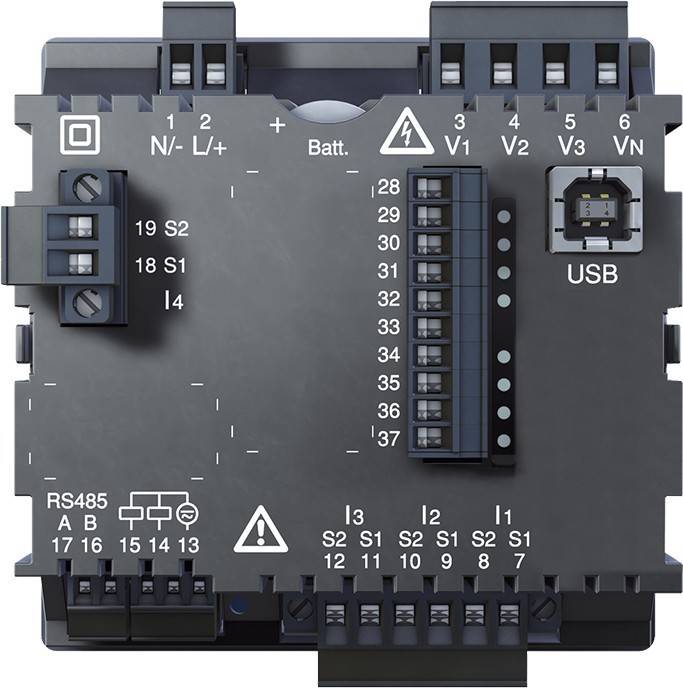

Janitza Electronic Universalmessgerät UMG 96RM-CBM#5222067

Beschreibung

Energiemessgerät UMG 96RM-CBM, (UL)Versorgungsspannung 24V..90V (50/60Hz)
24V..90V DC, 150V CATIIISpannungsmessung, Messkategorie 300V CATIII,3 Spannungsmesseingänge (L-N: 20V-300V
L-L: 34V- 520V
45Hz-65Hz),3+1 Strommesseingänge 0..5A, Ansprechstrom 5mA,Messung in Dreiphasen-4-Leitersystemen mit geerdetem Neutralleiter bis max. 277V / 480V,Messung in ungeerdeten Dreiphasen-3-Leitersystemen bis max. 480V,Messung in Einphasen-3-Leitersystemen bis max. 220V-440V,Messung in Einphasen-2-Leitersystemen bis max. 220V,2+4 digitale Ausgänge,4 digitale Eingänge,Uhr und Datenspeicher (5MB / 256MB Flash)Schnittstellen: RS485, USBProtokoll: Modbus RTUZubehör (inklusiv):33.03.219 Installationsanleitung, Sicherheitshinweise und "
Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 08.02.434 USB Anschlusskabel52.00.008 RS485 Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html

Eigenschaften

• Hersteller: Janitza Electronic
• Bezeichnung: Universalmessgerät 24-90VAC,24-90VDC
• Typ: UMG 96RM-CBM#5222067
• Ausführung: Messwandler
• Montageart: Frontmontage
• Amperemeter: ja
• Blindleistungsmesser: ja
• Mit Drehzahlmesser: nein
• Frequenzmesser: ja
• Voltmeter: ja
• Oberwellenmessung: 40. Harmonische
• Scheinleistung: ja
• Wirkleistungsmessgerät: ja
• Leistungsfaktor: ja
• Phasenwinkel (cos phi): ja
• Messwertspeicher: 256 MB
• Anzahl der Spannungsmesseingänge: 3
• Anzahl der Strommesseingänge: 4
• Spannungsart der Versorgungsspannung: AC/DC
• Versorgungsspannung bei AC 50 Hz: 24..90 V
• Versorgungsspannung bei DC: 24..90 V
• Maximalstrom (Imax): 6 A
• Display: LCD
• Anzahl der digitalen Eingänge: 4
• Anzahl der digitalen Ausgänge: 6
• Geeignet für RJ-Stecker: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für MODBUS: Modbus RTU
• Unterstützt Protokoll für PROFINET IO: nein
• Breite: 96 mm
• Höhe: 96 mm
• Tiefe: 78 mm
• Schutzart (IP), frontseitig: Mit Dichtung (Artikelnummer 2901065) IP54
