Krüger-Werke GmbH Kabelschutzrohrabdichtung RDSS-100

Beschreibung

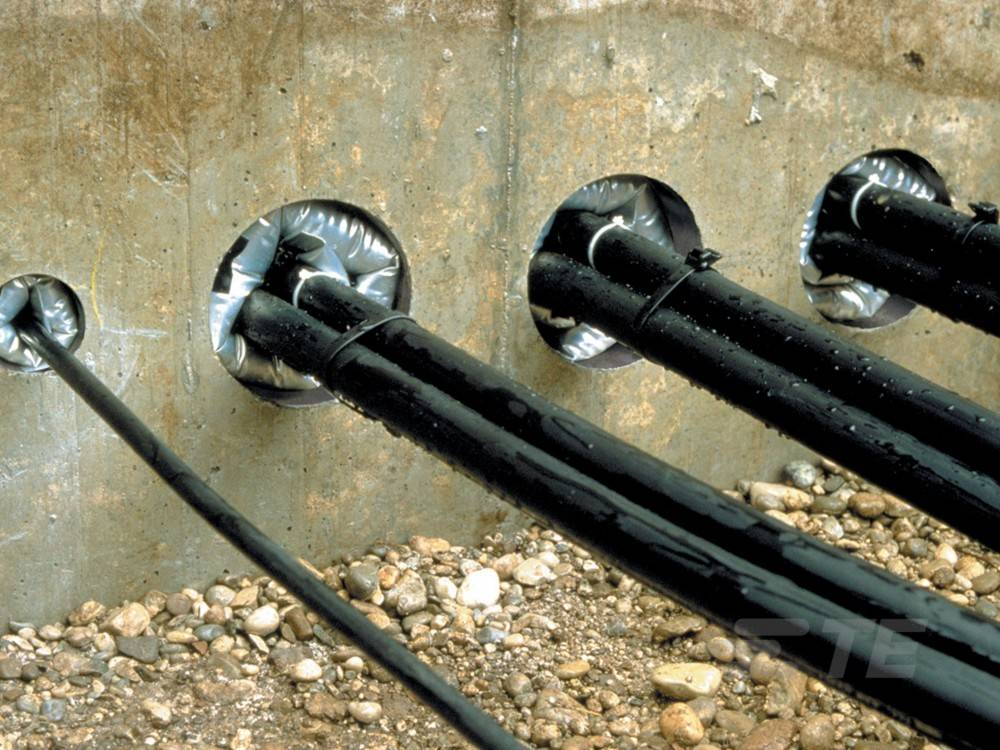

Kabelschutzrohrabdichtung für Rohrinnendurchmesser 75-120 mm. System mit Abdichtmanschette und Abdichtstern. Flexibler Kunststofflaminatbeutel, der beidseitig mit Dichtmassestreifen beschichtet ist. Wasserdichte Abdichtung von Energiekabeln in Kunststoffrohren, Metallrohren und Zementrohren sowie in Kernbohrungen. Patentiertes Gel-Ventil verhindert Druckverluste und sichert dauerhafte Dichtheit des Systems. Einfache Demontage. Eine runde, glattwandige Innenfläche ist notwendig. Bei Anwendung in Installationsrohren ist auf eine Druckbelastbarkeit von mindestens 3 bar zu achten. Die Wasserdichtheit wurde unter einem anstehenden Druck von 0,3 bar bei Belastungen der Kabel mit Vibration, Biegung, Torsion, Zug und Schub durchgeführt. Weiterhin wurde die Chemikalien- und Bakterienbeständigkeit geprüft. In Anlehnung an VDE 0278 Teil 1 wurden Lastwechselprüfungen mit Leitertemperaturen von bis zu 90 °C durchgeführt. Mittels Messung und Berechnung der Diffusionsrate wurde eine durchschnittliche Lebensdauer von 30 Jahren ermittelt. Das Abdichtverhalten nach 30 Jahren wurde durch Dichtigkeitsprüfungen mit reduziertem Innendruck simuliert und bestätigt.

Eigenschaften

• Hersteller: Krüger-Werke GmbH
• Bezeichnung: Kabelschutzrohrabdichtung
• Typ: RDSS-100
• Ausführung: Gelmanschette
• Kabeldurchmesser: 0..100 mm
• Rohrdurchmesser: 0..100 mm
• Durchmesser Wanddurchbruch: 75 mm
• Anzahl der Kabel: 2
• Montageart: sonstige
• Druckmedium: Gas
• Druck: 0,3 bar
• Demontage möglich: ja
• Kabelbündelung möglich: ja
