Beschreibung

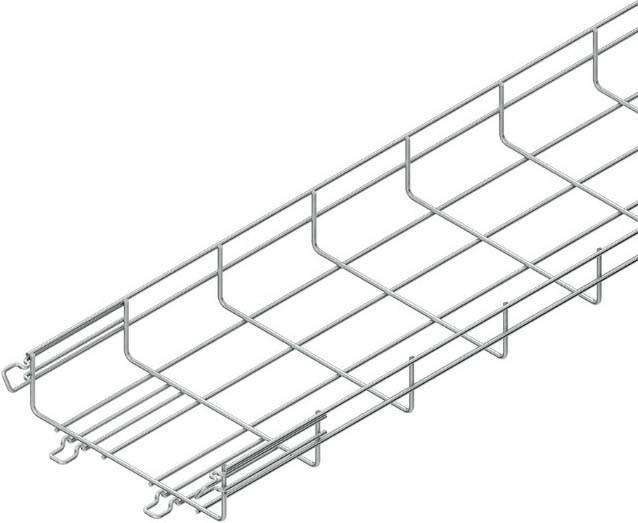

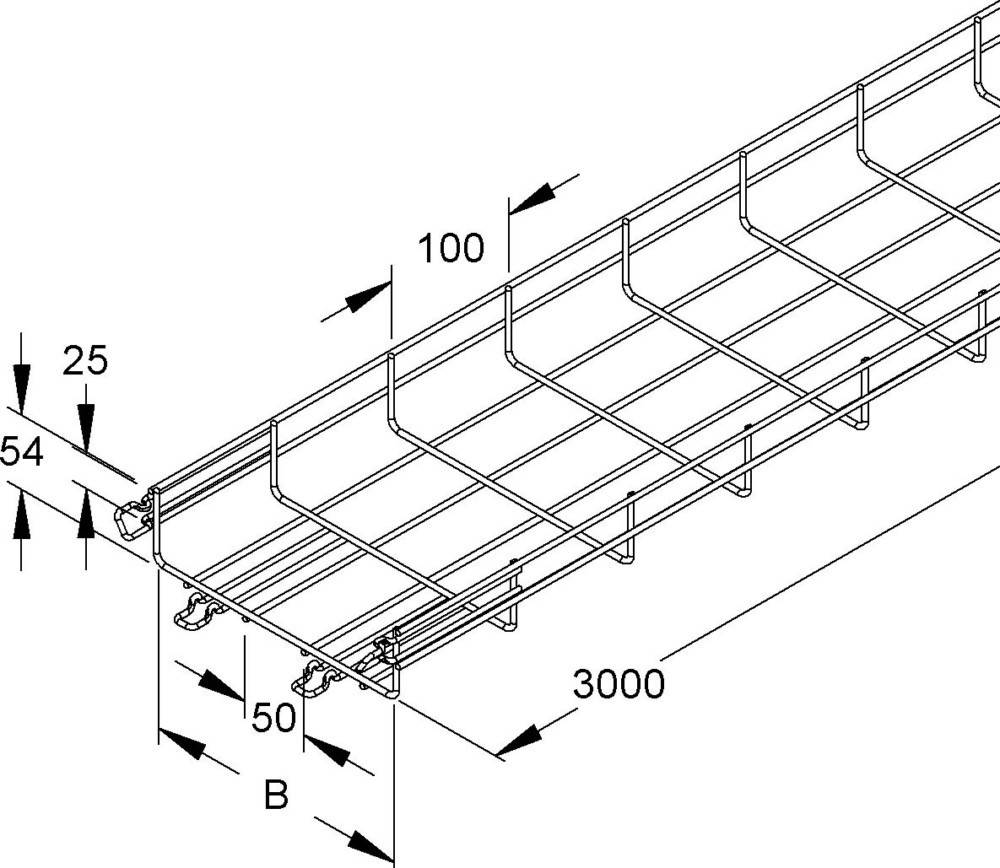

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 200 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Eigenschaften
- Hersteller: Niedax
- Bezeichnung: Gitterrinne 54x200x3000mm, CITO
- Typ: MTC 54.200 E3
- Profilform: U-Form
- Breite: 200 mm
- Höhe: 54 mm
- Länge: 3000 mm
- Arbeitslänge: 3000 mm
- Drahtdurchmesser Längsseite: 3,9 mm
- Drahtdurchmesser Querseite: 3,9 mm
- Nutzbarer Querschnitt: 10220 mm²
- Integrierte Trennwand: ohne
- Ausführung: integrierter Verbinder
- Art des Verbinders: sonstige
- Geeignet für Funktionserhalt: nein
- Werkstoff: rostfreier Stahl
- Werkstoffgüte: Edelstahl 304 (1.4301)
- Oberflächenschutz: sonstige
- Farbe: sonstige
- Gewicht: 1,04825 kg/m
- Belastungstesttyp nach IEC 61537: Typ III
- Einsatztemperatur: -20..120 °C
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: 300 N/m
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: 200 N/m
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: 150 N/m
