Niedax Kleiner Bogen KRCBK 60.125 F

Beschreibung

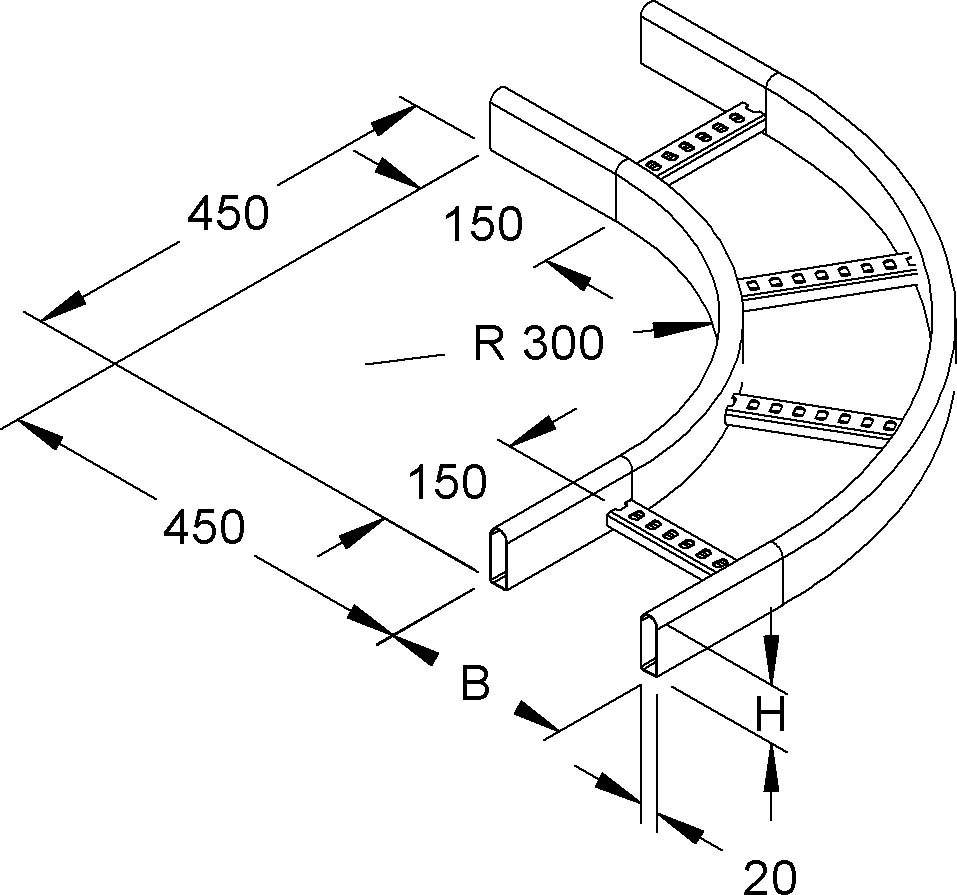

Bogen 90°, klein, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC... Abmessungen (ca. Maße) H x B : 60 x 100 mm Abmessungen außen : 450 mm + B Innenholmradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Kleiner Bogen
• Typ: KRCBK 60.125 F
• Richtungsänderung: horizontal
• Ausführung des Seitenholms: Röhrenform (geschlossen)
• Seitenlochung: nein
• Ausführung der Sprosse: Profil gelocht
• Winkel: 90°
• Bogenausführung: glatter Bogen
• Scharnierend: nein
• Kabelleiterhöhe: 60 mm
• Kabelleiterbreite: 100 mm
• Ausführung: ohne Verbinder
• Innenradius: 300 mm
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt
