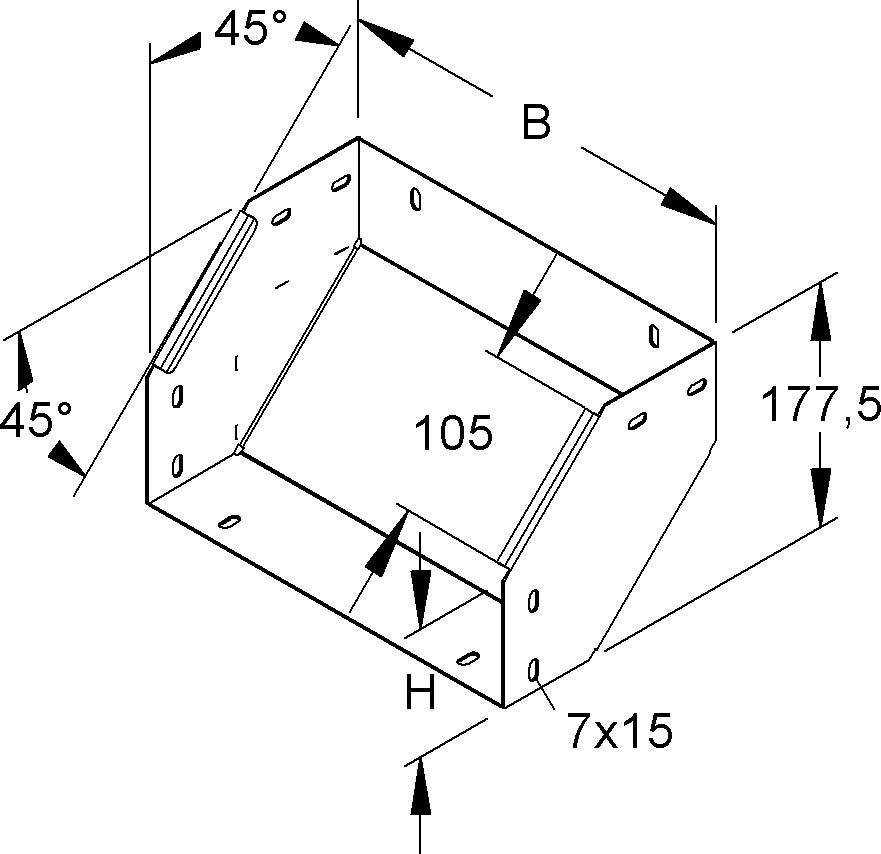

Niedax Universal-Steigstück RSDU 100.100-1.5S OV

Beschreibung

Universal Steigstück 2 x 45°, einteilig, mit ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss, ohne Verbinder, zur Herstellung von 2 x 45° vertikal steigendem Kabelrinnenverlauf sowie zur Herstellung von vertikalen 2 x 45° Abgängen. Verwendbar für : begehbare Kabelrinnen mit 100 mm Kantenhöhe Bedarf : 2 Universalverbinder RSUVKS 100... je Stoßstelle bitte gesondert bestellen Abmessungen (ca. Maße) H x B (außen) : 92,5 x 100 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Universal-Steigstück 2x45°, 100x100mm
• Typ: RSDU 100.100-1.5S OV
• Richtungsänderung: vertikal steigend
• Winkel: 90°
• Bauform: Bogen starr
• Bogenausführung: glatter Bogen
• Mit Oberteil: nein
• Innenradius: 85 mm
• Kabelrinnenhöhe: 100 mm
• Kabelrinnenbreite: 100 mm
• Materialstärke: 1,5 mm
• Seitenlochung: nein
• Montagelochung im Boden: nein
• NATO-Lochbild: nein
• Ausführung: ohne Verbinder
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Rostfreier Stahl, gebeizt: nein
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
• Einsatztemperatur: -20..120 °C

Stichwörter

Niedax, Bogen
