Niedax Kleiner Bogen KLBK 60.503

Beschreibung

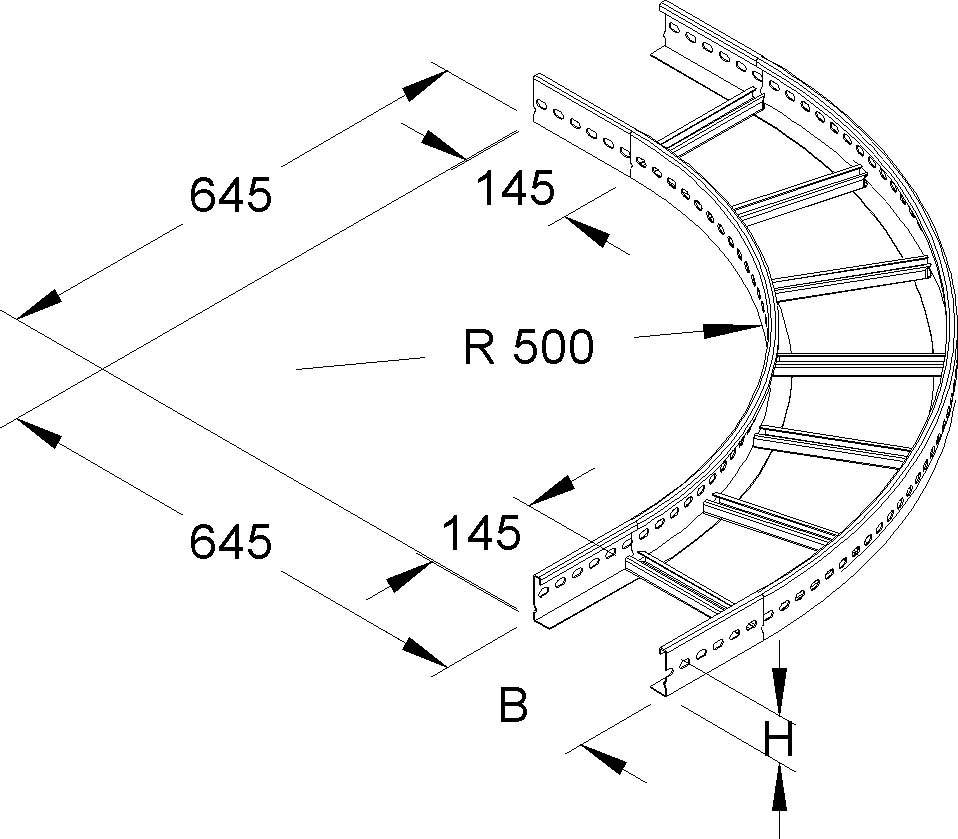

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 500 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Kleiner Bogen
• Typ: KLBK 60.503
• Richtungsänderung: horizontal
• Ausführung des Seitenholms: Profil (offen)
• Seitenlochung: ja
• Ausführung der Sprosse: Profil ungelocht
• Winkel: 90°
• Bogenausführung: glatter Bogen
• Scharnierend: nein
• Kabelleiterhöhe: 60 mm
• Kabelleiterbreite: 500 mm
• Ausführung: ohne Verbinder
• Innenradius: 500 mm
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
