Niedax Ausleger KTUL 150

Beschreibung

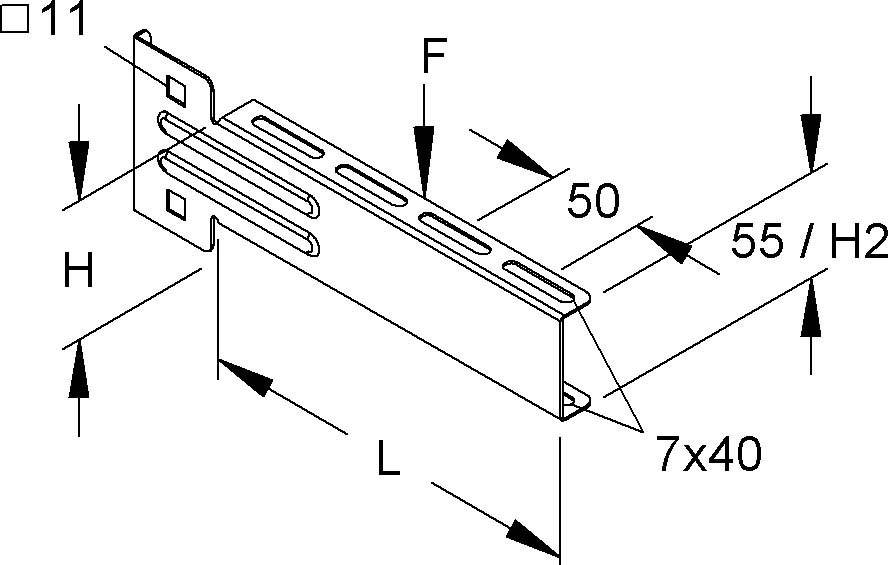

Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. für Profil : U 50/... für Hängestiel : HUF 50/.. Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 155 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Ausleger
• Typ: KTUL 150
• Länge: 155 mm
• Breite: 21 mm
• Höhe: 73 mm
• Geeignet für Kabeltragsystembreite: 50..150 mm
• Ausführung: Stielausleger
• Winkel: 90 °
• Max. sichere Arbeitslast nach IEC 61537: 600 N
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
• Einsatztemperatur: -20..120 °C
