3 Mtr. Niedax Gitterrinne GRS 60.060 E3

Beschreibung

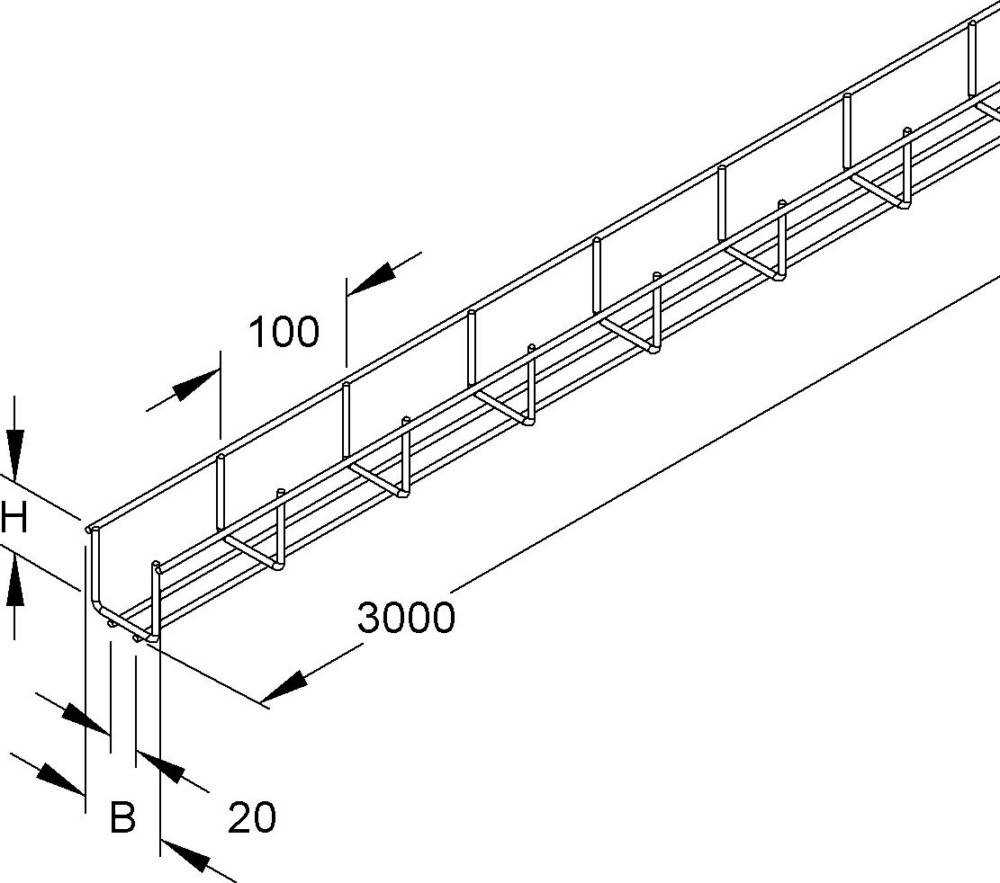

Mini-Gitterrinne nach DIN EN 61537, U-förmig, verstärkte Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 60 x 60 mm Draht-Ø : 4,5 mm Maschenweite : 20 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 2142 mm² geeignete Verbinder : 2 x GRVS 5 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Gitterrinne
• Typ: GRS 60.060 E3
• Profilform: U-Form
• Breite: 60 mm
• Höhe: 60 mm
• Länge: 3000 mm
• Arbeitslänge: 3000 mm
• Drahtdurchmesser Längsseite: 4,5 mm
• Drahtdurchmesser Querseite: 4,5 mm
• Nutzbarer Querschnitt: 2142 mm²
• Integrierte Trennwand: ohne
• Ausführung: ohne Verbinder
• Geeignet für Funktionserhalt: nein
• Werkstoff: rostfreier Stahl
• Werkstoffgüte: Edelstahl 304 (1.4301)
• Oberflächenschutz: sonstige
• Gewicht: 0,694 kg/m
• Belastungstesttyp nach IEC 61537: Typ II
• Einsatztemperatur: -20..120 °C
• Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m: 320 N/m
• Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: 190 N/m
• Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: 110 N/m
• Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: 75 N/m
