Niedax Doppelausleger KTDL 150

Beschreibung

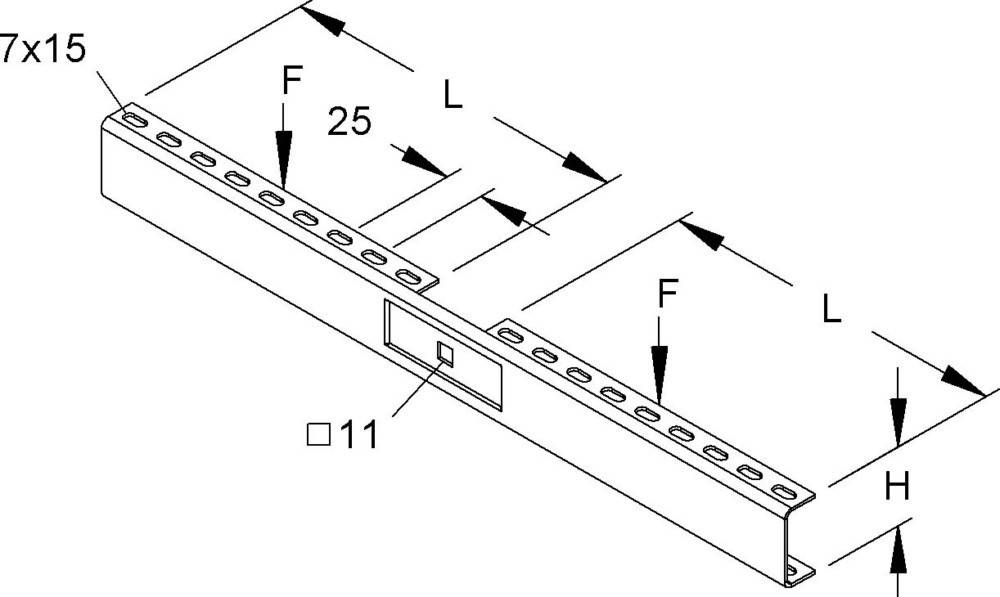

Doppelausleger, leicht, für doppelzügige Montagen auf einer Ebene am Profil bzw. am Hängestiel, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. für Profil : U 50/... für Hängestiel : HUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 50 mm Auflagelänge L : 175 mm je Seite Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft je Seite Werkstoff Doppelausleger : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Doppelausleger
• Typ: KTDL 150
• Länge: 175 mm
• Breite: 22 mm
• Höhe: 50 mm
• Geeignet für Kabeltragsystembreite: 50..150 mm
• Ausführung: Doppelausleger
• Winkel: 90 °
• Max. sichere Arbeitslast nach IEC 61537: 1200 N
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
• Einsatztemperatur: -20..120 °C
