Niedax Großer Bogen KLBG 60.603

Beschreibung

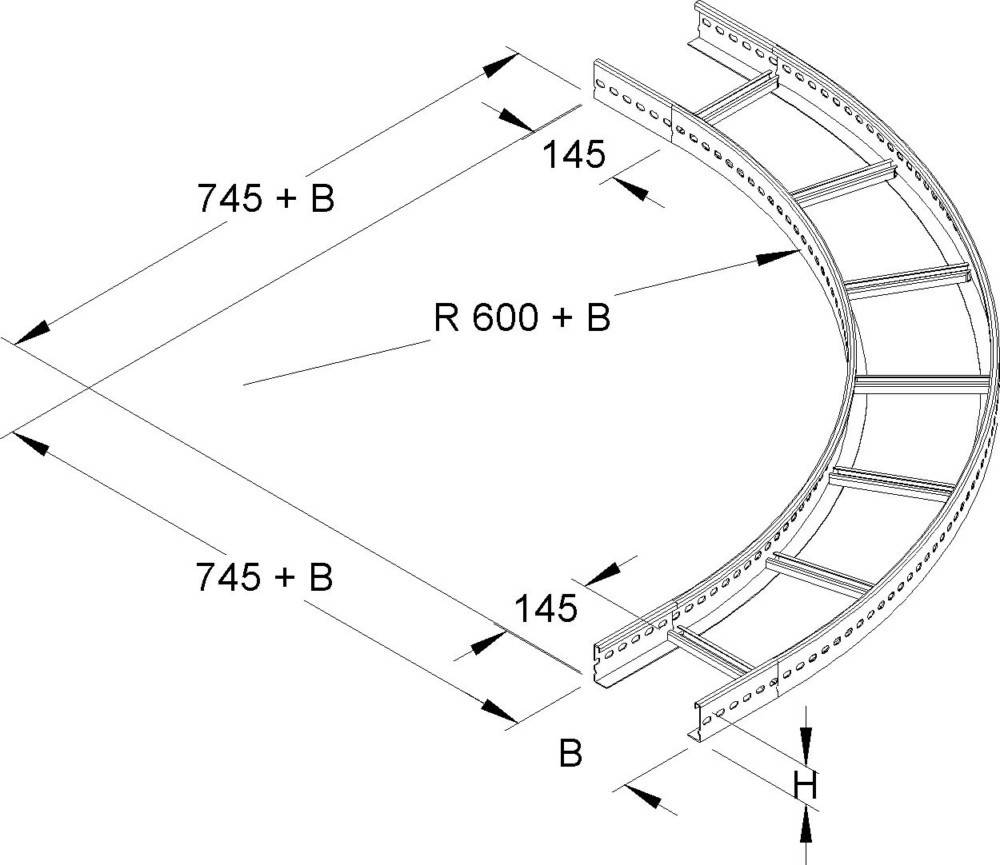

Bogen 90°, groß, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK...) finden Sie im KI-Katalog. Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 600 mm Abmessungen außen : 745 mm + B Innenholmradius R : 600 mm + B Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Großer Bogen
• Typ: KLBG 60.603
• Richtungsänderung: horizontal
• Ausführung des Seitenholms: Profil (offen)
• Seitenlochung: nein
• Ausführung der Sprosse: Profil ungelocht
• Winkel: 90°
• Bogenausführung: glatter Bogen
• Scharnierend: nein
• Kabelleiterhöhe: 60 mm
• Kabelleiterbreite: 600 mm
• Ausführung: ohne Verbinder
• Innenradius: 1200 mm
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt
