Niedax Bogen 45Gr. KLMZBBL 40.100 F
Produktbeschreibung
Beschreibung

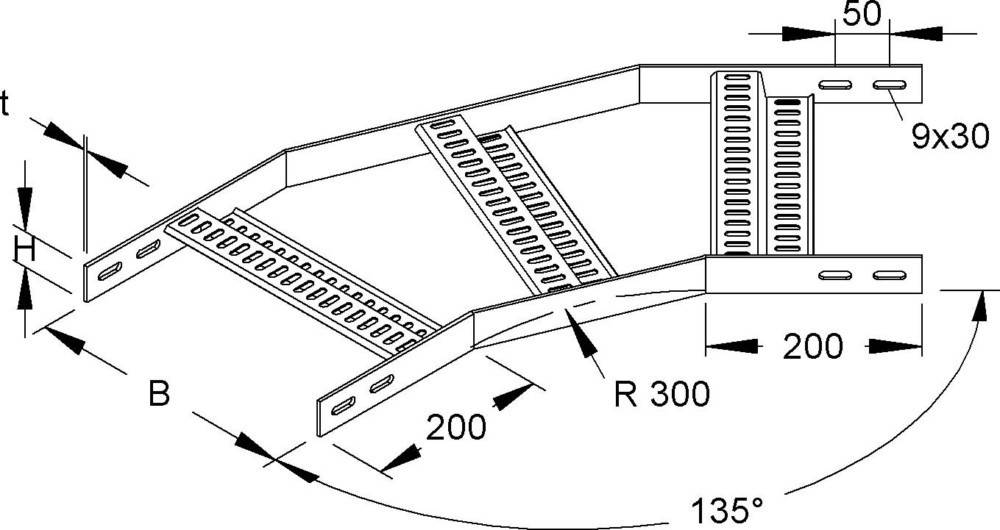

Bogen 45°, mit ungelochten eckigen Seitenholmen jedoch mit Verbindungslochung für den Anschluss und eingeschweißten, perforierten z-förmigen Sprossen, zur Herstellung von 45° horizontal abgewinkeltem Kabelleiterverlauf. Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung : Marinekabelleiter/-steigetrasse KLMZLL 40... Abmessungen (ca. Maße) H x B : 40 x 100 mm Materialstärke t : 4 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Eigenschaften
- Hersteller: Niedax
- Bezeichnung: Bogen 45Gr. 40x100mm
- Typ: KLMZBBL 40.100 F
- Richtungsänderung: horizontal
- Ausführung des Seitenholms: flaches Profil
- Seitenlochung: nein
- Ausführung der Sprosse: Profil gelocht
- Winkel: 45°
- Bogenausführung: glatter Bogen
- Scharnierend: nein
- Kabelleiterhöhe: 40 mm
- Kabelleiterbreite: 100 mm
- Ausführung: integrierter Verbinder
- Innenradius: 300 mm
- Geeignet für Funktionserhalt: nein
- Werkstoff: Stahl
- Werkstoffgüte: sonstige
- Oberflächenschutz: feuerverzinkt
Stichwörter
Niedax, Bogen
