Niedax Ausleger KTUM 400 E3

Beschreibung

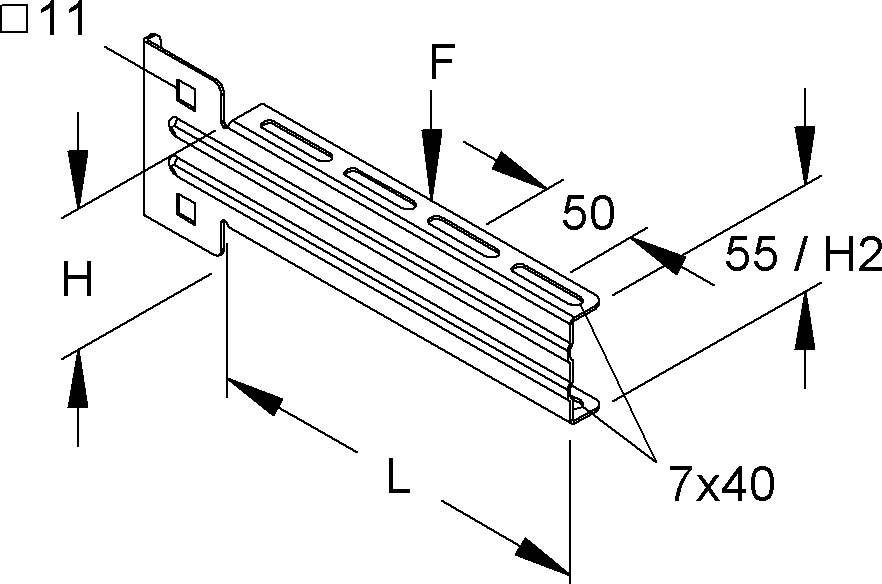

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... E3 HDUF 50/... E3 Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L : 405 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Ausleger
• Typ: KTUM 400 E3
• Länge: 405 mm
• Breite: 20 mm
• Höhe: 73 mm
• Geeignet für Kabeltragsystembreite: 50..400 mm
• Ausführung: Stielausleger
• Winkel: 90 °
• Max. sichere Arbeitslast nach IEC 61537: 1200 N
• Geeignet für Funktionserhalt: nein
• Werkstoff: rostfreier Stahl
• Werkstoffgüte: Edelstahl 304 (1.4301)
• Oberflächenschutz: sonstige
• Einsatztemperatur: -20..120 °C
