Niedax Ausleger KTUM 100 F

Beschreibung

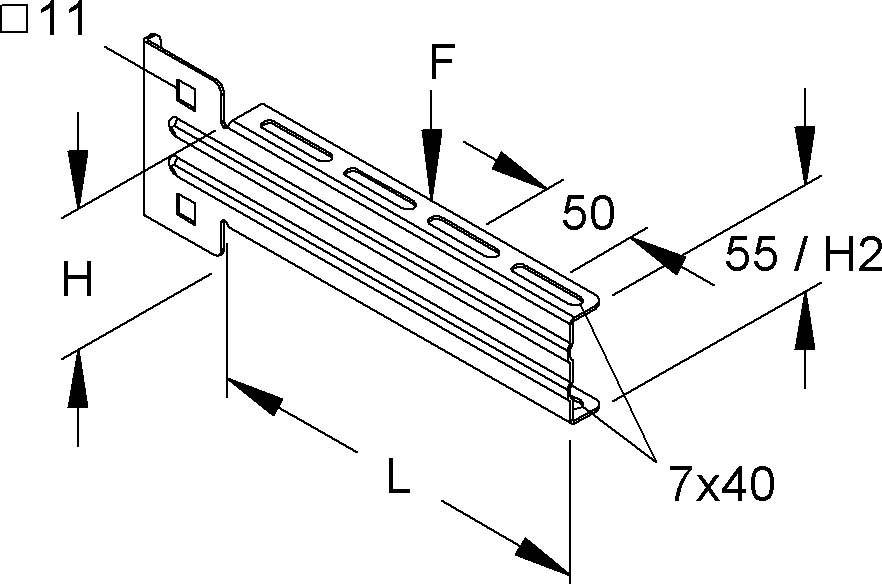

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 105 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, feuerverinkt nach DIN EN ISO 1461

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Ausleger feuerverzinkt
• Typ: KTUM 100 F
• Länge: 105 mm
• Breite: 20 mm
• Höhe: 73 mm
• Geeignet für Kabeltragsystembreite: 50..100 mm
• Ausführung: Stielausleger
• Winkel: 90 °
• Max. sichere Arbeitslast nach IEC 61537: 1200 N
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt
• Einsatztemperatur: -20..120 °C
