Beschreibung

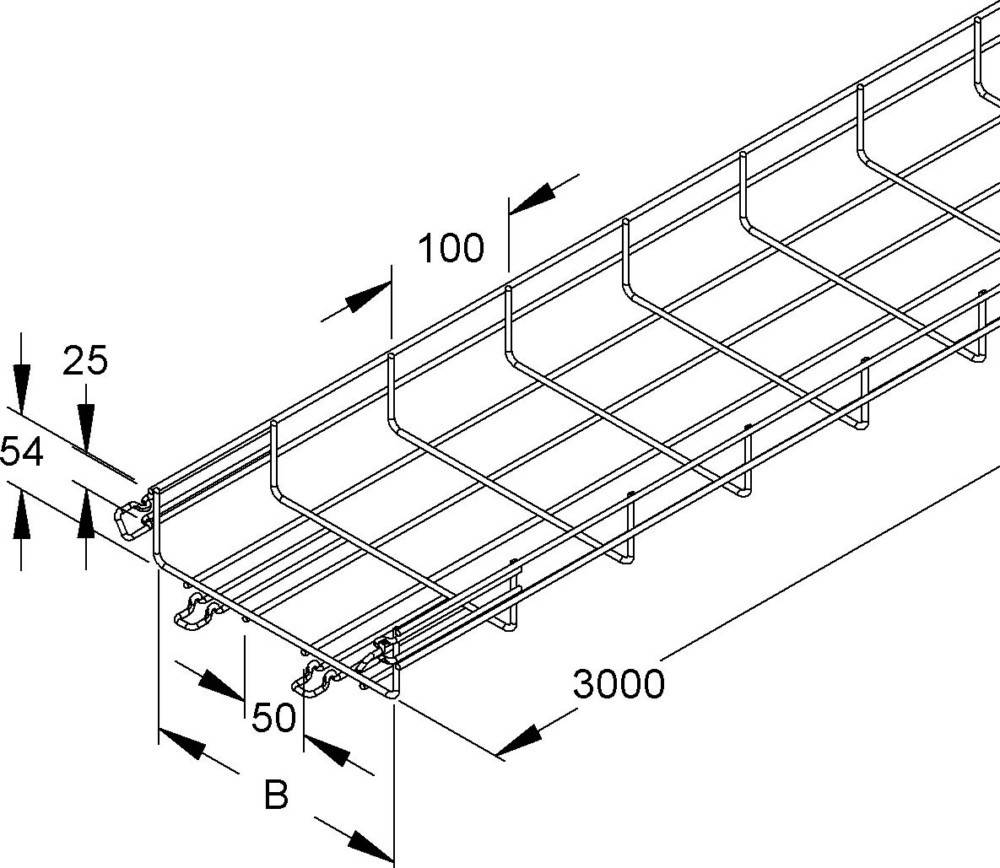

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 400 mm Längsdraht-Ø : 4,82 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 5,82 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 20350 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Eigenschaften
- Hersteller: Niedax
- Bezeichnung: Gitterrinne 54x400x3000mm, CITO
- Typ: MTC 54.400 F
- Profilform: U-Form
- Breite: 400 mm
- Höhe: 54 mm
- Länge: 3000 mm
- Arbeitslänge: 3000 mm
- Drahtdurchmesser Längsseite: 4,82 mm
- Drahtdurchmesser Querseite: 5,82 mm
- Nutzbarer Querschnitt: 20350 mm²
- Integrierte Trennwand: ohne
- Ausführung: integrierter Verbinder
- Art des Verbinders: sonstige
- Geeignet für Funktionserhalt: ja
- Werkstoff: Stahl
- Werkstoffgüte: sonstige
- Oberflächenschutz: feuerverzinkt
- Farbe: sonstige
- Gewicht: 3,11938 kg/m
- Belastungstesttyp nach IEC 61537: Typ III
- Einsatztemperatur: -20..120 °C
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: 800 N/m
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: 600 N/m
- Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: 400 N/m
