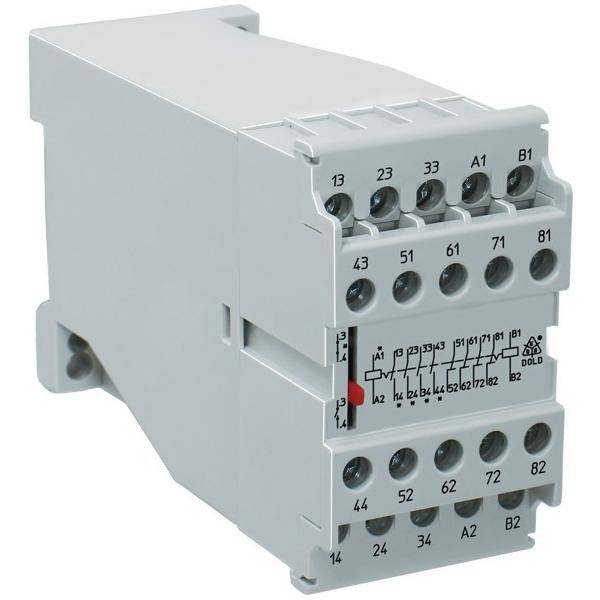

Dold&Söhne Kipprelais AD8851.12 DC110V

Beschreibung

Betätigt wird das Relais durch Impuls- oder Dauererregung der Spulen A1-A2 oder B1 -B2. Während der gleichzeitigen Erregung beider Systeme ist die Verriegelung aufgehoben, die Kontaktstellung ist der Erregung der Spule A1-A2 entsprechend. Alle Kontakte befinden sich auf demselben Magnetsystem, welches an A1, A2 angeschlossen ist. Hierdurch wird erreicht, daß bei gleichzeitiger Erregung beider Systeme keine undefinierten Kontaktzustände eintreten, nach IEC/EN 61 810-1 mit Handbetätigung, Kontaktstellungsanzeige über Schalthebel

Eigenschaften

• hersteller: Dold&Söhne
• bezeichnung: Kipprelais DC110V
• typ: AD8851.12 DC110V
• ausführung des elektrischen anschlusses: Schraubanschluss
• komplettgerät mit sockel: ja
• mit abnehmbaren klemmen: nein
• bemessungssteuerspeisespannung us bei dc: 110 V
• spannungsart zur betätigung: DC
• antrieb, polung: ungepolt
• schaltverhalten des antriebs: bistabil
• anzahl der kontakte als wechsler: 2
• nennstrom: 8 A
• schutzart (ip): IP20
• breite: 45 mm
• höhe: 77 mm
• tiefe: 127 mm
