Beschreibung
M16002-0008

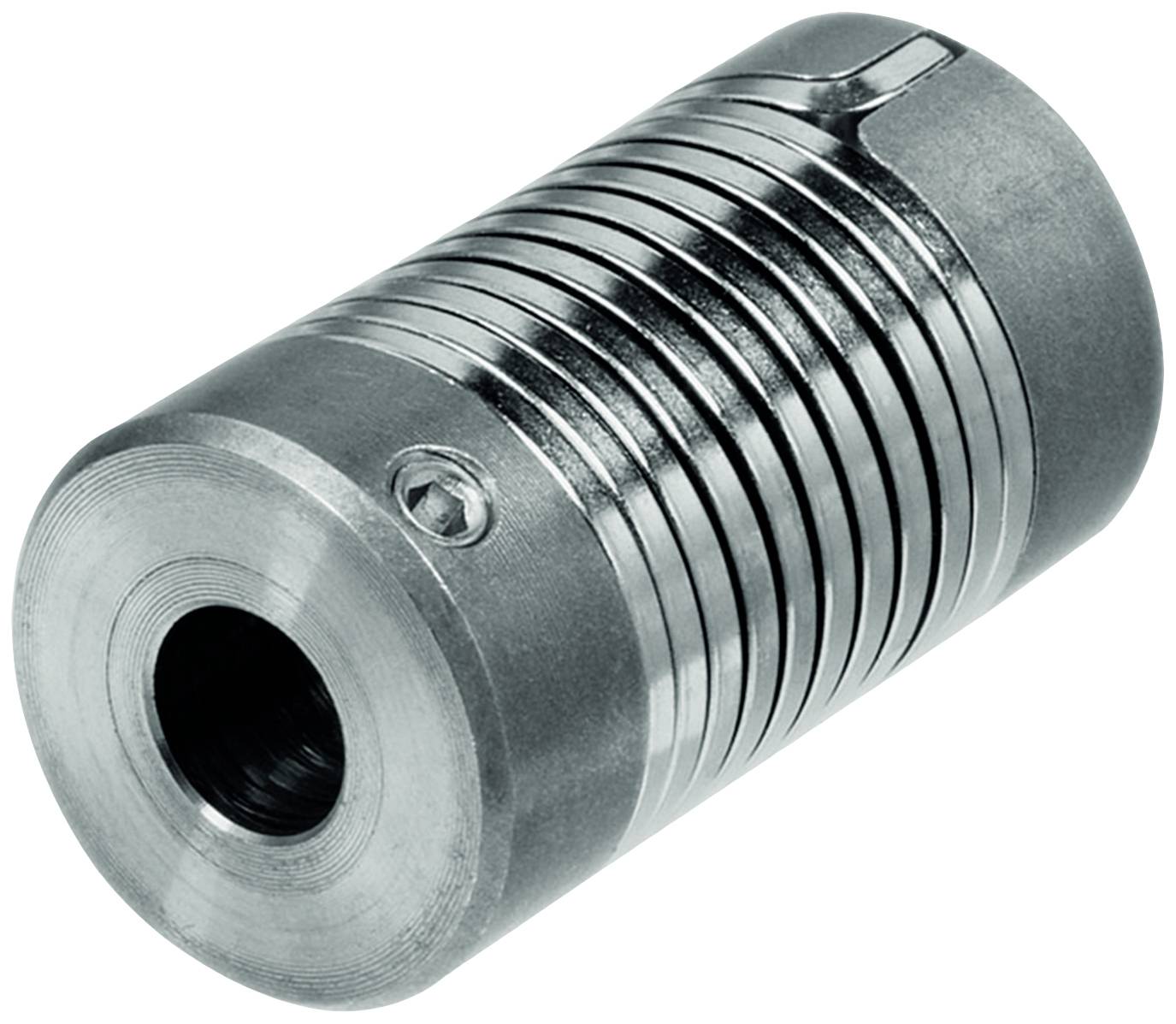

Pepperl+Fuchs 048655 Kupplung 9401 6*10 1St.
Abbildung ähnlich
Produktbeschreibung
Eigenschaften
Umgebungsbedingungen
Betriebstemperatur: -30 ... 120 °C (-22 ... 248 °F)
Mechanische Daten
Wellendurchmesser: d1 = 6 mm , d2 = 10 mm
Material
Feder: Federstahl, vernickelt
Endstück: Zink-Druckguss
Masse: 100 g
Drehzahl: max. 3000 min
Max. Drehmoment: 1,5 Nm
Anzugsmoment Befestigungsschrauben: 1,2 Nm
Radialversatz: max. ± 1,5 mm
Axialversatz: max. ± 1 mm
Winkelfehler: max. ± 5 °
Verdrehwinkel: bei Drehmoment 0,75 Nm auf treibende Welle gesehen
Drehrichtung rechts: 40 °
Drehrichtung links: 60 °
Trägheitsmoment: 95 kg m2 x 10-7
Befestigung: Klemmschrauben M5 x 6, DIN 916
Anzugsmoment der Klemmschrauben: max. 3 Nm
