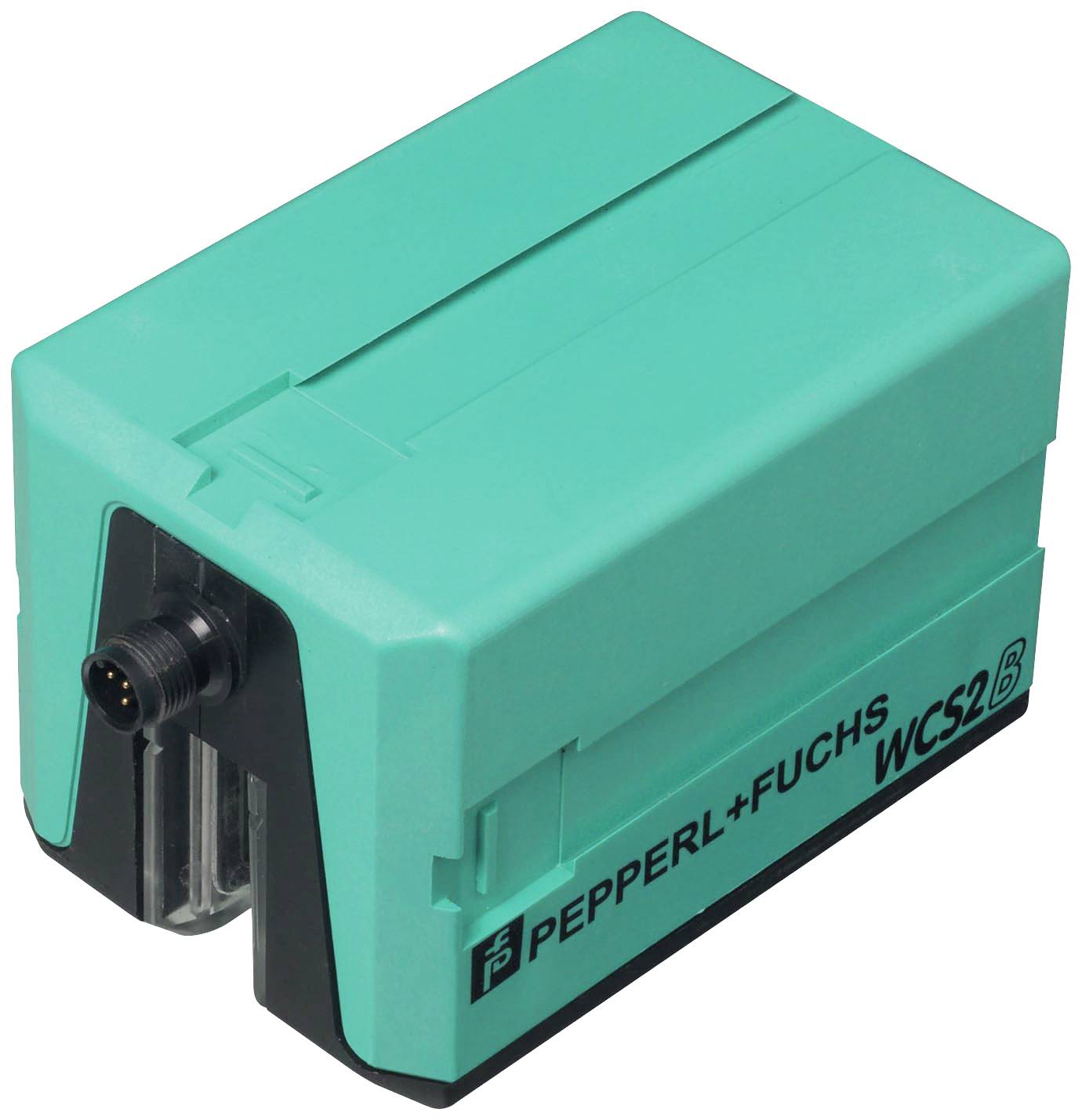

Abbildung ähnlich
Schnittstellentyp: RS 485-Schnittstelle, Ausgabecode: Binär-Code, Betriebsspannung: 10 ... 30 V DC, Leistungsaufnahme: 9 VA bei 24 V DC, Anschlussart: Gerätestecker M12 x 1, 5-polig, Bestellinformationen: Montageplatte im Lieferumfang enthalten
Allgemeine Daten
Überfahrgeschwindigkeit: ≤ 12,5 m/s
Messlänge: max. 327 m
Freie Toleranzen zur Codeschiene: horizontal: 10 mm ( ± 5 mm ) | vertikal: 10 mm ( ± 5 mm )
Auflösung: ± 0,42 mm (1200 Positionen/m)
Kenndaten funktionale Sicherheit
MTTFd: 66 a
Gebrauchsdauer (TM): 10 a
Diagnosedeckungsgrad (DC): 0 %
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Leistungsaufnahme: 9 VA bei 24 V DC
Schnittstelle
Schnittstellentyp: RS 485-Schnittstelle
Ausgabecode: Binär-Code
Protokoll: 1 , 2
Übertragungsrate: 187,5 kBit/s
Abschluss: mit RS 485 Abschlusswiderstand
Normenkonformität
Störaussendung: DIN EN 61000-6-4
Störfestigkeit: DIN EN 61000-6-2
Schockfestigkeit: DIN EN 60068-2-27, Halbsinus 30 g, 18 ms
Schwingungsfestigkeit: DIN EN 60068-2-6, Sinus, 5 g, 10 - 2000 Hz, 10 Zyklen
Zulassungen und Zertifikate
CSA-Zulassung: cCSAus Certified, General Purpose | Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Betriebstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: 90 % , nicht kondensierend
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1, 5-polig
Schutzart: IP54
Material
Gehäuse: ABS , Polycarbonat , Polyamid (PA)
Masse: 500 g
Allgemeine Informationen
Bestellinformationen: Montageplatte im Lieferumfang enthalten
