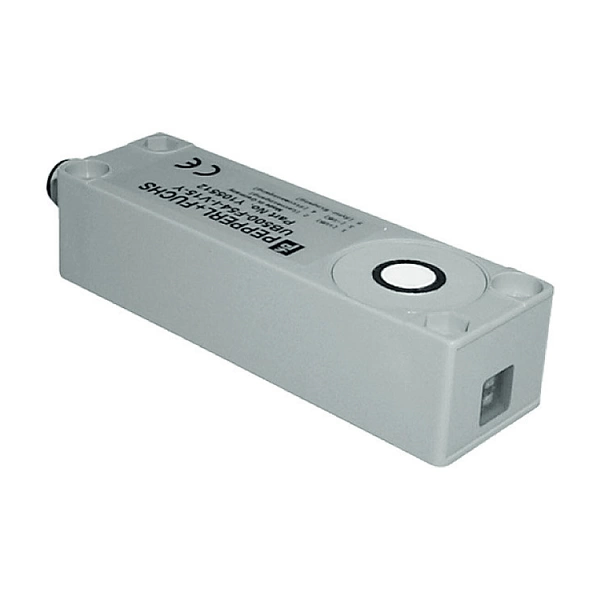

Abbildung ähnlich
Beschreibung
Erfassungsbereich: 30 ... 500 mm, Betriebsspannung: 10 ... 30 V DC , Welligkeit 10 %SS, Ausgangstyp: 1 Schaltausgang E4, npn, Schließer/Öffner
403,39 €
inkl. MwSt.
zzgl.
im Zulauf
Lieferzeit:
3-4 Wochen
Verkauf & Versand:
Elektro4000.de
403,39 €
inkl. MwSt.
zzgl.
Andere Verkäufer auf voelkner:
365,00 €
inkl. MwSt.
Gratis Versand
-
Produktbeschreibung
Eigenschaften
Allgemeine Daten
Erfassungsbereich: 30 ... 500 mm
Einstellbereich: 50 ... 500 mm
Blindzone: 0 ... 30 mm
Normmessplatte: 100 mm x 100 mm
Wandlerfrequenz: ca. 380 kHz
Ansprechverzug: ≤ 50 ms
Anzeigen/Bedienelemente
LED grün: permanent grün: Betriebsanzeige | grün blinkend: Lernfunktion
LED gelb: Schaltzustandsanzeige | blinkend: Lernfunktion Objekt erkannt
LED rot: blinkend: | Normalbetrieb: Störung | Lernfunktion: Objekt nicht erkannt | permanent: | Lernfunktion, Objekt unsicher
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC , Welligkeit 10 %SS
Leerlaufstrom: ≤ 55 mA
Eingang/Ausgang
Synchronisation: 1 Synchroneingang | 0-Pegel: -UB...+1 V | 1-Pegel: +4 V...+UB | Eingangsimpedanz: > 12 KΩ | Synchronisationsimpuls: 0,1 ... 8 ms
Synchronisationsfrequenz
Gleichtaktbetrieb: max. 100 Hz
Multiplexbetrieb: ≤ 100 / n Hz, n = Anzahl der Sensoren
Eingang
Eingangstyp: 1 Lerneingang, | Schaltpunkt A1: -UB ... +1 V, Schaltpunkt A2: +4 V ... +UB | Eingangsimpedanz: > 4,7 kΩ, Lernimpuls: ≥ 1 s
Ausgang
Ausgangstyp: 1 Schaltausgang E4, npn, Schließer/Öffner
Bemessungsbetriebsstrom: 200 mA , kurzschluss-/überlastfest
Spannungsfall: ≤ 3 V
Reproduzierbarkeit: ≤ 1 % vom Endwert
Schaltfrequenz: max. 10 Hz
Abstandshysterese: ≤ 1 % des eingestellten Schaltabstandes
Temperatureinfluss: ± 1,5 % vom Endwert
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose
CSA-Zulassung: cCSAus Listed, General Purpose
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: GStichwörter
Pepperl+Fuchs, 108159, UB500-F54-E4-V15, ultraschall näherungssensor, ultraschall näherungsschalter, näherungsschalter, A0-61
-
