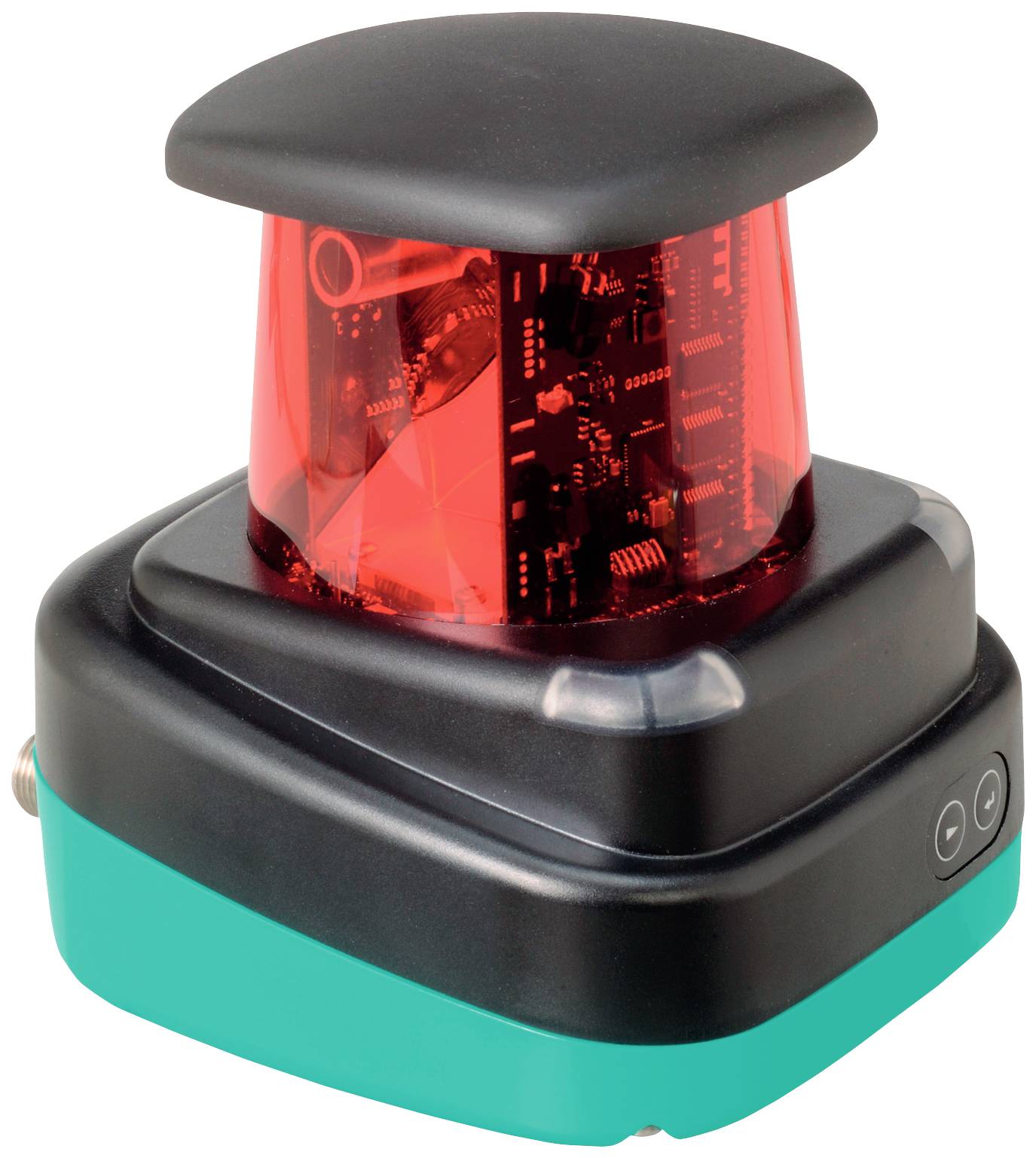

Abbildung ähnlich
Lichtart: infrarot, Wechsellicht, Schnittstellentyp: 4x Schaltein-/ausgänge (selektierbar), Anschluss: M12x1 Stecker, 4-polig, Standard (Versorgung) , M12x1 Stecker, 8-polig, A-codiert (MultiPort) , M12x1 Buchse, 4-polig, D-codiert (LAN), Betriebsspannung: 10 ... 30 V, Umgebungstemperatur: -30 ... 50 °C (-22 ... 122 °F)
Allgemeine Daten
Messbereich: 0,1 ... 10 m (sw 10 %) | 0,1 … 30 m (ws 90 %) | 0,1 … 30 m (Reflektor) | min. Reflektivität 2,5%
Lichtsender: Laserdiode
Lichtart: infrarot, Wechsellicht
Laserkenndaten
Hinweis: LASERSTRAHLUNG , NICHT IN DEN STRAHL BLICKEN
Laserklasse: 1
Wellenlänge: 905 nm
Strahldivergenz: transversal 2 mrad , longitudinal 10 mrad
Impulsdauer: 5 ns
Wiederholrate: 54 kHz
max. Puls Energie: < 94 nJ
Messverfahren: Pulse Ranging Technology (PRT)
Scanrate: 10 Hz, 20 Hz, 30 Hz
Scanwinkel: 360°
Lichtfleckdurchmesser: 25 mm x 105 mm bei 10 m
Fremdlichtgrenze: 80000 Lux
Kenndaten funktionale Sicherheit
MTTFd: 75 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün
Datenflussanzeige: LED gelb: Ethernet aktiv | LED grün: Ethernet link
Funktionsanzeige: LED rot: Fehler | LED gelb: Q1 + Q2
Bedienelemente: 2 Taster
Parametrieranzeige: 24 x 252 Pixel , rot
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: 10 % innerhalb der Versorgungstoleranz
Leerlaufstrom: ≤ 400 mA / 24 V DC
Leistungsaufnahme: < 10 W
Bereitschaftsverzug: < 40 s
Integrierte Anwendung
Applikation: Feldüberwachung
Anzahl Felder: 4
Ansprechzeit: 30 ms + 1 Scandauer
Detektierbare Objektform: nahezu beliebig
Objektgröße: > 1 mm
Verknüpfung der Felder: bis zu 4 x 3 Ebenen
Schnittstelle
Schnittstellentyp: 4x Schaltein-/ausgänge (selektierbar)
Eingang/Ausgang
Ein-/Ausgangsart: 4 Ein-/Ausgänge , unabhängig konfigurierbar , Kurzschluss/ verpolgeschützt
Eingang
Schaltschwelle: low: Ue < 5 V, | high: Ue > 10 V
Ausgang
Schaltschwelle: low: Ua < 1 V, | high: Ua > Ub - 1 V
Schaltstrom: 100 mA pro Ausgang
Konformität
Lasersicherheit: EN 60825-1:201
