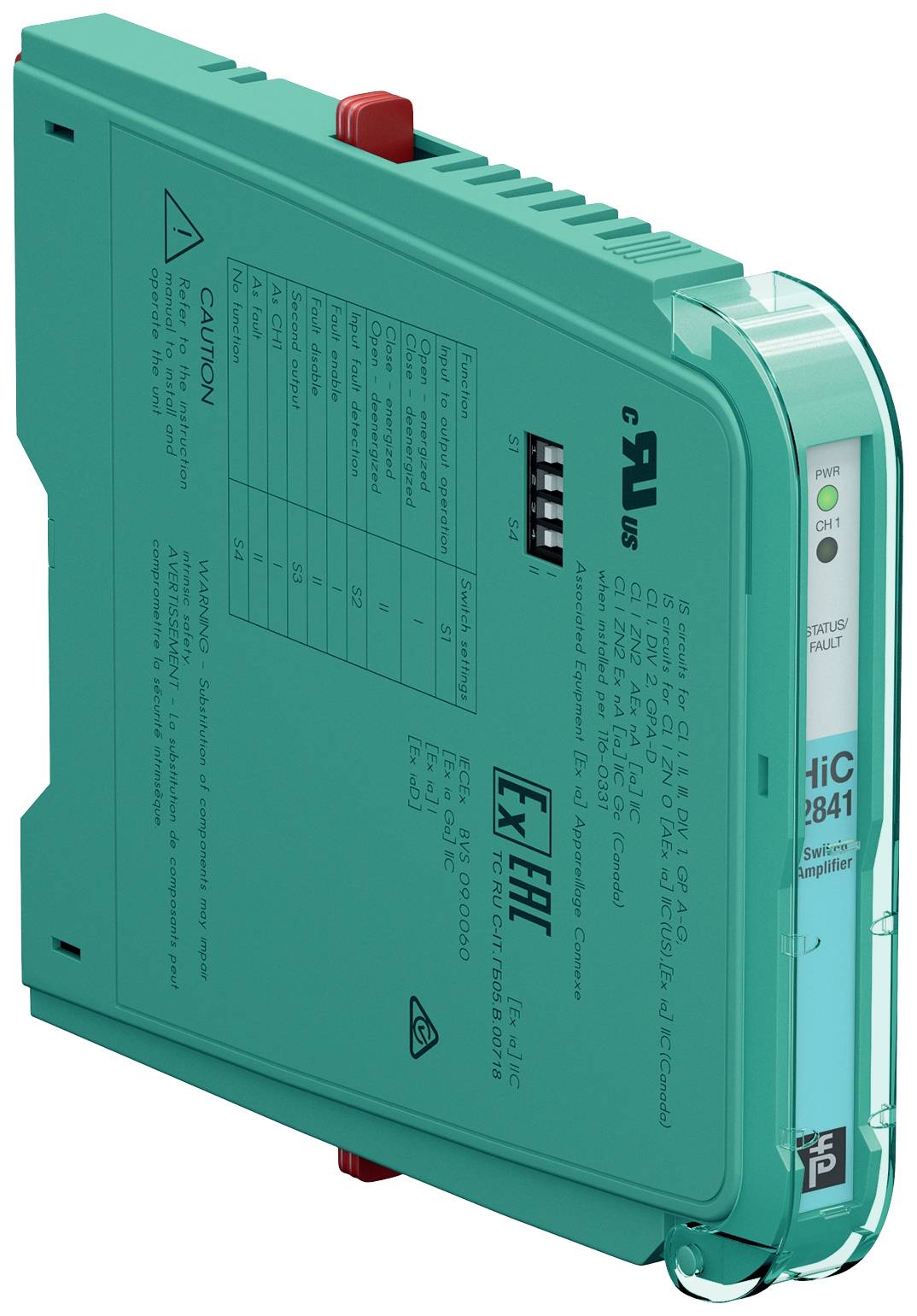

Abbildung ähnlich
1 kanalig; Steuerstromkreis EEx ia IIC; Umkehrbare Wirkungsrichtung; Ausgang I = Signalausgang (Transistor); Ausgang II = wahlweise Signalausgang/Fehlermeldung; Gerätemontage in Zone 2 zulässig; LB/LK Überwachung; Fehler-Bus-Ausgang; Bis SIL2 gemäß IEC61508
Allgemeine Daten
Signaltyp: Binäreingang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Systematische Eignung (SC): SC 3
Versorgung
Anschluss: SL1: 1a(-), 1b(-); 2a(+), 2b(+)
Bemessungsspannung: 19 ... 30 V DC busgespeist über Termination Board
Welligkeit: ≤ 10 %
Bemessungsstrom: ≤ 25 mA
Verlustleistung: ≤ 500 mW
Leistungsaufnahme: ≤ 600 mW
Eingang
Anschlussseite: Feldseite
Anschluss: SL2: 5a(+), 5b(-)
Bemessungswerte: nach EN 60947-5-6 (NAMUR), elektrische Daten siehe Handbuch
Leerlaufspannung/Kurzschlussstrom: ca. 10 V DC / ca. 8 mA
Schaltpunkt/Schalthysterese: 1,2 ... 2,1 mA / ca. 0,2 mA
Leitungsfehlerüberwachung: Bruch I ≤ 0,1 mA , Kurzschluss I ≥ 6,5 mA
Puls-/Pausenverhältnis: min. 100 µs / min. 100 µs
Ausgang
Anschlussseite: Steuerungsseite
Anschluss: SL1: 8a(+), 7a(-); 10a(+), 9a(-)
Bemessungsspannung: 30 V DC
Bemessungsstrom: 50 mA
Ansprechzeit: ≤ 200 µs
Signalpegel: 1-Signal: (externe Spannung) - 1 V max. für 50 mA (Tamb = 25 °C (77 °F)) | 0-Signal: gesperrter Ausgang (Reststrom ≤ 10 µA)
Ausgang I: Signal ; Transistor
Ausgang II: Signal oder Fehlermeldung ; Transistor
Fehlermeldeausgang
Anschluss: SL1: 6b
Ausgangsart: Transistor mit offenem Kollektor (interner Fehlerbus)
Übertragungseigenschaften
Schaltfrequenz: ≤ 5 kHz
Galvanische Trennung
Ausgang/Versorgung: Basisisolierung nach EN 50178, Bemessungsisolationsspannung 50 V AC
Ausgang/Ausgang: Basisisolierung nach EN 50178, Bemessungsisolationsspannung 50 V AC
Anzeigen/Einstellungen
Anzeigeelemente: LEDs
Bedienelemente: DIP-Schalter
Konfiguration: über DIP-Schalter
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industrieb
