Beschreibung
Aufbaugehäuse: 12,5 mm; Bemessungsspannung: 19 ... 30 V DC; Kanalzahl: 1-kanalig; Ausgang: 4-20 mA

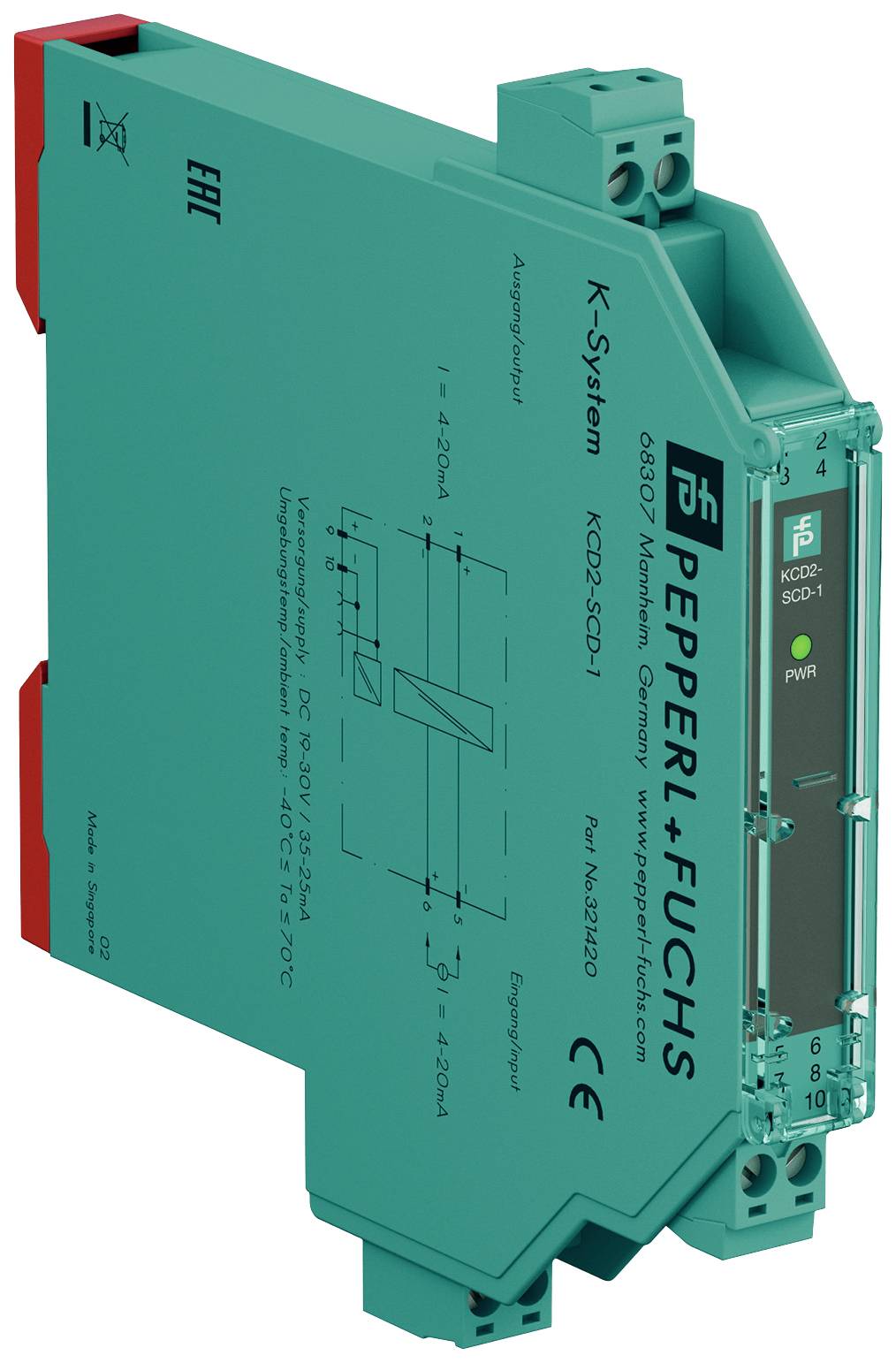

Pepperl+Fuchs KCD2-SCD-1 321420 Ausgangstreiber 1 St.
Abbildung ähnlich
317,64 €
inkl. MwSt.
zzgl.
Lieferzeit:
3-4 Wochen
im Zulauf
Verkauf & Versand:
317,64 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Eigenschaften
Allgemeine Daten
Signaltyp: Analogausgang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Versorgung
Anschluss: Power Rail oder Klemmen 9+, 10-
Bemessungsspannung: 19 ... 30 V DC
Welligkeit: ≤ 10 %
Bemessungsstrom: ≤ 30 mA bei 24 V
Verlustleistung: ≤ 600 mW bei 20 mA und 500 Ω Last
Leistungsaufnahme: ≤ 700 mW
Eingang
Anschlussseite: Steuerungsseite
Anschluss: Klemmen 5-, 6+
Eingangssignal: 4 ... 20 mA , begrenzt auf ca. 26 mA
Eingangsspannung: Leerlaufspannung des Steuerungssystems < 30 V
Spannungsfall: ca. 6 V bei 20 mA
Eingangswiderstand: > 100 kΩ, mit offener Feldverdrahtung
Ausgang
Anschlussseite: Feldseite
Anschluss: Klemmen 1+, 2-
Spannung: ≥ 18 V bei 20 mA
Strom: 4 ... 20 mA
Last: 0 ... 900 Ω
Welligkeit: 20 mV rms
Übertragungseigenschaften
Abweichung: bei 20 °C (68 °F), 4 ... 20 mA | < 0,1 % des Gesamtbereichs, inkl. Nichtlinearität und Hysterese
Einfluss der Umgebungstemperatur: < 2 µA/K (-20 ... 70 °C (-4 ... 158 °F)); < 4 µA/K (-40 ... -20 °C (-40 ... -4 °F))
Frequenzbereich: Bandbreite bei 0,5 Vss-Signal 0 ... 3 kHz (-3 dB) |
Anstiegszeit: 10 bis 90 % ≤ 10 ms
Galvanische Trennung
Eingang/Ausgang: Basisisolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
Eingang/Versorgung: Basisisolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
Ausgang/Versorgung: verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 Veff
Anzeigen/Einstellungen
Anzeigeelemente: LED
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
Konformität
Elektromagnetische Verträglichkeit: NE 21:2017 |
