Beschreibung
Aufbaugehäuse 12,5mm; positive Polarität; Nenndaten 22V, 150 Ohm; max. Eingangsspannung 20,1V; max. Längswiderstand 166 Ohm; 2-kanalig

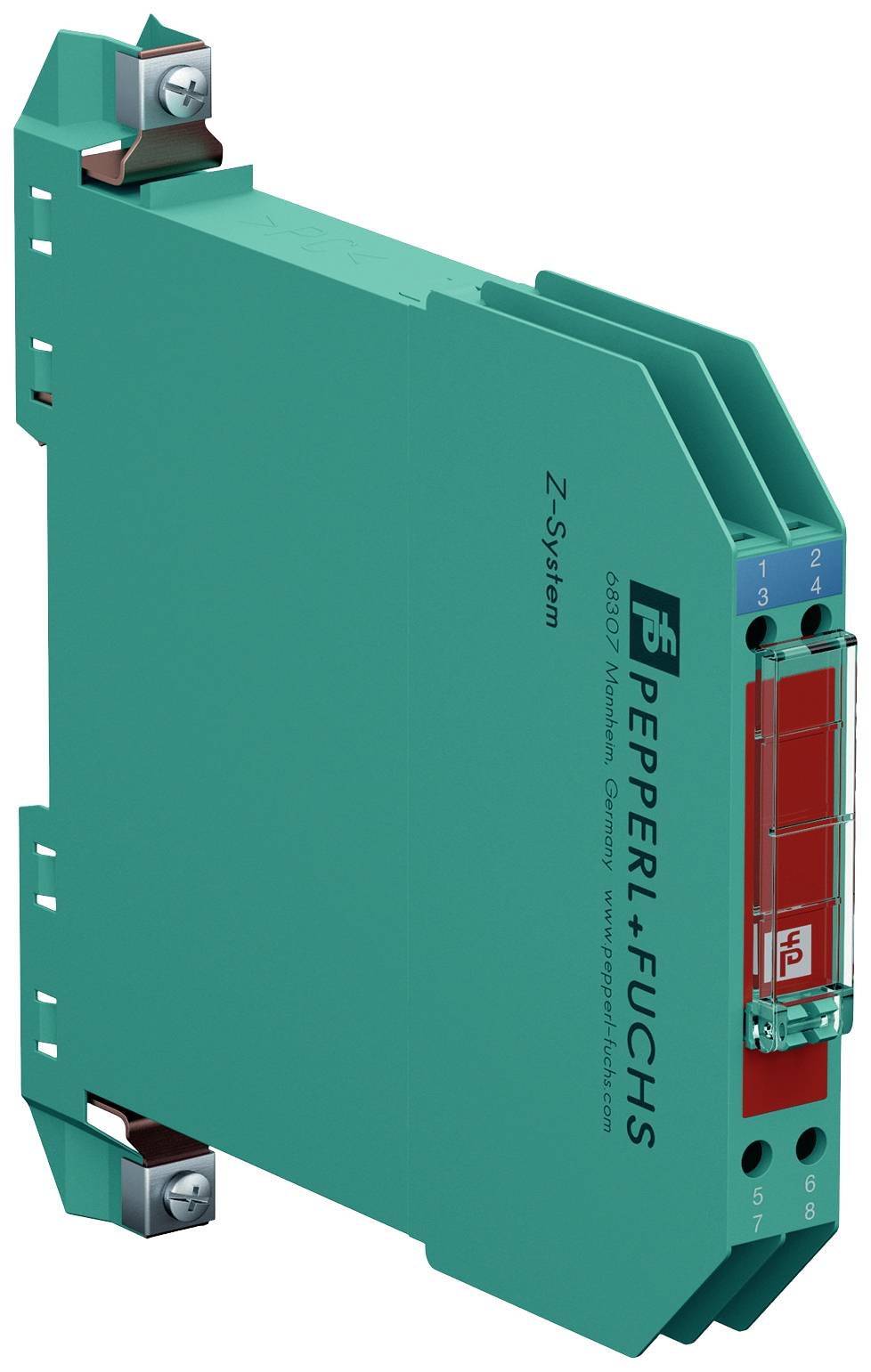

Pepperl+Fuchs Z772 071802 Zenerbarriere 1St.
Abbildung ähnlich
161,27 €
inkl. MwSt.
zzgl.
Lieferzeit:
3-4 Wochen
im Zulauf
Verkauf & Versand:
161,27 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Eigenschaften
Allgemeine Daten
Typ: DC-Version, positive Polarität
Elektrische Daten
Nennwiderstand: 150 Ω
Längswiderstand: max. 166 Ω
Sicherungsnennstrom: 50 mA
Anschluss explosionsgefährdeter Bereich
Anschluss: Klemmen 1, 2; 3, 4
Anschluss sicherer Bereich
Anschluss: Klemmen 5, 6; 7, 8
Arbeitsspannung
Versorgungskreis: max. 19,6 V
Messkreis: max. 19 V bei 10 µA
Konformität
Schutzart: IEC 60529
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur: -25 ... 70 °C (-13 ... 158 °F)
Relative Luftfeuchtigkeit: max. 75 % , ohne Betauung
Mechanische Daten
Schutzart: IP20
Anschluss: Schraubklemmen
Aderquerschnitt: max. 2 x 2,5 ... mm2
Masse: ca. 150 g
Abmessungen: 12,5 x 115 x 116 mm (B x H x T)
Bauform: modulares Klemmengehäuse , siehe Systembeschreibung
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BAS 01 ATEX 7005
Kennzeichnung: ATEX II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ 60 °C) [Stromkreis(e) in Zone 0/1/2]
Spannung: 22 V
Strom: 150 mA
Leistung: 820 mW
Versorgung
Sicherheitst. Maximalspannung: 250 V
Längswiderstand: min. 147 Ω
Zertifikat: TÜV 99 ATEX 1484 X
Kennzeichnung: ATEX II 3G Ex nA IIC T4 Gc [Gerät in Zone 2]
Richtlinienkonformität
Richtlinie 2014/34/EU: EN IEC 60079-0:2018+AC:2020 , EN 60079-11:2012 , EN 60079-15:2010
Internationale Zulassungen
FM-Zulassung
Control Drawing: 116-0118
UL-Zulassung
Control Drawing: 116-0139 (cULus)
IECEx-Zulassung
IECEx-Zertifikat: IECEx BAS 09.0142 | IECEx BAS 17.0091X
IECEx-Kennzeichnung: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I | Ex ec
