Produktbeschreibung

Überblick

Adafruit TSC2007 I2C Resistive Touch Screen Controller - STEMMA QT 5423

Beschreibung

Beschreibung

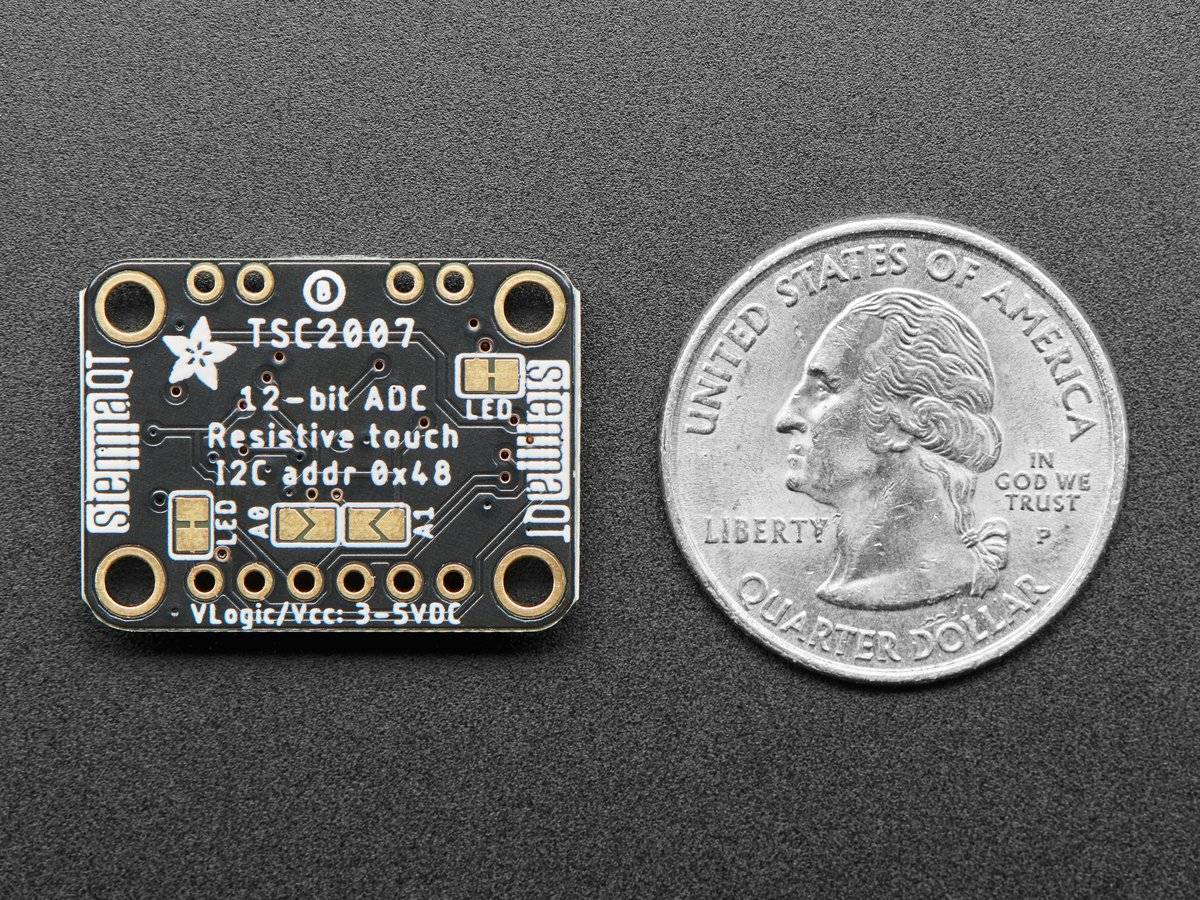

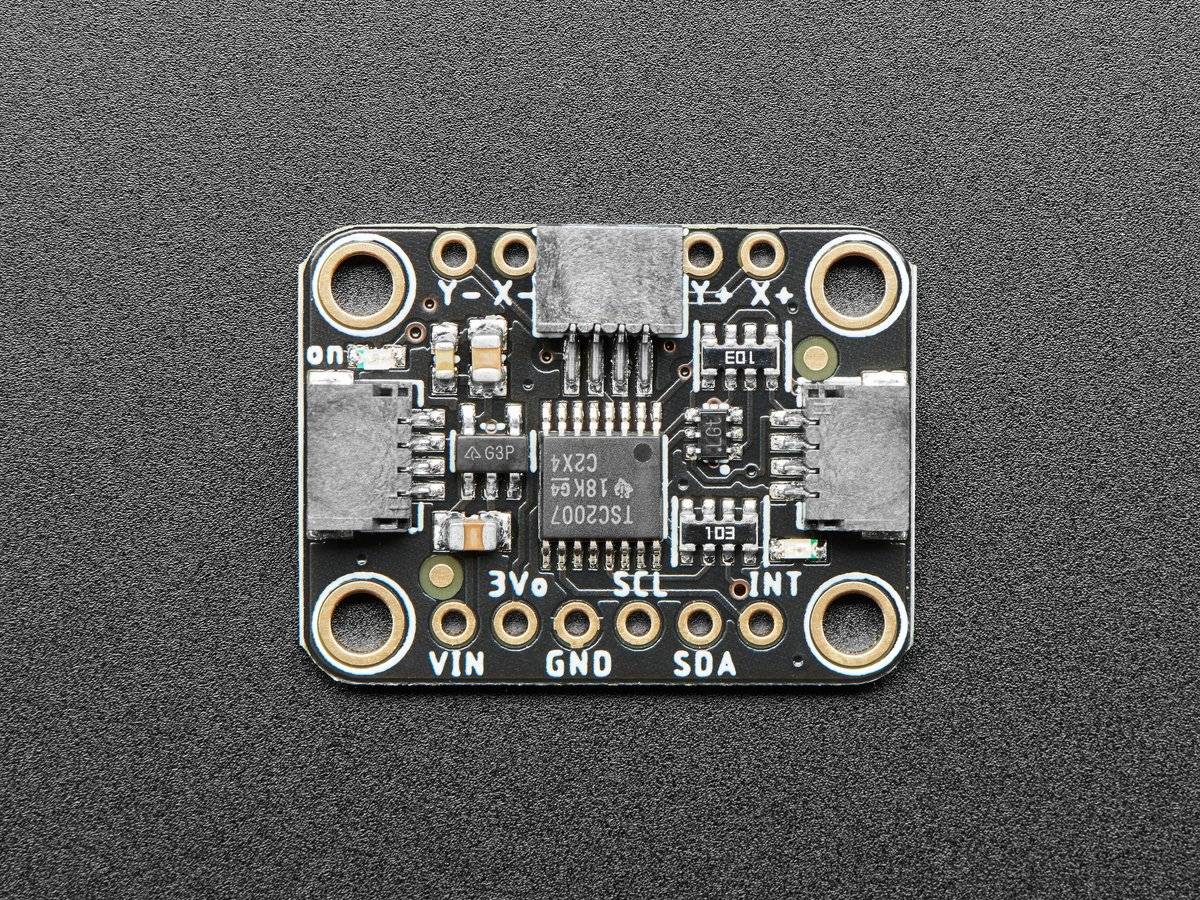

Dieses Breakout-Board enthält den TSC2007, das über eine einfach zu bedienende I2C-Schnittstelle verfügt. Es gibt auch einen Interrupt-Pin, den Sie verwenden können, um anzuzeigen, wenn eine Berührung an Ihrem Mikrocontroller oder Mikrocomputer erkannt wurde. Wir haben den Chip mit einem 3-V-Spannungsregler und einer Pegelverschiebung ausgestattet, sodass er sicher mit 3-V- oder 5-V-Logik verwendet werden kann. Es ist ein schön gestalteter Chip und hat sehr stabile, präzise Messwerte. Wir fanden, dass es auch viel schneller ist, als zu versuchen, alle Messwerte auf einem Arduino zu machen.

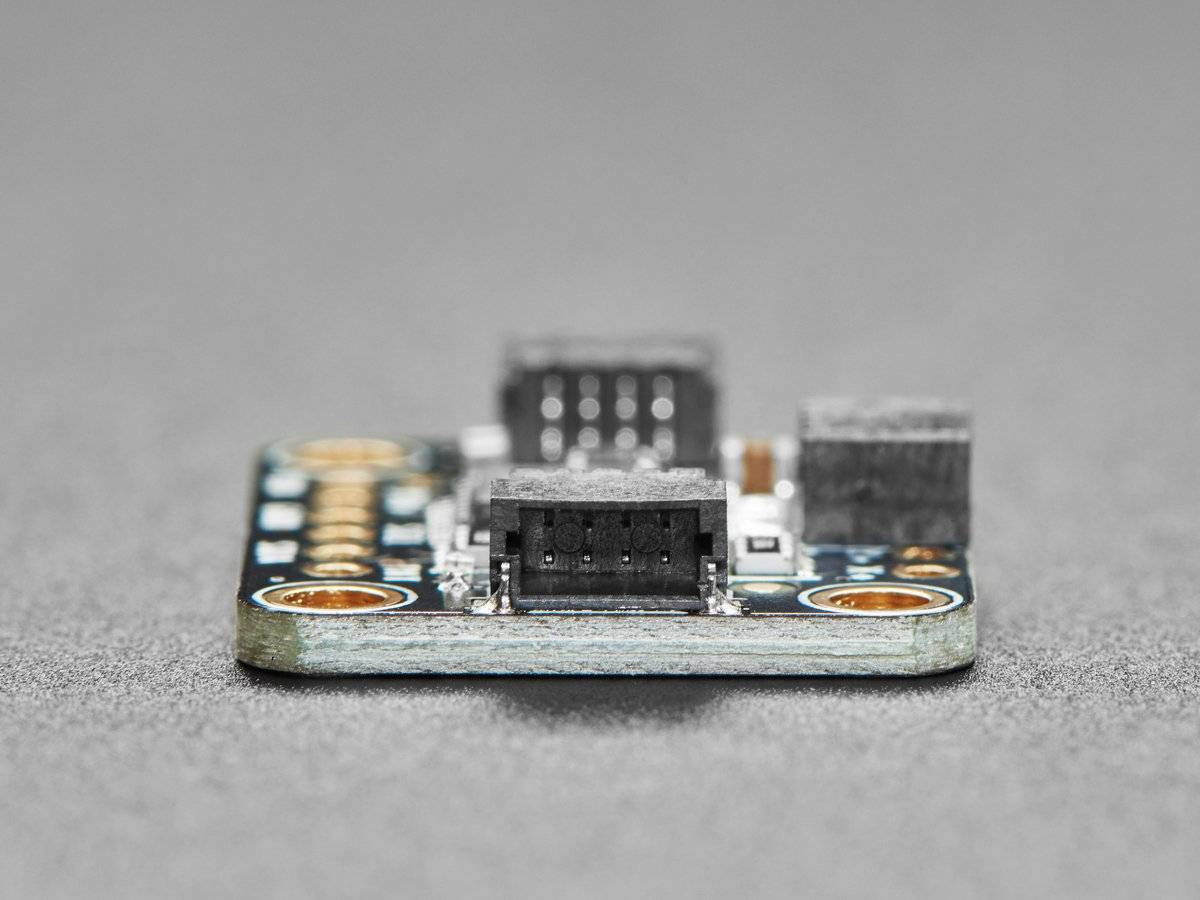

Bei den Bildschirmen mit FPC-Kabeln mit 1 mm Abstand können Sie das Kabel direkt in den Anschluss stecken. Die meisten mittelgroßen/großen Touchscreens haben diese Art von Anschluss. Wenn Sie eine andere Art von Touchscreen haben, sind die vier X/Y-Kontakte auf 0,1-Zoll-Rasterausbrüchen verfügbar, sodass Sie sie von Hand löten oder verdrahten können.

Schließen Sie jeden 4-Draht-Widerstands-Touchscreen mit 1-mm-Rastermaß an an den integrierten FPC-Anschluss, dann verwenden Sie das Bibliotheksbeispiel, um Berührungspunkte mit X-, Y- und Z-Ergebnissen (Druck) zu lesen, die sofort zurückgegeben werden. Es gibt einen IRQ-Pin, der nach unten fällt, wenn eine Berührung erkannt wird. Sie können diesen verwenden, um ihn zu reduzieren die I2C-Abfrage - wir haben auch eine rote LED auf dieser Leitung, die beim Debuggen helfen kann, da sie aufleuchten sollte, wenn das Panel berührt wird.
Technische Details
- Verwendet die Standard-I2C-Adresse 0x48, zwei Adresspins ermöglichen bis zu 4 Geräte an einem I2C-Bus

Abmessung:
- Produktabmessungen: 25,5 mm x 19,0 mm x 4,6 mm
- Produktgewicht: 2,1 g
