Beschreibung
für Einsätze "
Jalousie"
Art.-Nrn.: 1730 JE und 1731 JE
für Einsätze "
Licht"
Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE
für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR
Bestimmungsgemäßer Gebrauch
Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen
Regelung der Raumtemperatur
Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF)
Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht
Produkteigenschaften
Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz
Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz
Farbtemperatursteuerung von Beleuchtung, mit DALI Taststeuergerät TW
Regelung der Raumtemperatur, mit Raumthermostat-Einsatz
Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster
Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle
Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar
Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar
Eine oder zwei Funktionen pro Bedienfläche
Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar
Status-LED wahlweise rot, grün, blau pro Wippe einstellbar
LED-Funktionen Orientierungslicht und Nachtabsenkung separat einstellbar
Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar
Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen
Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE
Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt
Inbetriebnahme mit ETS ab Version 5.7.5
KNX Data Secure kompatibel ab ETS 5.7.5
Updatefähig mit ETS Service-App
Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt
Eine nachträgliche Beschriftung der Tasten ist nicht möglich.
KNX
KNX Medium: RF1.R
Sicherheit: X-Mode
Inbetriebnahmemodus: S-Mode
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2
Umgebungsbedingungen
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Relative Feuchte: max. 93 % (keine Betauung)
Material: Duroplast lackiert

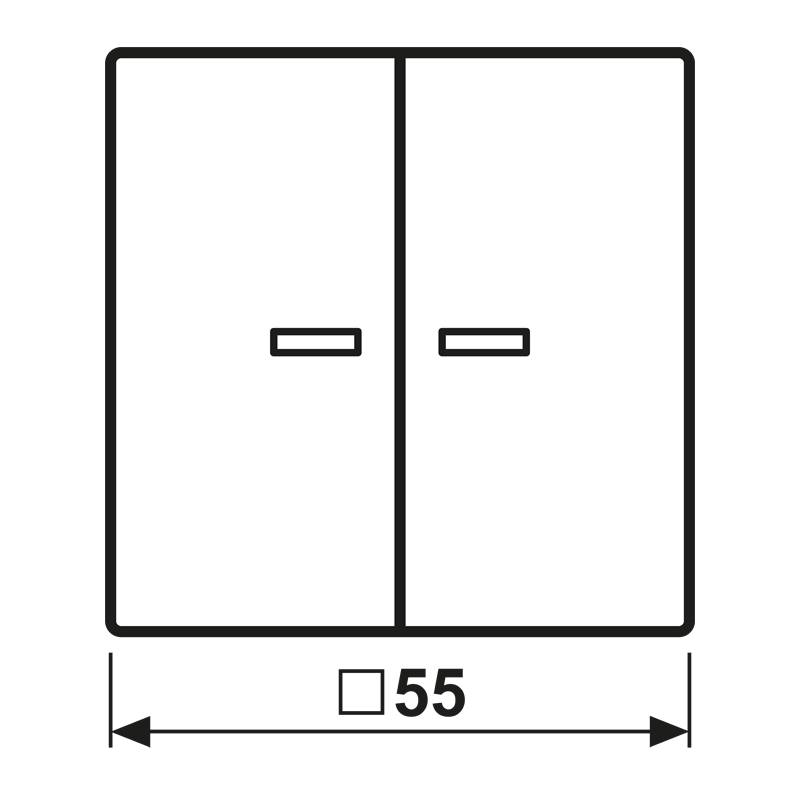

Maße (B x H): 55 x 55 mm
