Beschreibung
Doepke FI/LS-Kombination DRCBO4C13/0,03/1NBSK
Hersteller: Doepke
Bezeichnung: FI/LS-Kombination C13A 0,03A
Typ: DRCBO4C13/0,03/1NBSK
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: B
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
Abschaltcharakteristik: kurzzeitverzögert
Stoßstromfestigkeit: 3 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: nein
Mit Verriegelungsvorrichtung: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25..40 °C
Breite in Teilungseinheiten: 2,5
Einbautiefe: 67 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
Doepke FI/LS-Kombination DRCBO4C13/0,03/1NBSK: weitere Details
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Anlagebedingte Fehlauslösungen werden damit weitestgehend vermieden. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz
netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A
geringe Baugröße für alle Bemessungsströme
Schaltstellungsanzeige
separate Anzeige des Auslösegrunds
Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten
Neutralleiter rechts
Beschriftungsfenster
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern
RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen. wo der Brandschutz vorgeschrieben ist
Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
RCBO sind auf Anfrage auch für andere Frequenzen erhältlich
nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
EAN: 4014712248267
Geliefert wird: Doepke FI/LS-Kombination C13A 0,03A DRCBO4C13/0,03/1NBSK, Verpackungseinheit: 1 Stück, EAN: 4014712248267

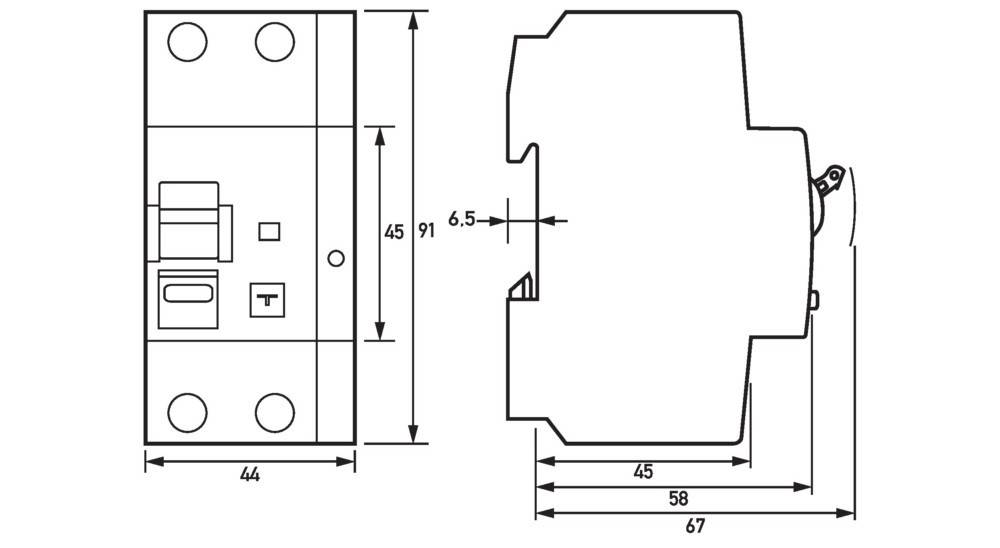

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
