Beschreibung

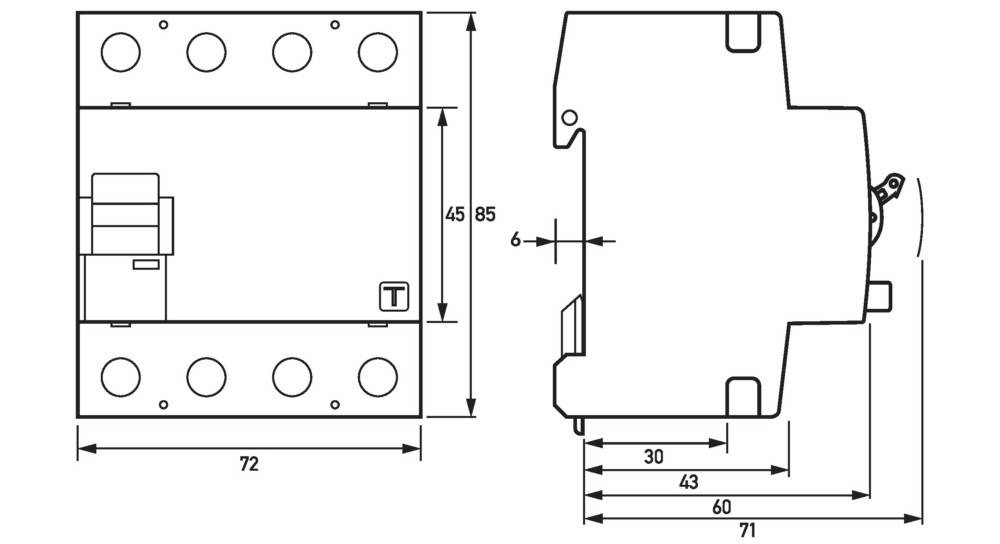

Doepke FI-Schalter DFS4 #09146849HDHersteller:DoepkeBezeichnung:FI-Schalter 063-4/0,30-BSKRISOHDTyp:DFS4 #09146849HDPolzahl:4Bemessungsspannung:400 VBemessungsstrom:63 ABemessungsfehlerstrom:0,3 ABemessungsisolationsspannung Ui:400 VBemessungsstoßspannungsfestigkeit Uimp:4 kVMontageart:DIN-SchieneFehlerstrom-Typ:BSelektiver-Typ:neinKurzzeitverzögerter Typ:jaKurzschlussfestigkeit (Icw):10 kAStoßstromfestigkeit:3 kASpannungsart:ACMit Verriegelungsvorrichtung:jaFrequenz:50 HzZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:4Einbautiefe:69 mmUmgebungstemperatur während des Betriebs:-25..60 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²Explosionsgeschützt:neinDoepke FI-Schalter DFS4 #09146849HD: weitere DetailsFehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Mit einem luftdicht gekapselten Auslöser in Speziallegierung und dem Edelstahlschaltschloss sind Fehlerstromschutzschalter in HD-Ausführung besonders vor Korrosion, Schadgasen, Feuchtigkeit und starken Temperaturschwankungen geschützt. Bei den allstromsensitiven Fehlerstromschutzschaltern in der Ausführung ISO HD kann die Isolationsprüfung bis 1000 V ohne das vorherige Abklemmen erfolgen. Eigenschaften: hohe Immunität gegenüber betriebsbedingter Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst" Anschluss C1 Neutralleiterposition rechts Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung vorzugsweise von oben Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen RCCB für andere Frequenzen auf Anfrage Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. EAN: 4014712265776Geliefert wird: Doepke FI-Schalter 063-4/0,30-BSKRISOHD DFS4 #09146849HD, Verpackungseinheit: 1 Stück, EAN: 4014712265776Abbildung ähnlich.Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
