Überblick
Ausführung: Außengewinde
Marke: GANTER
t min.: - mm
Verstellbarer Klemmhebel GN 300.1 d1 M 8mm l1 63mm l2 16mm AG GANTER
16,20 €
inkl. MwSt.
zzgl.
Lieferzeit:
2-3 Tage
auf Lager
Verkauf & Versand:
16,20 €
inkl. MwSt.
zzgl.
Andere Verkäufer auf voelkner:
Produktbeschreibung
Beschreibung

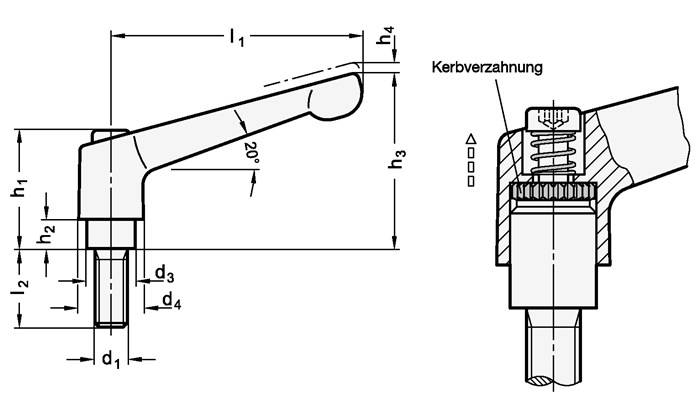

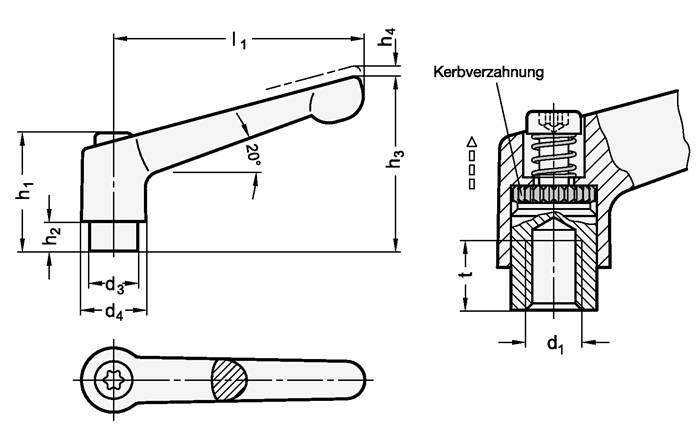

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen?? rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305 Weitere technische Eigenschaften: · d4: 17,5mm · h2: 6,5mm · h4: 4mm · l2: 16mm · l1: 63mm · h1: 31mm · d1: M 8mm · d3: 13,5mm · h3: 45mm
Eigenschaften
verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305Weitere technische Eigenschaften:· d4: 17,5mm· h2: 6,5mm· h4: 4mm· l2: 16mm· l1: 63mm· h1: 31mm· d1: M 8mm· d3: 13,5mm· h3: 45mm
