M5Stack ATOM H-Bridge Driver Kit DRV8876 Chip for M5Atom K050
M5Stack ATOM H-Bridge Driver Kit DRV8876 Chip for M5Atom
44,69 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
44,69 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
ATOM HDriver ist ein H-Brückenmotortreiber Zubehör für M5Atom. Es integriert den DRV8876 Motortreiberchip, der den Spannungseingang 9-24V / DC unterstützt (Der Inline-DC / DC-Stromkreis versorgt das gesamte Gerät mit Strom, der ADC-Pin G33 ist direkt an den Spannungsregler angeschlossen und kann die Leistungsaufnahme jederzeit überwachen) Der Stromausgang beträgt 1,5 A, max 2A, Es kann für die Dc-Motordrehzahlregelung und die Vorwärts- und Rückwärtssteuerung verwendet werden. Der Treiber integriert N-Kanal-H-Brücke, Ladepumpenregler, Stromerkennung und -regelung, Stromproportionalausgang und Schutzschaltung (Schutzfunktionsintegration: Stromversorgung Unterspannungssperre (UVLO), Ladepumpenunterspannung (CPUV), Ausgangsüberspannung Strom (OCP) und Gerät über Temperatur (TSD), Fehlerzustände werden auch durch den FAULT Pin angezeigt).
- N-Kanal-H-Brückenmotortreiber
- Hohe Ausgangsstromfähigkeit: Ausgang 1,5A, Peak 2A – H-Brückensteuerungsmodi
- 3,3-V-Logikeingänge
- Spread-Spektrumtaktung für geringe elektromagnetische Interferenzen (EMI)
Integrierte Schutzfunktionen
- Unterspannungssperre (UVLO)
- Ladepumpenunterspannung (CPUV)
- Überstromschutz (OCP)
- Automatische Wiederholung oder ausgeklinkte Ausgänge (IMODE)
- Thermal shutdown (TSD)
- Automatische Fehlerwiederherstellung
- Fault-Indikator-Pin (nFAULT)

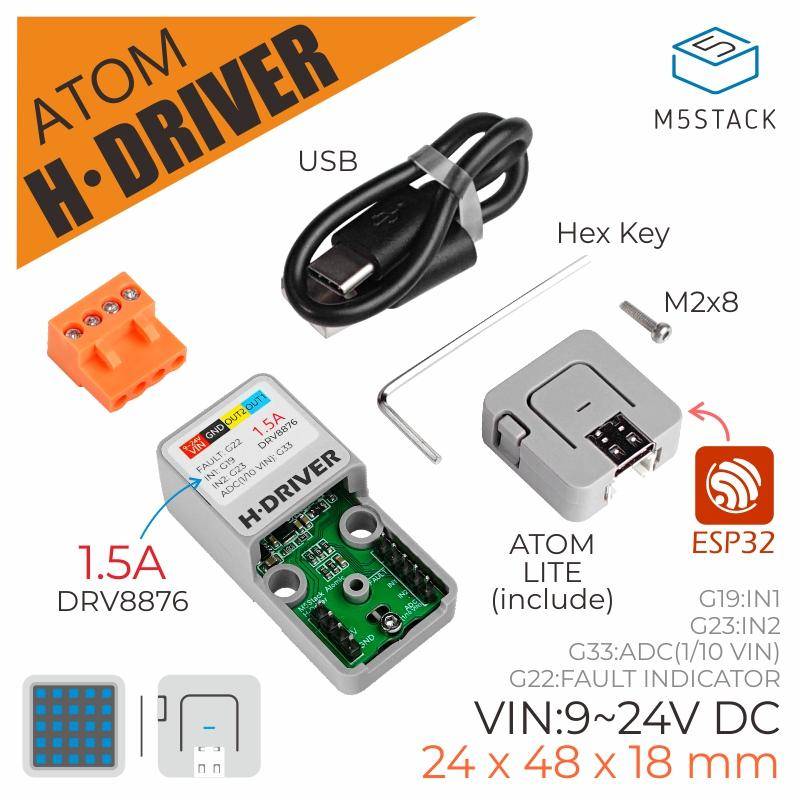

Lieferumfang
- 1x ATOM Lite
- 1x ATOM H-Treiber
- 1x 3.96 * 4P Stecker
- 1x M2 Sechskantschlüssel
- 1x M2 * 8mm Hexagon Sockel Tasse Kopf Maschinenschraube
- 1x TYP-C USB Kabel (20cm)
Spezifikation
- Stromeingang: 9-24V/DC
- Stromausgang: Ausgang 1,5A, Spitze 2A
- Grossgewicht: 36g
- Produktgröße: 24 * 48 * 18mm
- Packungsgröße: 54 * 54 * 20mm
Stichwörter
M5Stack, ATOM, H-Bridge, Driver, Kit
