Produktbeschreibung
Beschreibung
Dieser unglaublich kleine Stereo-Verstärker ist erstaunlich leistungsfähig - er kann 2 x 3,7 W an Lautsprecher mit 3 Ohm Impedanz liefern. Im Inneren des Miniaturchips befindet sich ein Klasse D Controller , der mit 2,7V-5,5VDC betrieben werden kann.
Die Eingänge des Verstärkers laufen über 1,0uF-Kondensatoren, wenn Sie keine differentiellen Ausgänge haben, binden Sie einfach die R- und L- an Masse. Die Ausgänge sind "Bridge Tied" - das bedeutet, dass sie direkt mit den Ausgängen verbunden sind und keine Verbindung zur Masse haben. Der Ausgang ist ein 360KHz Rechteckwellen-PWM, der dann von der Lautsprecherspule "gemittelt" wird - die hohen Frequenzen sind nicht zu hören.

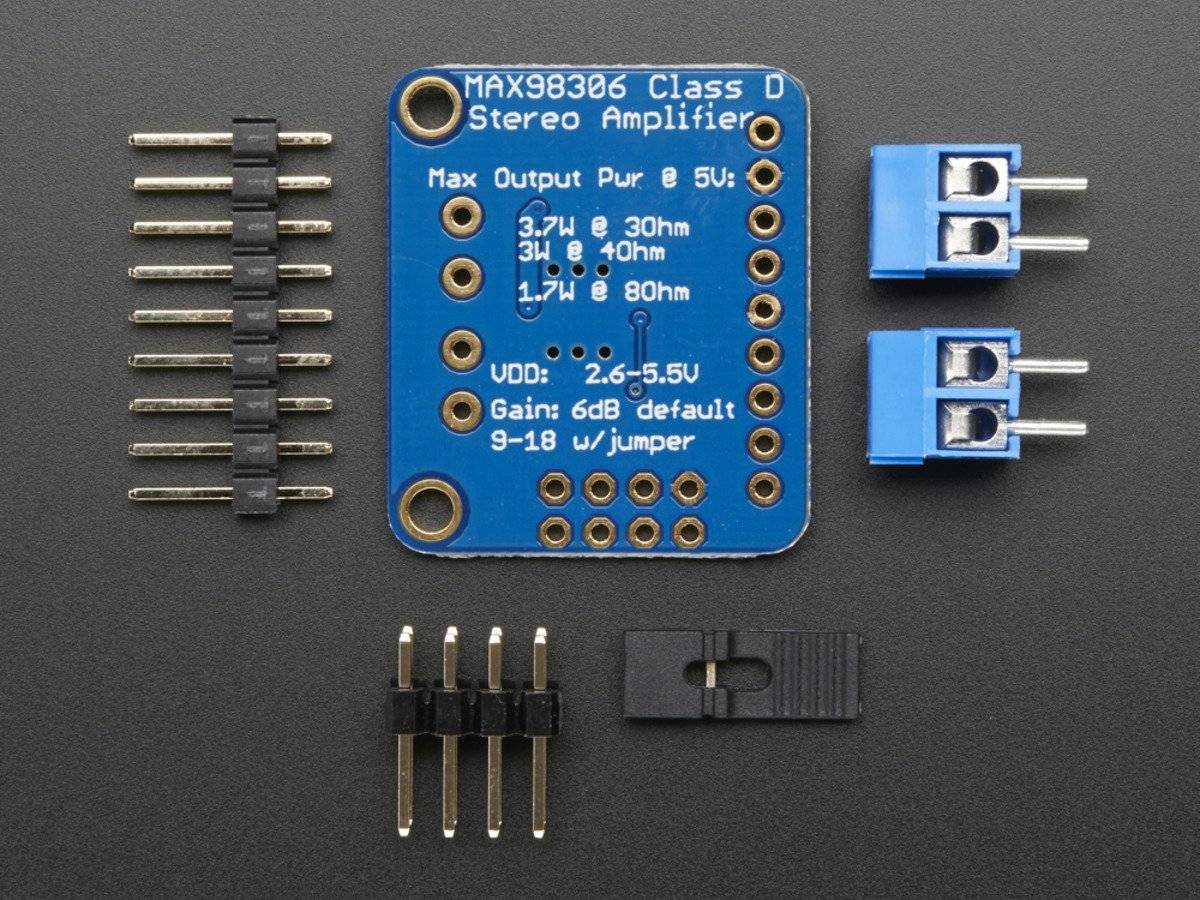

Kommt mit einem komplett montierten und getesteten Breakout-Board mit 1,0uF Eingangskondensatoren. Wir haben auch einen Header, um es in ein Breadboard zu stecken, 3,5mm Schraubklemmen, damit Sie Ihre Lautsprecher leicht anbringen/abnehmen können, und einen 2x4 Header + Jumper, um die Verstärkung zu ändern.

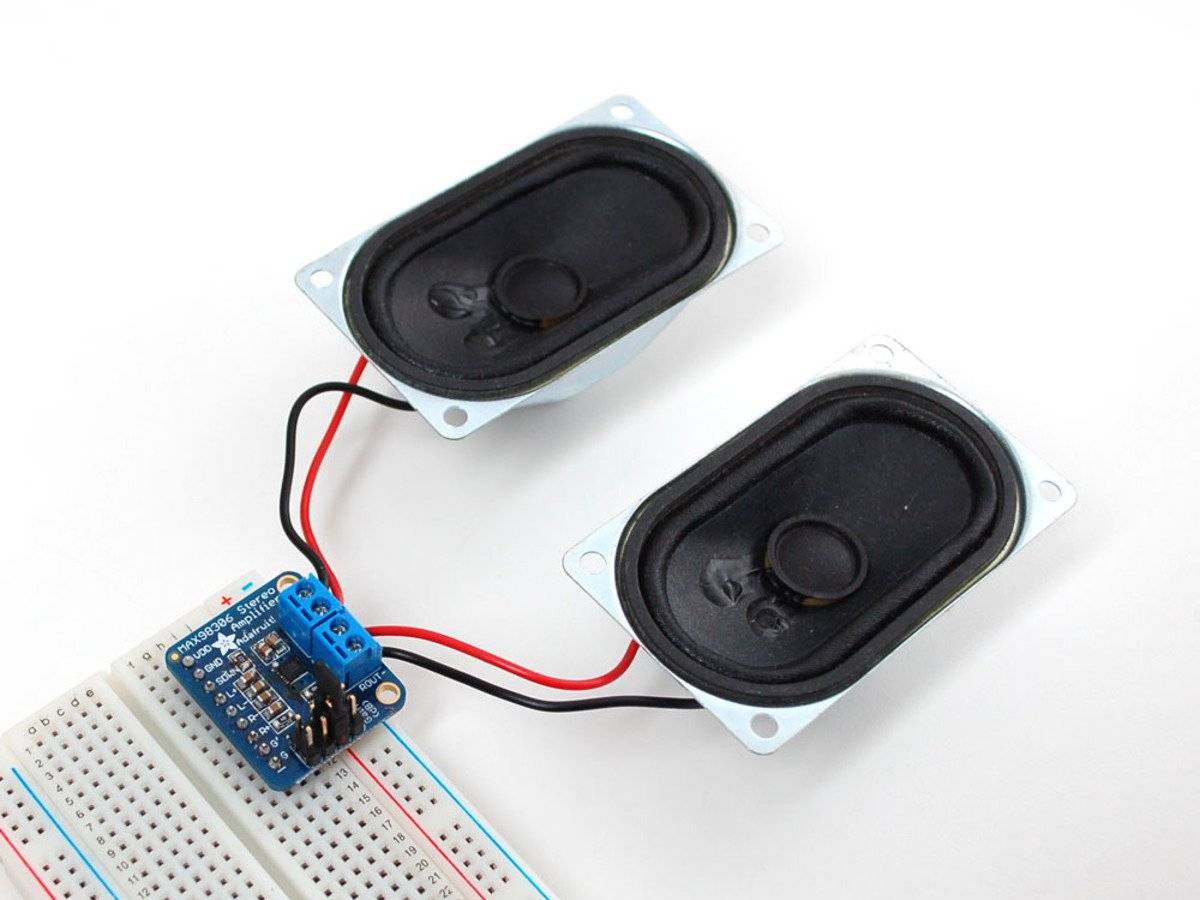

Lautsprecher sind nicht im Lieferumfang enthalten, verwenden Sie beliebige Lautsprecher mit einer Impedanz von 3 Ohm oder höher.
- Ausgangsleistung: 3,7W bei 3O, 10% THD, 1,7W bei 8O, 10% THD, mit 5V Versorgung
- Unterschreitet die EMI-Grenze ungefiltert mit bis zu 30 cm (12 Zoll) Lautsprecherkabel
- Hoher 83dB PSRR bei 217Hz
- Spread-Spectrum-Modulation und aktive Emissionsbegrenzung
- Fünf per Pin wählbare Verstärkungen: 6dB, 9dB, 12dB, 15dB und 18dB.
- Ausgezeichnete Click-and-Pop-Unterdrückung
- Thermischer und Kurzschluss-/Überstromschutz
- Niedrige Stromaufnahme: 2mA im Ruhezustand und 10uA im Abschaltmodus
Technische Details:
- Abmessungen (ohne Header): 28,25mm x 24,15mm x 3,03mm
- Gewicht: 2,33g
