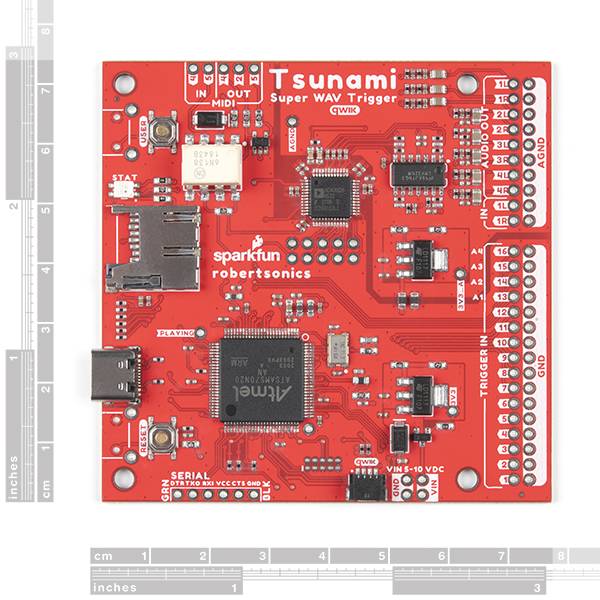

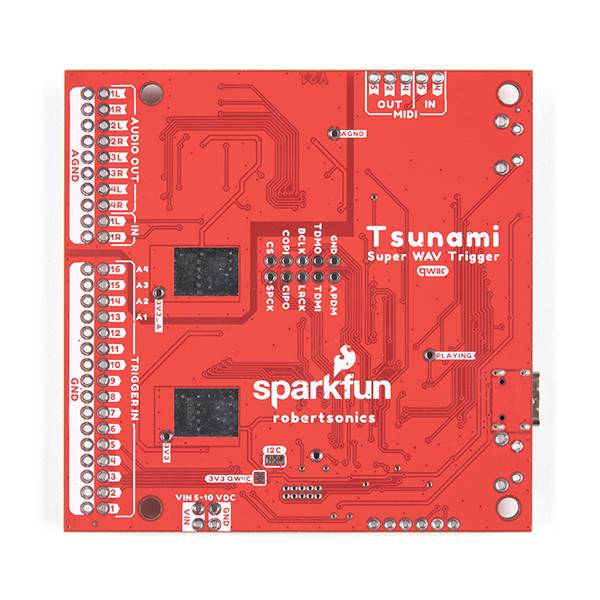

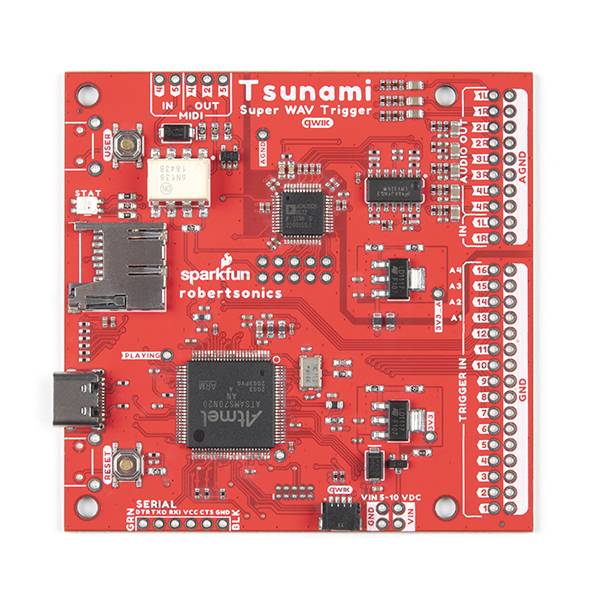

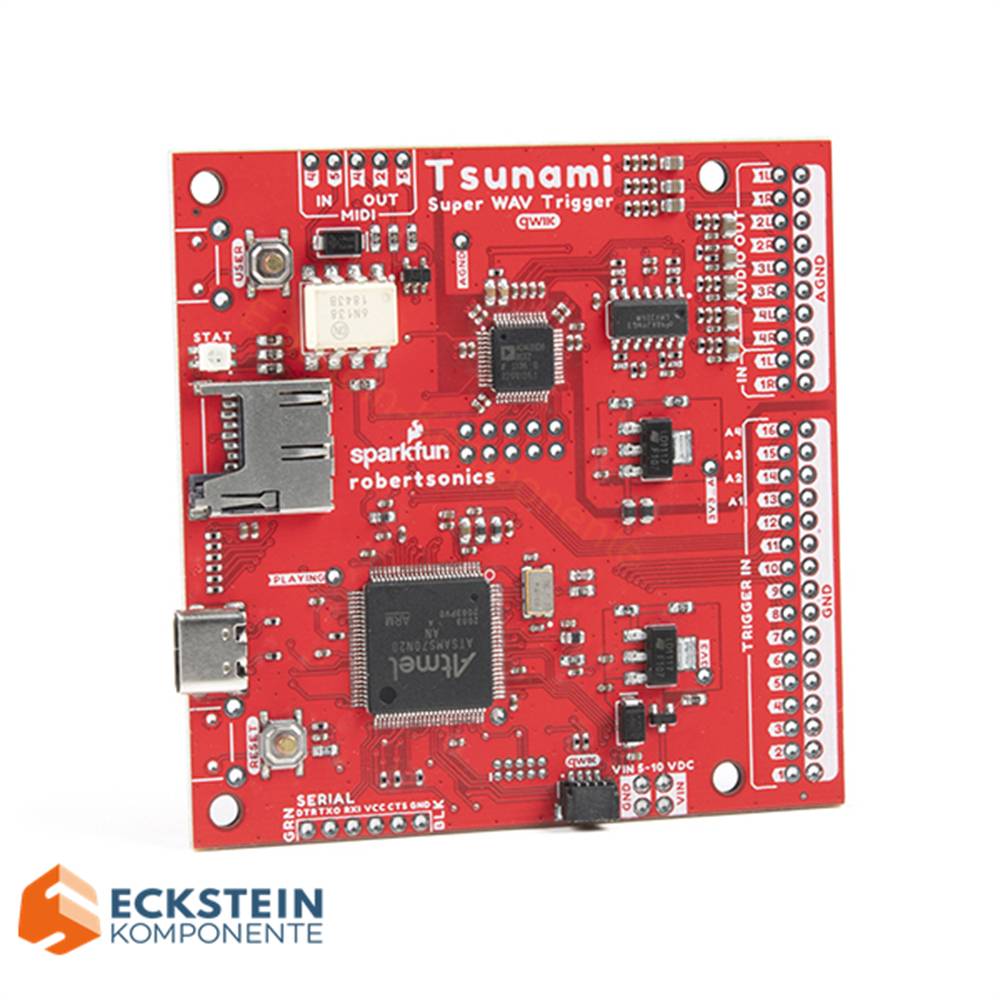

SparkFun Tsunami Super WAV Trigger (Qwiic)

Überblick

SparkFun,Tsunami Super WAV Trigger,Qwiic,WIG-18159

Beschreibung

Basierend auf einem ARM Cortex M7 der neuen Generation, erweitert der Qwiic Tsunami Super WAV Trigger die Polyphonie auf 32 Mono- oder 18 Stereospuren gleichzeitig, unkomprimiert mit 44,1kHz, 16-bit. Jede Spur kann unabhängig starten, pausieren, fortsetzen, loopen und stoppen und hat eine eigene Lautstärkeeinstellung, so dass Sie den perfekten interaktiven Mix aus Musik, Dialog und Soundeffekten erstellen können. Der Qwiic Tsunami unterstützt auch echtes nahtloses Looping über eine beliebige Spurlänge. Dank unseres praktischen Qwiic-Systems ist kein Löten erforderlich, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls du lieber vollen Zugriff auf jeden Pin haben möchtest.

Die große Neuigkeit ist, dass der Tsunami acht Audio-Ausgangskanäle hat, die entweder als acht Mono- oder vier Stereopaare angeordnet sind. Unterschiedliche Versionen der Firmware unterstützen sowohl die Mono- als auch die Stereo-Architektur – Sie haben die Wahl. Die Mono-Version bietet eine neue Trigger-Funktion, mit der bis zu acht Mono-Spuren auf benachbarten Ausgängen gestartet werden können. Diese Spuren starten und bleiben sample-synchron, um mit einem einzigen Trigger Stereo- oder sogar 5.1- oder 7.1-Surround-Sound-Inhalte wiederzugeben. Jede Spur kann dynamisch auf jeden Ausgang geroutet werden. Und jeder Ausgang bietet unabhängige Echtzeit-Lautstärke und Sample-Rate-Konvertierung (Pitch Bend). Für den Tsunami stehen auch vollständige Arduino- und Python-Bibliotheken zur Verfügung, die Sie unter dem Reiter Dokumente finden können!

Jeder Tsunami Super WAV Trigger verfügt über einen dedizierten MIDI-Port mit integriertem Opto-Isolator, der den Anschluss an jeden MIDI-Controller erleichtert. Die MIDI-Implementierung von Tsunami umfasst die Steuerung von Lautstärke, Pitch Bend, Attack- und Release-Zeiten sowie die Möglichkeit, jede beliebige MIDI-Taste auf einen der Ausgangskanäle zu routen und eine Single-Shot- oder Loop-Wiedergabe pro Taste festzulegen. Es ist sehr wichtig zu wissen, dass dies ein 3.3V Gerät ist, und seine Eingänge – einschließlich Trigger und serieller RX – sind nicht 5V tolerant!

Hinweis: Der Tsunami Super WAV Trigger funktioniert nur, wenn die uSD-Karte mit der richtigen Dateigröße (32Kb) formatiert ist. Wird diese beim Formatieren falsch eingestellt, zeigt der Tsunami ein sehr sprunghaftes Verhalten und stürzt gelegentlich ab.

Features:

• Unterstützt bis zu 4096 unkomprimierte 16-bit, 44.1kHz mono oder stereo WAV Dateien – CD Qualität


• Polyphon – Wiedergabe und Mischung von 32 Mono- oder 18 Stereospuren unabhängig und gleichzeitig


• Acht Audio-Ausgangskanäle, können als 4 Stereo-Ausgänge angeordnet werden. Routen Sie jede Spur zu jedem Ausgang


• Ausgänge bieten unabhängige Echtzeit-Wiedergaberatenkontrolle und MIDI Pitch Bend


• Nahtloses Looping über beliebige Spurlänge


• Verzögerung zwischen Trigger und Ton: 8 msecs typisch, 12 msecs max


• Einzelne oder Gruppen von Spuren anhalten und fortsetzen


• Mehrere zufällige Triggerbereiche


• 16 Triggereingänge sind individuell wählbar für Kontaktschluss oder 3,3V-Steuerung


• Triggereingänge können individuell invertiert werden (active low oder high)


• Triggereingänge können individuell als flanken-, latch- oder pegelsensitiv eingestellt werden


• Ausgangslautstärke einstellbar von +10dB bis -70dB


• Firmware-Spurüberblendungen (Attacks & Decays)


• Ein dedizierter digitaler Ausgangspin für den Play” Status


• Umfassende serielle Steuerung. Pin-kompatibel mit SparkFun FTDI Basic 3.3V


• MIDI Velocity-sensitive Triggerung von bis zu 4096 Spuren, einstellbare Attack- und Release-Zeiten


• USB-C und PTH Eingänge für die Stromversorgung


• Qwiic-Anschluss
