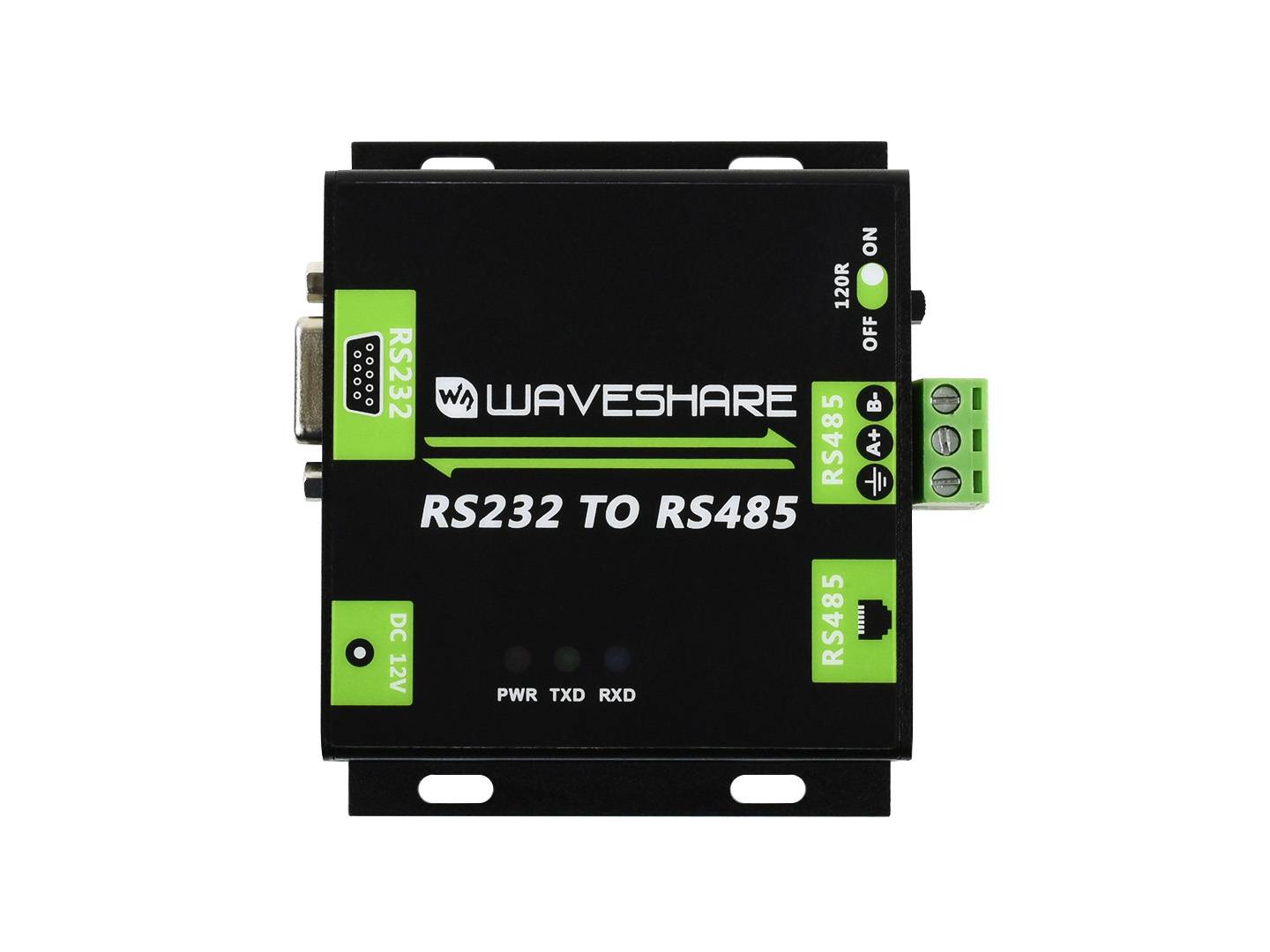

WaveShare Industrial grade isolated RS232 TO RS485 converter

Überblick

WaveShare,Industrial grade isolated RS232 TO RS485 converter,18244

Beschreibung

Industrietauglicher isolierter RS232 TO RS485 asynchroner bi-direktionaler Konverter. Eingebetteter TVS (Transient Voltage Suppressor) und blitzsichere Dioden

Merkmale

• Kompatibel mit RS232/RS485 Standard, wandelt das RS232 Signal in ein symmetrisches differentielles RS485 Signal um


• Stabile Übertragung mit einer Rate von 300~115200bps


• Eigene Isolierung der Stromversorgung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für das isolierte Terminal


• Einheitliche magnetische ADI-Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Anti-Interferenz, geringer Stromverbrauch


• Onboard TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, blitzsicher & anti-elektrostatisch


• Eingebaute rücksetzbare Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit


• Integriert optionalen RS485 Ausgangsklemme mit 120R Widerstand, aktiviert/deaktiviert über Schalter


• DC-005-Stromversorgungsbuchse, ermöglicht 6V~36V DC Weitbereichseingang, geeignet für verschiedene Anwendungssituationen


• 3x LED-Anzeigen, einfache Überprüfung des Betriebsstatus: Strom, Senden und Empfangen


• Aluminium alloy enclosure with sand blasting and anodic oxidation, solid and durable

Spezifikationen

• Produkttyp: Elektromagnetisch isoliert RS232 TO RS485 asynchroner bidirektionaler Wandler


• Datenrate: 300 ~ 115200bps


• Geräteanschluss: RS232/RS485 Standardbeschwerde

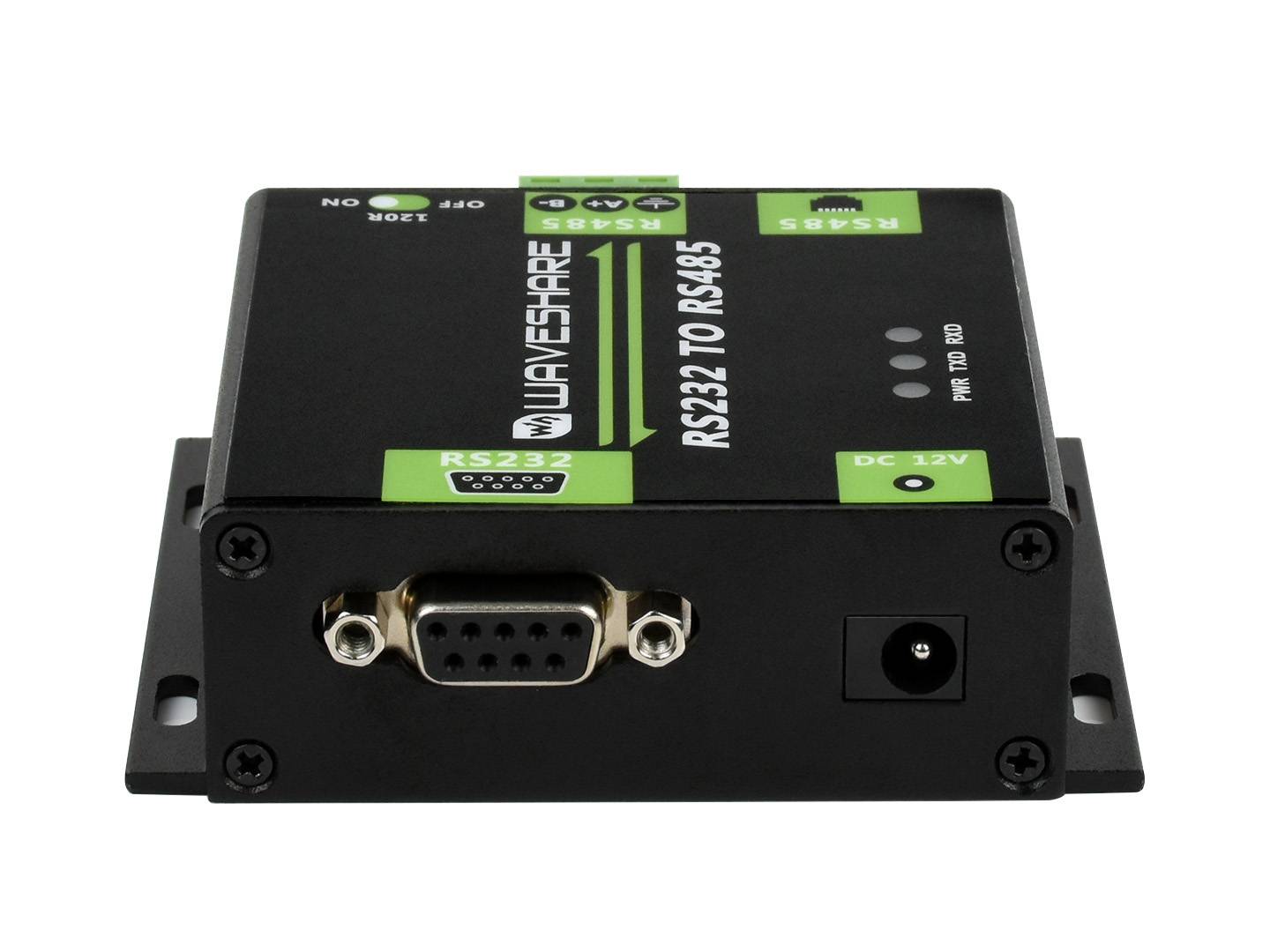

• RS232-Anschluss



  • Connector: DB9-Buchse


  • Überbreitungsabstand: ~15m


  • Übertragungsmodus: Punkt-zu-Punkt






• rs485-Anschluss



  • Steckverbinder: Schraubklemme + RJ45-Anschluss


  • Richtungssteuerung: automatische Hardwaresteuerung


  • Schutz: 600W blitzfest und Überspannungsschutz, 15KV ESD


  • Terminalwiderstand: 120R, aktiviert/deaktiviert über Schalter


  • Übertragungsabstand: ~1200m


  • Übertragungsmodus: Punkt-zu-Multipunkt (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden)






• LED-Indikatoren



  • PWR: Betriebsanzeige, leuchtet rot auf, wenn das Netzteil angeschlossen ist


  • TXD: TX-Anzeige, blinkt grün, während der RS232-Port Daten überträgt


  • RXD: RX-Anzeige, die blau blinkt, während der RS232-Anschluss Daten empfängt






• Betriebsumgebung



  • Temperatur: -15 °C ~ 70 °C


  • Luftfeuchtigkeit: 5% RH ~ 95% RH





1200m Fernübertragung

• Umwandeln des RS232-Signals in ein symmetrisches differenzielles RS485-Signal. Stabile Übertragung mit einer Rate von 300 ~ 115200bps, ca. 1200m Übertragungsdistanz von RS485, ca. 15m Übertragungsdistanz von RS232

Konnektoren & Pinbelegungsdefinition

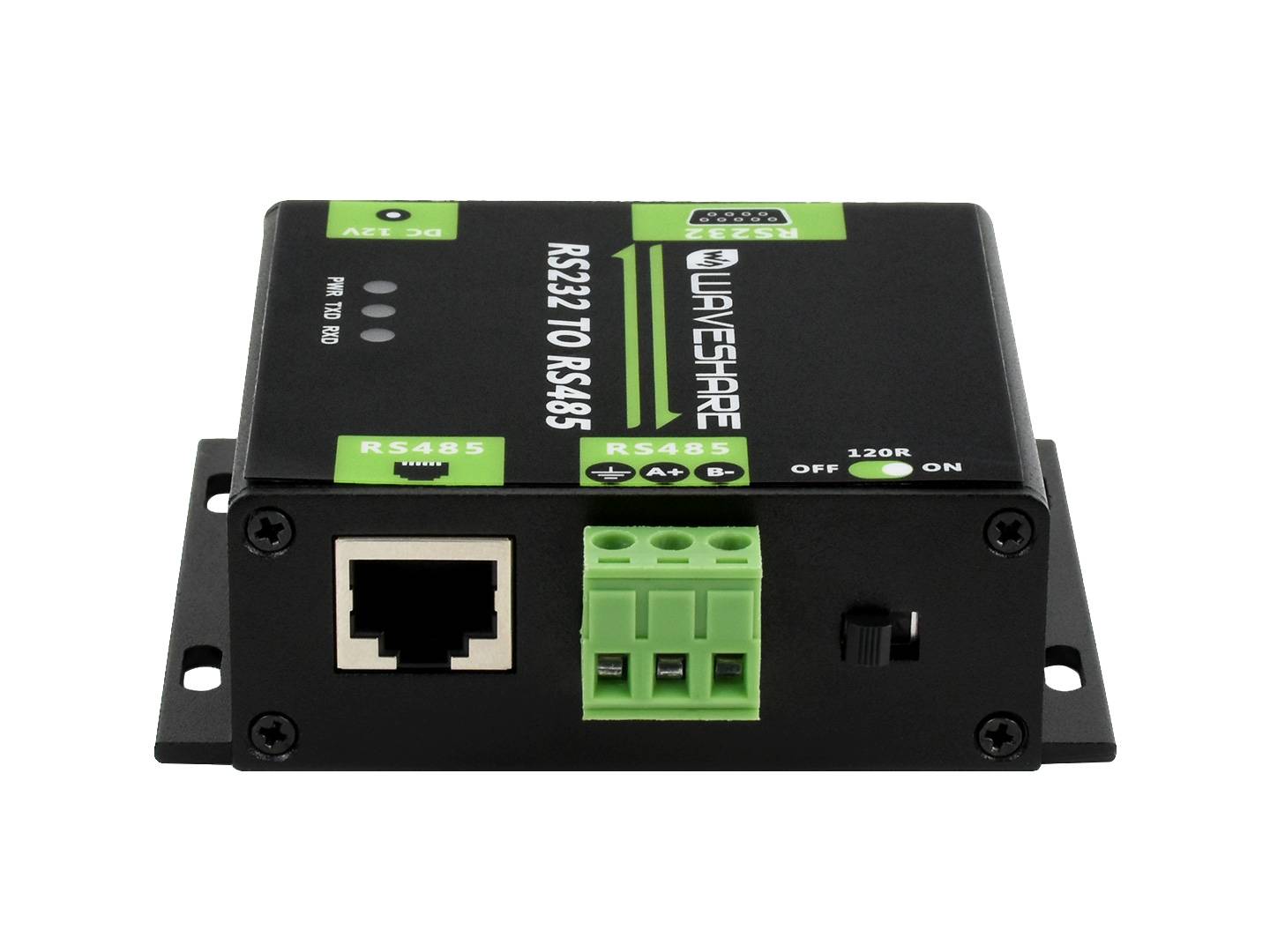

• bietet sowohl Schraubklemme als auch RJ45-Stecker für RS485, erfüllt unterschiedliche industrielle Anwendungsanforderungen

Umsichtige Indikatoren

• Onboard 3x LED-Anzeigen zur Überprüfung des Stromanschlusses und signalisierung des TX/RX-Status

Gehäuse aus Aluminiumlegierung

• mit Sandstrahlen und anodischer Oxidationsverarbeitungfest und langlebig, schön aussehend

Anwendungsbeispiele

• Der RS232 ZU RS485-Konverter kann häufig für Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Langstrecken-kaskadierte Kommunikationsnetzwerke zwischen zwei Hosts oder zwischen Host und MCU / Peripherie verwendet werden

Wiki: www.waveshare.com/wiki/RS232_TO_RS485

Lieferumfang

Sie können auch einen USB TO RS232/485/TTLORUSB TO RS485 zum einfachen Testen kaufen.

• RS232 AUF RS485 x1


• 1,5 m serielles Stecker-zu-Buchse-Kabel x1


• EU 12V Netzteil x1
