Produktbeschreibung
Beschreibung
Der TI INA290 ist ein ultrapräziser Strommessverstärker , der Spannungsabfälle über Shunt-Widerstände in einem weiten Gleichtaktbereich messen kann. Der INA290A1 auf unserer Platine hat eine Verstärkung von 20 Volt pro Volt und wir messen den Strom mit einem 0,05 Ohm Shunt-Widerstand Zusammen ergibt das einen Ausgang von 1 Volt pro Ampere. Wenn dein Board 100mA zieht, wirst du einen Ausgang von 100mV sehen. Der maximale Strom, der gemessen werden kann, beträgt 2 Ampere, und wir haben eine rückstellbare 2A-Sicherung für zusätzlichen Schutz eingebaut.

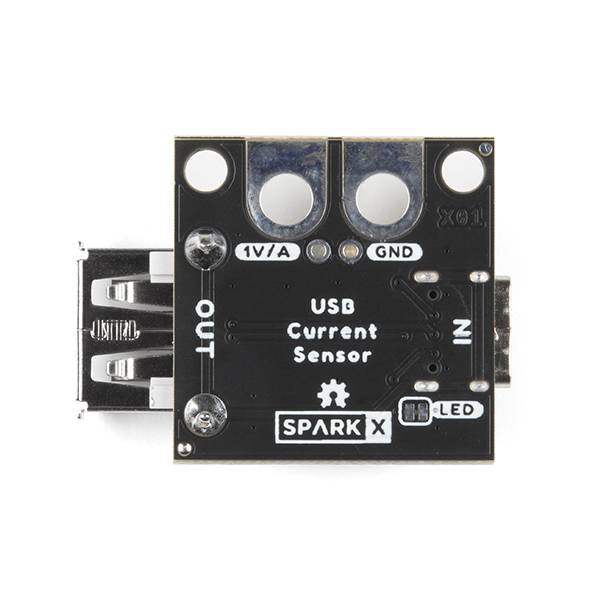

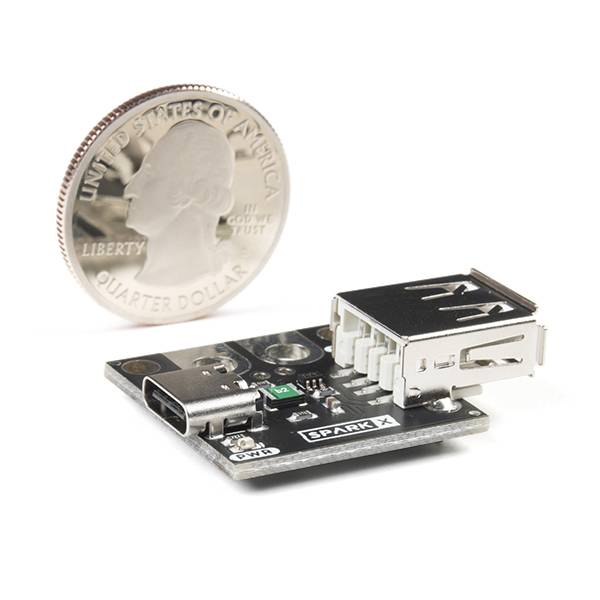

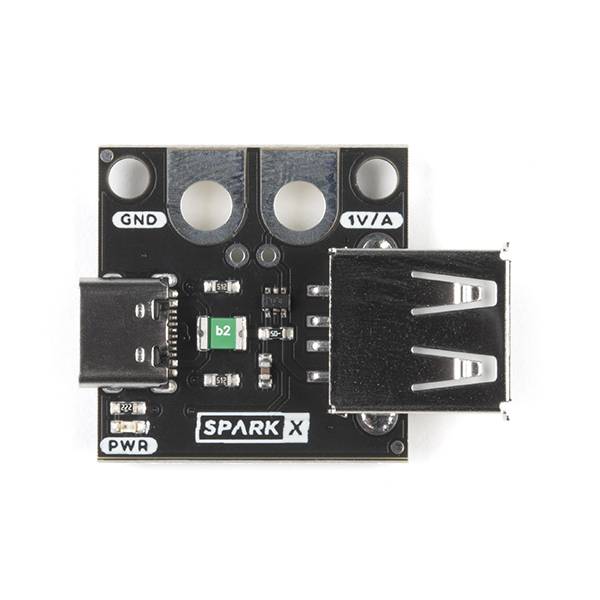

Wir haben sowohl 0,1"-Breakout-Pads als auch Gator-Pads bereitgestellt, um den Anschluss Ihres Multimeters oder Oszilloskops zu erleichtern. Die Stromzufuhr erfolgt über die USB-C-Buchse, die Stromversorgung der Platine über die USB-A-Buchse. Mit einem Paar USB 2.0 A-zu-C-Kabeln können Sie den Eingang mit Ihrem USB-Anschluss oder Netzteil und den Ausgang mit Ihrem Board verbinden. Für den Anschluss an Ihr Oszilloskop könnten Sie unser BNC-auf-Alligator-Kabel nützlich finden. Unser Bananen-zu-Alligator-Koaxialkabel ist perfekt für den Anschluss Ihres Multimeters.
- INA290A1 Ultra-Precise Current Sense Amplifier - Operating supply range (VS): 2.7 V to 20 V
- Common-mode input range: VS to +120 V
- Gain: 20V/V
- Gain error: ±0.1% (maximum)
- Offset voltage: ±12 μV (maximum)
- High bandwidth: 1.1 MHz
- Slew rate: 2 V/μs
- Quiescent current: 370 μA
- Operating temperature range: -40 °C to +125 °C
- 0.05 Ohm Sense Resistor - 0.2W maximum
- Current sensing range: 2A maximum
- Voltage drop at 2A: 0.1VStichwörter
