SparkFun Qwiic Shield for Thing Plus
6,43 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
1-2 Tage
Verkauf & Versand:
BerryBase
6,43 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

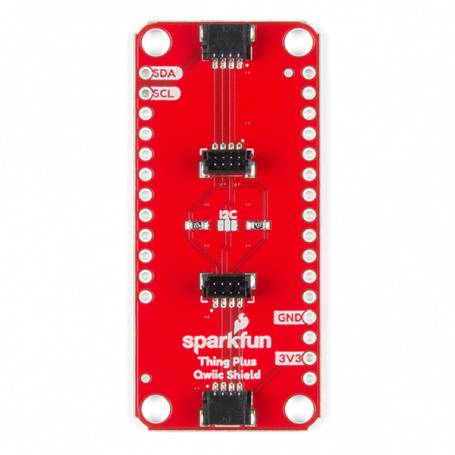

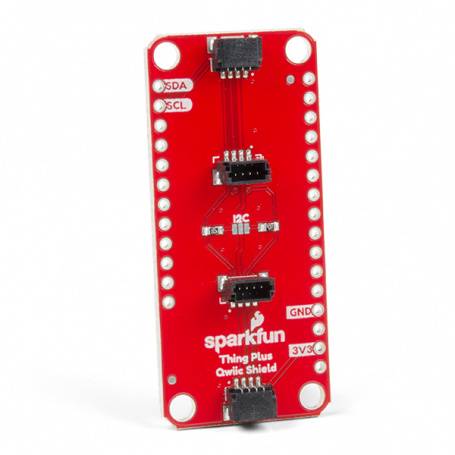

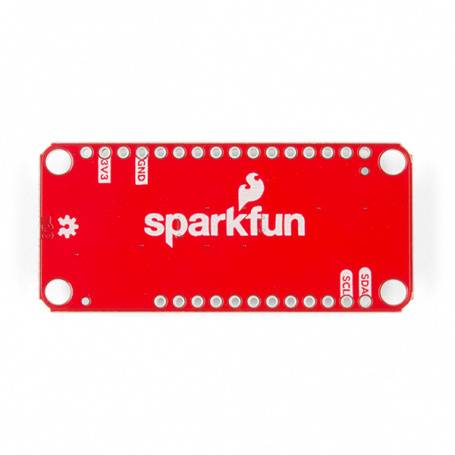

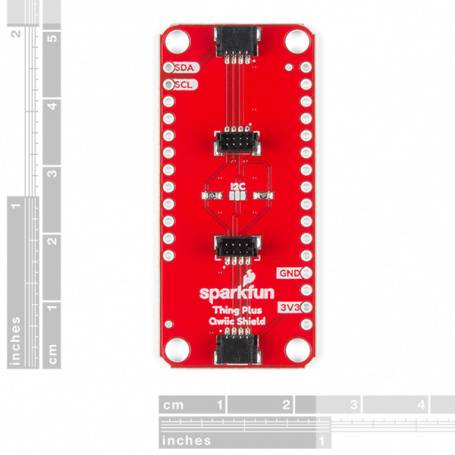

Das SparkFun Qwiic Shield for Thing Plus bietet Ihnen eine schnelle und einfache Möglichkeit, mit Ihren Thing Plus- oder Feather-Boards in das Qwiic-Ökosystem von SparkFun einzutreten. Da die Footprints von Thing Plus und Feather austauschbar sind, können Sie dieses Schild mit jedem Arduino-Entwicklungsboard verwenden, das die beiden verwendet! Diese Abschirmung verbindet den I2C-Bus (GND, 3,3V, SDA und SCL) auf Ihrem Thing Plus mit vier SparkFun-Qwiic-Steckverbindern (zwei horizontal und zwei vertikal montierte). Das Qwiic-Ökosystem ermöglicht eine einfache Verkettung, so dass Sie so viele Qwiic-Geräte anschließen können, wie Sie möchten, solange sich Ihre Geräte auf unterschiedlichen Adressen befinden.
Das Qwiic Shield for Thing Plus wird mit einer 12- und einer 16-poligen Stiftleiste geliefert. Sie müssen die Stiftleisten an die Abschirmung und, falls erforderlich, an Ihre Thing Plus- oder Feather-Platine anlöten. Achten Sie darauf, dass die Markierungen auf dem Qwiic Shield mit den entsprechenden Pins auf Ihrem Thing übereinstimmen, um eine mögliche Beschädigung Ihrer Platinen zu vermeiden.
Das SparkFun Qwiic Connect-System ist ein Ökosystem aus I2C-Sensoren, Aktuatoren, Abschirmungen und Kabeln, das die Prototyperstellung schneller und weniger fehleranfällig macht. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Steckverbinder mit 1 mm Rastermaß. Dies reduziert den Platzbedarf auf der Leiterplatte, und polarisierte Verbindungen bedeuten, dass Sie sie nicht falsch anschließen können.
Umfasst:
- 1x SparkFun Qwiic Shield für Ding Plus
- 1x Federstapelbarer Header-Kit - Neu mit dieser Revision!
Merkmale:
- Ding Plus und Feder-Fußabdruck kompatibel
- 4x Qwiic Verbindungs-Ports
- I2C Überbrücker
- 3,3V und GND-BusseStichwörter
