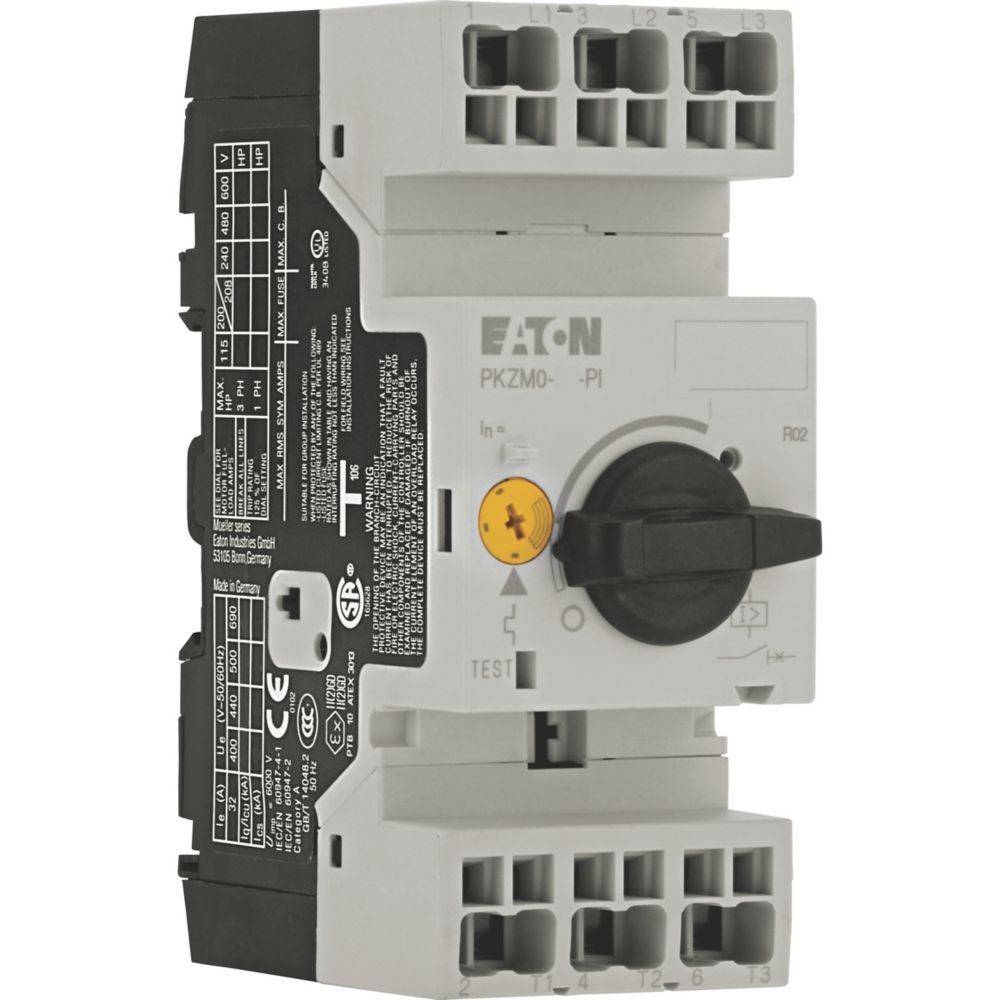

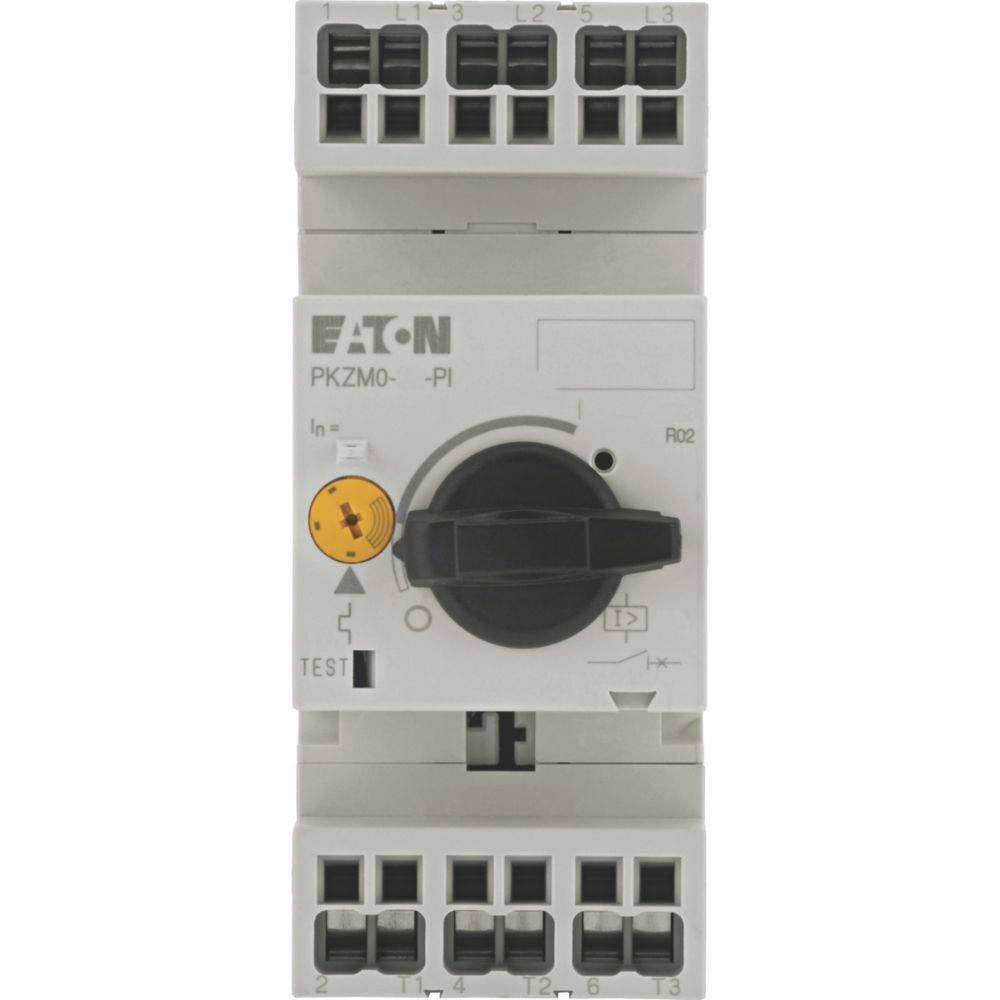

Eaton Transformatorschutzschalt. PKZM0-2,5-T-P#199169

Überblick

Transformatorschutzschalter, IEC/EN 60947, VDE 0660, Überlastauslöser 1,6 - 2,5 A: max. 50 A, Bemessungsdauerstrom Iu 2,5 A, Ausführung des Betätigungselements Drehknopf, Polzahl 3, Gerät IP20, Anschlussklemmen IP20, Lagerung - 40 - 80 °C, Offen -25 - +55 °C, Energie-Einspeiserichtung nach Bedarf

Beschreibung

• hersteller: Eaton
• bezeichnung: Transformatorschutzschalt.
• typ: PKZM0-2,5-T-P#199169
• bemessungsdauerstrom iu: 2,5 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 150 kA
• Überlastauslöser stromeinstellung: 1,6..2,5 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
• einstellbereich des unverzögerten kurzschlussauslösers: 50 A
• verlustleistung: 4,71 W
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Federzuganschluss
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: ja
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• position des anschlusses für hauptstromkreis: sonstige
• ausführung des betätigungselements: Drehknopf
• komplettgerät mit schutzeinheit: nein
• motorantrieb integriert: nein
• motorantrieb optional: nein
• schutzart (ip): IP20
