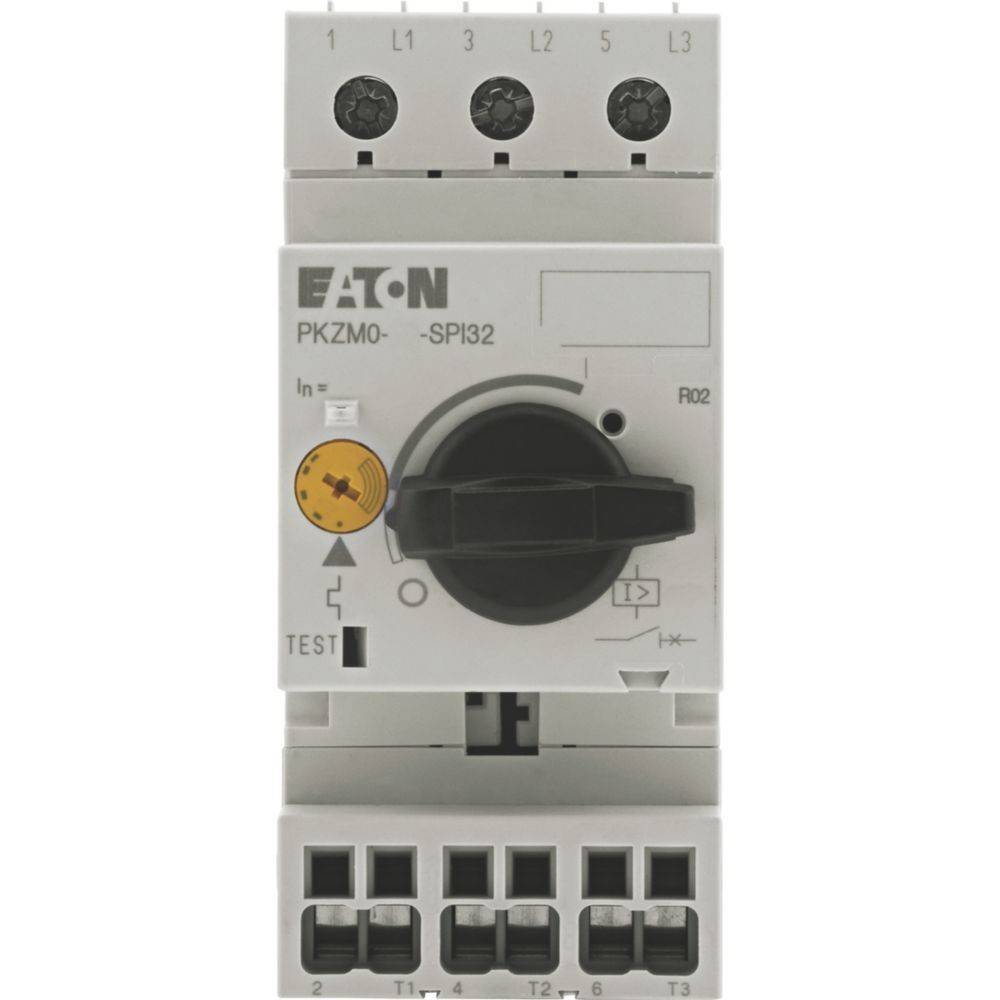

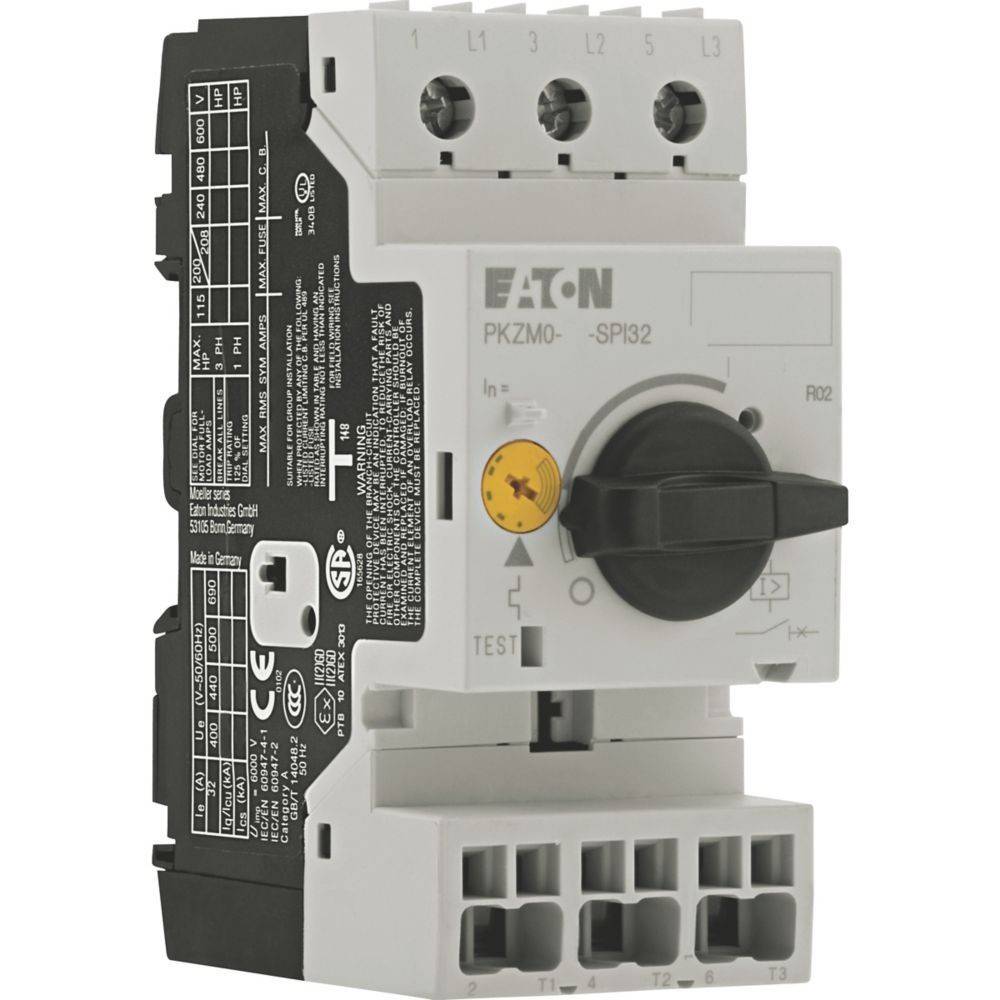

Eaton Motorschutzschalter PKZM0-16-SPI3#199200
Produktbeschreibung
Überblick
Motorschutzschalter, IEC/EN 60947, VDE 0660, Überlastauslöser 10 - 16 A: max. 248 A, Abschalttechnik Thermomagnetisch, Mit thermischem Schutz Ja, Phasenausfallempfindlich Ja, Bemessungsdauerstrom Iu 16 A, Bemessungsbetriebsleistung bei AC-3, 230 V 4 kW, 400 V 7,5 kW, Ausführung des Betätigungselements Drehknopf, Polzahl 3: Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 50 kA, Gerät IP20, Anschlussklemmen IP00, Lagerung - 40 - 80 °C, Offen -25 - +55 °C, Energie-Einspeiserichtung nach Bedarf
Beschreibung
- hersteller: Eaton
- bezeichnung: Motorschutzschalter
- typ: PKZM0-16-SPI3#199200
- Überlastauslöser stromeinstellung: 10..16 A
- einstellbereich des unverzögerten kurzschlussauslösers: 248 A
- mit thermischem schutz: nein
- phasenausfallempfindlich: ja
- auslösetechnik: thermomagnetisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 16 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 4 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 7,5 kW
- verlustleistung: 6,43 W
- anschlussart hauptstromkreis: Schraub-/Federzuganschluss
- ausführung des betätigungselements: Drehknopf
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
- schutzart (ip): IP20
- höhe: 102 mm
- breite: 45 mm
- tiefe: 75 mm
