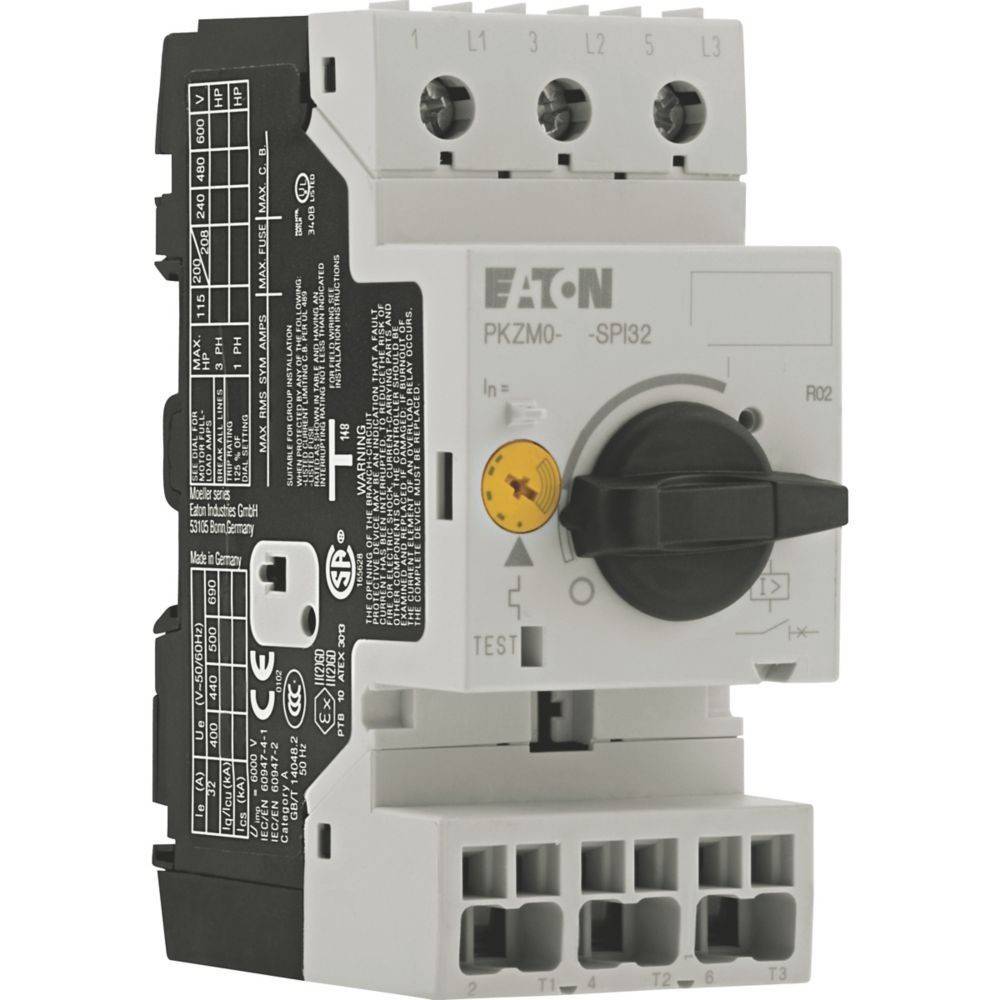

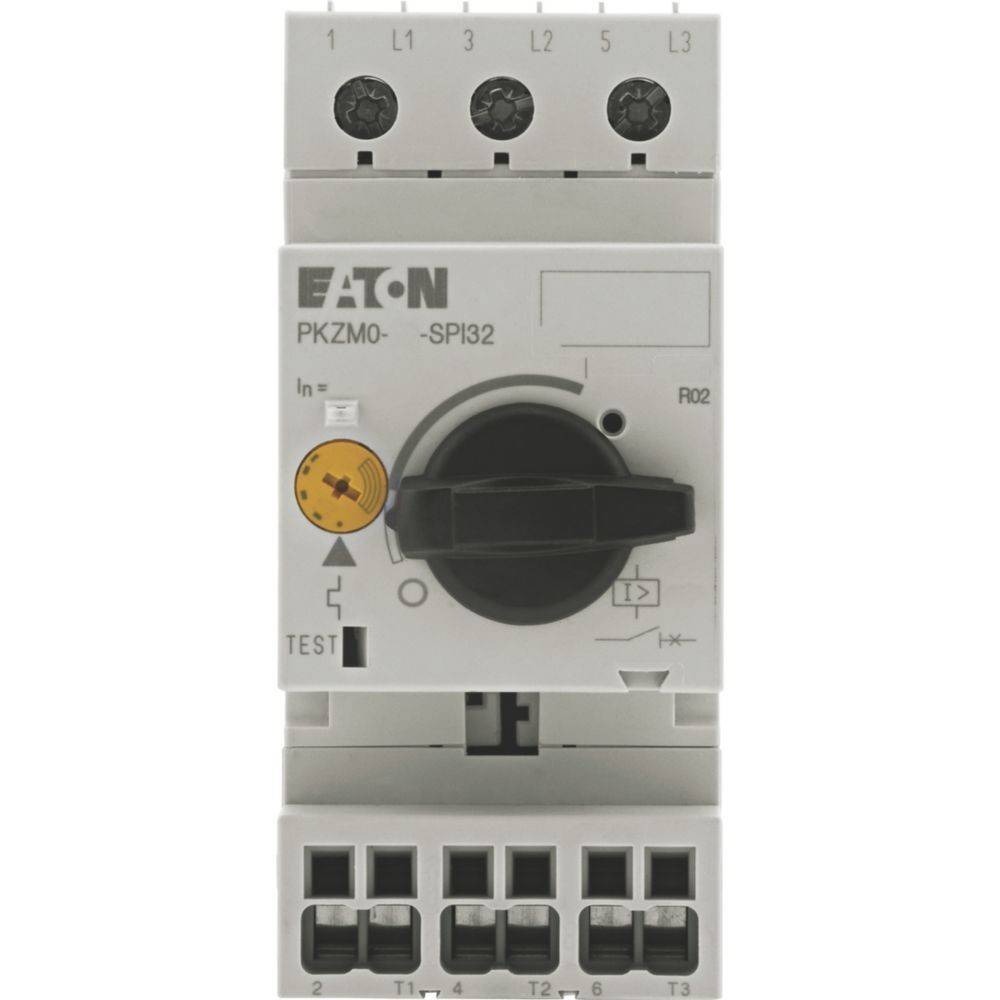

Eaton Motorschutzschalter PKZM0-10-SPI3#199198

Überblick

Motorschutzschalter, IEC/EN 60947, VDE 0660, Überlastauslöser 6,3 - 10 A: max. 155 A, Abschalttechnik Thermomagnetisch, Mit thermischem Schutz Ja, Phasenausfallempfindlich Ja, Bemessungsdauerstrom Iu 10 A, Bemessungsbetriebsleistung bei AC-3, 230 V 2,2 kW, 400 V 4 kW, Ausführung des Betätigungselements Drehknopf, Polzahl 3: Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 150 kA, Gerät IP20, Anschlussklemmen IP00, Lagerung - 40 - 80 °C, Offen -25 - +55 °C, Energie-Einspeiserichtung nach Bedarf

Beschreibung

• hersteller: Eaton
• bezeichnung: Motorschutzschalter
• typ: PKZM0-10-SPI3#199198
• Überlastauslöser stromeinstellung: 6,3..10 A
• einstellbereich des unverzögerten kurzschlussauslösers: 155 A
• mit thermischem schutz: nein
• phasenausfallempfindlich: ja
• auslösetechnik: thermomagnetisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 10 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 2,2 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• verlustleistung: 6,48 W
• anschlussart hauptstromkreis: Schraub-/Federzuganschluss
• ausführung des betätigungselements: Drehknopf
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 150 kA
• schutzart (ip): IP20
• höhe: 102 mm
• breite: 45 mm
• tiefe: 75 mm
