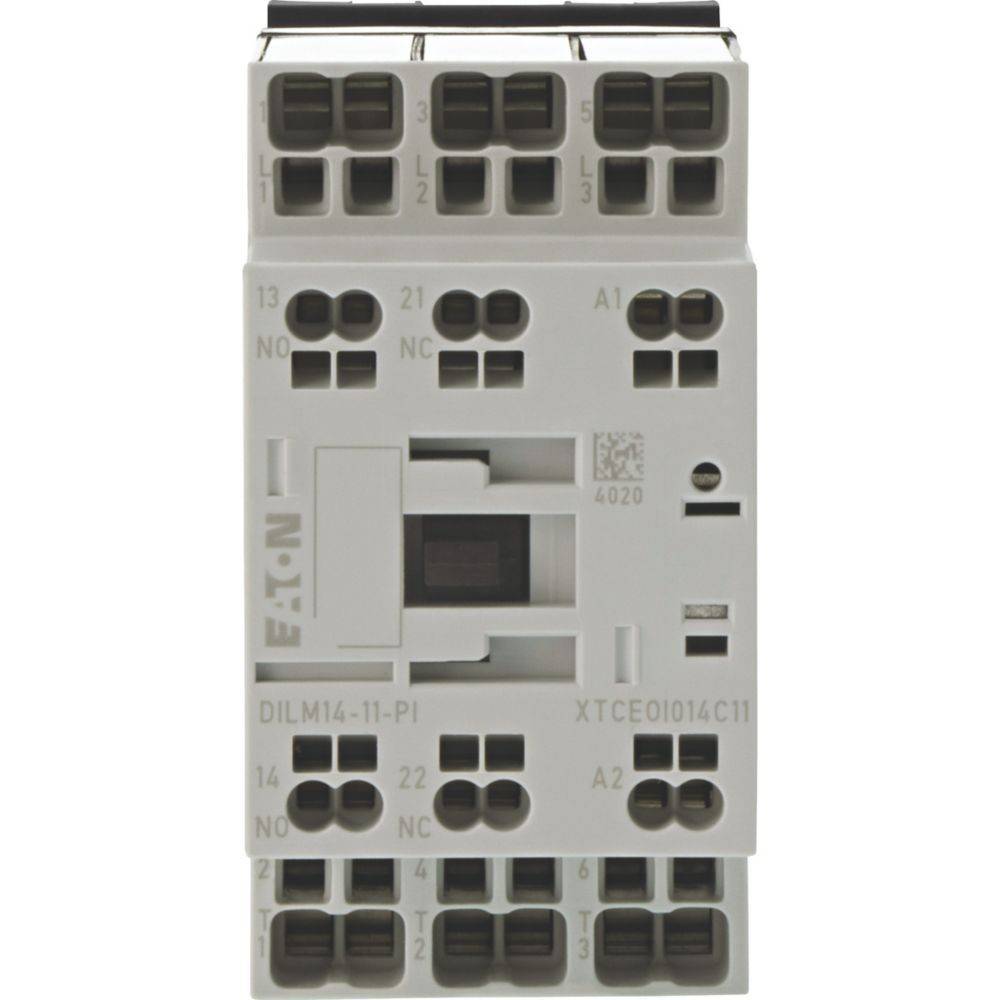

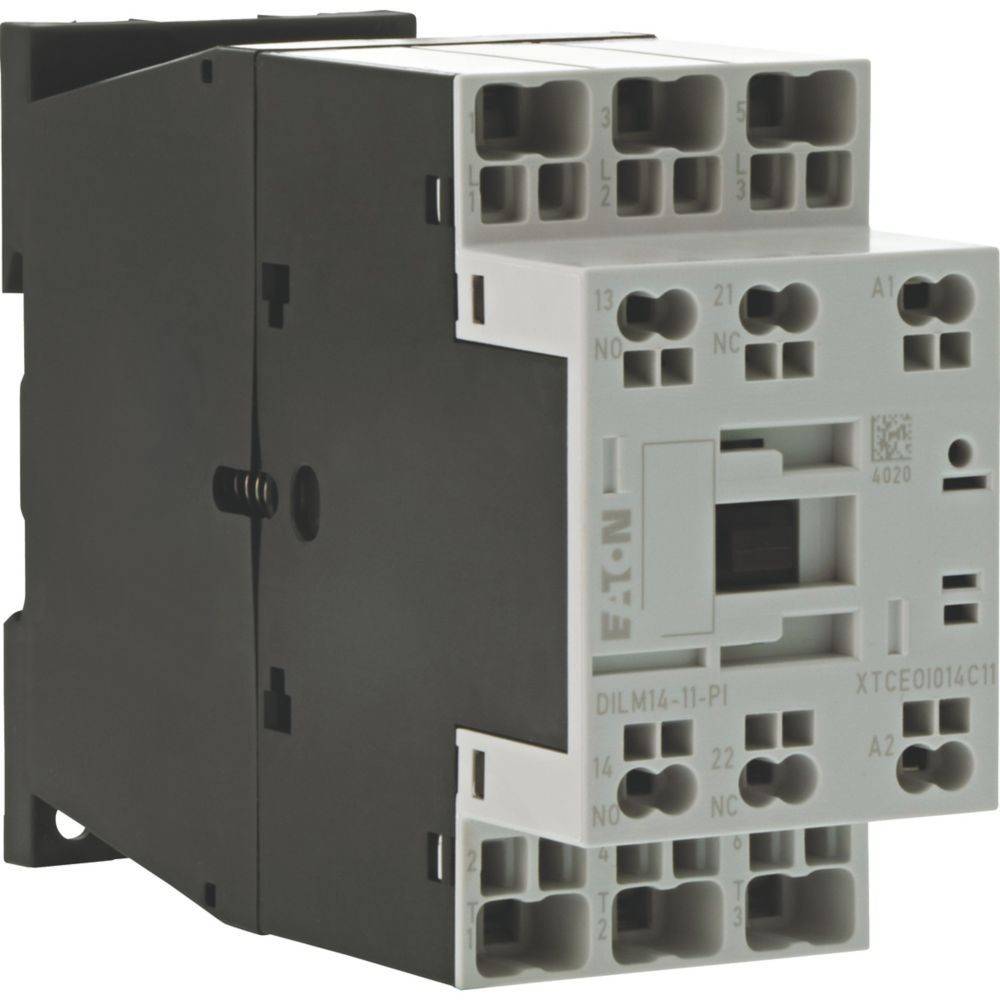

Eaton Leistungsschütz DILM14-11(RDC#199278

Überblick

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 14 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz
• typ: DILM14-11(RDC#199278
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 27 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Federzuganschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 40 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 14 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 5,5 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 7 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
• bemessungsbetriebsleistung nema: 0 kW
• anzahl der hilfskontakte als schließer: 1
• anzahl der hilfskontakte als Öffner: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 85 mm
• tiefe: 115 mm
