Beschreibung

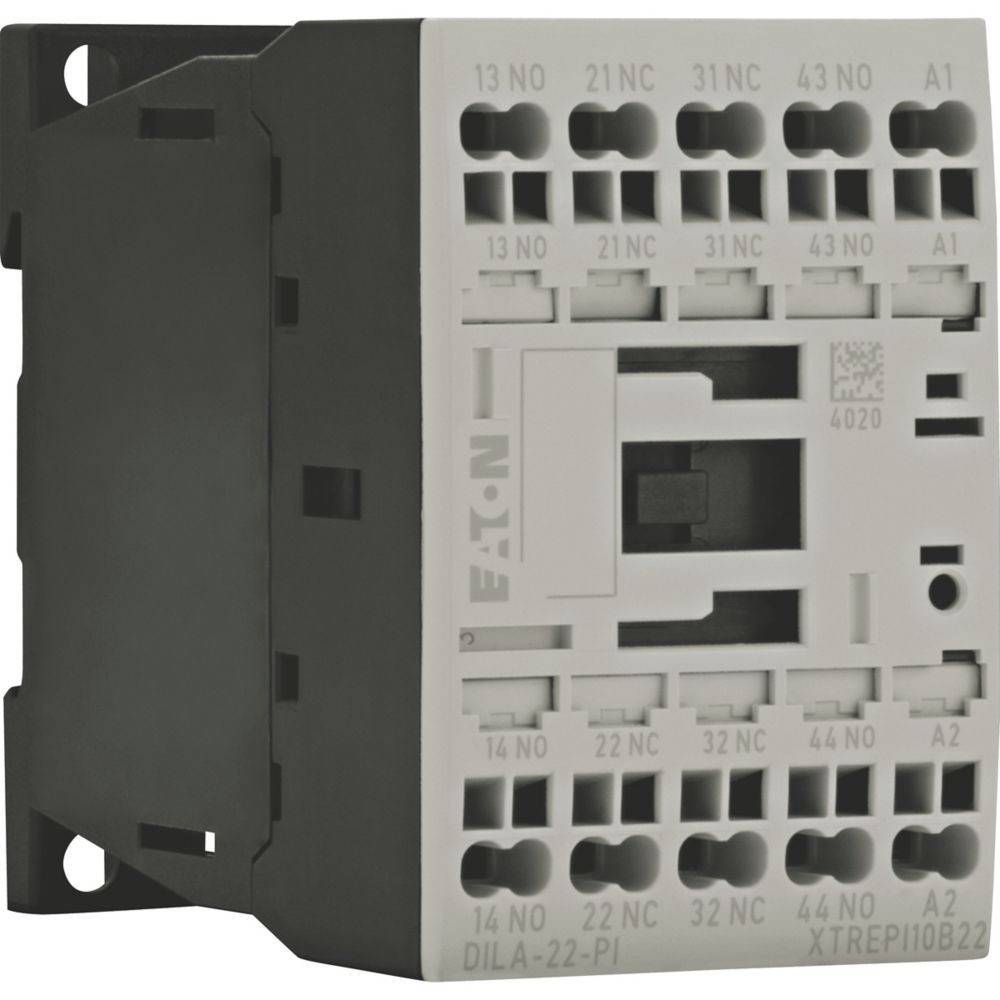

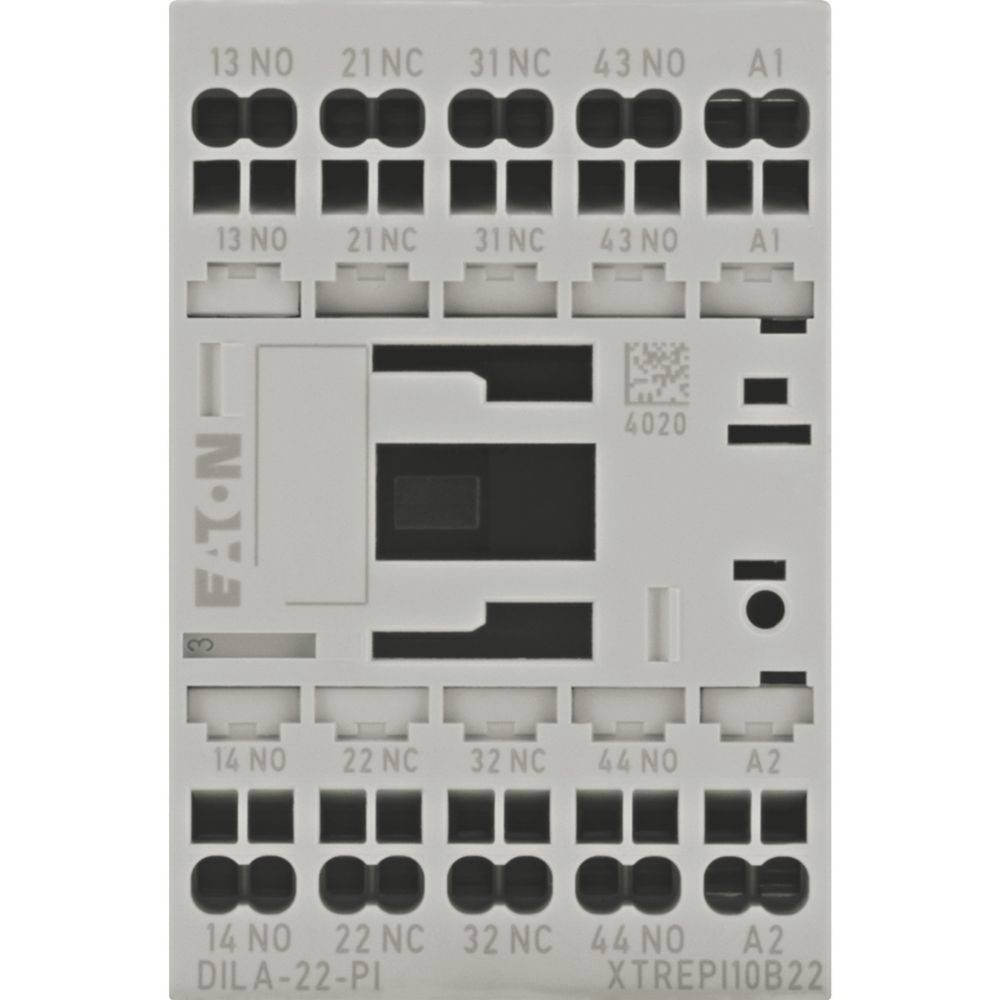

Hilfsschütz, Sortiment: DILA Relais, Anwendung: Hilfsschütze, Beschreibung: Basisgeräte mit positiven Betriebskontakten, Anschlusstechnik: Push-in-Klemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22E, Kombinierbar mit Hilfsschaltermodul: DILA-XHI(V) -PI, Betätigungsspannung: 24 V 50/60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005
Eigenschaften
- hersteller: Eaton
- bezeichnung: Hilfsschütz
- typ: DILA-22(24V50#199216
- bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 24 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- bemessungsbetriebsstrom: 16 A
- bemessungsbetriebsstrom ie, 400 v: 4 A
- montageart: DIN-Schiene/Schraube
- mit led-anzeige: nein
- geeignet für handbedienung: nein
- schnittstelle: nein
- anzahl der hilfskontakte als Öffner: 2
- anzahl der hilfskontakte als schließer: 2
- betriebsspannung bei ac 50 hz: 17..500 V
- betriebsspannung bei ac 60 hz: 17..500 V
- betriebsspannung bei dc: 24..220 V
- spannungsart der betriebsspannung: AC/DC
- bemessungsschaltstrom: 16 A
- anschlussart hilfsstromkreis: Steckklemmanschluss
- breite: 45 mm
- höhe: 68 mm
- tiefe: 75 mm
