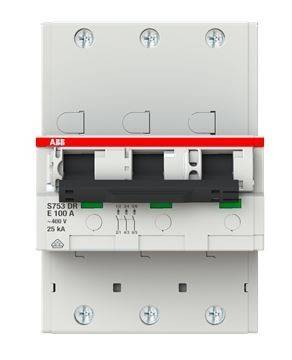

ABN SHU-Schalter 1 XHA399-5

Überblick

Selektiver Haupt-Leitungsschutzschalter VDE zertifiziert nach IEC / EN 60947-2: Verwendung als Gruppen- oder Vorsicherungsautomat anstelle von NH-Sicherungen oder anderen Überstrom-Schutzorganen in Hauptverteilungen oder Schaltanlagen. Sorgt für eine vollständige Selektivität für vor und nachgeschaltete Schutzvorrichtungen aufgrund der einzigartigen Energiebegrenzung im Fehlerfall. Kein Neutralleiteranschluss nötig, da dieser spannungsunabhängig ist. Aufnahme für die Hutschienenbefestigung vorgesehen. Das 3-polige Geräte kann mittels Sammelschienenadapter XAS3-5 auf ein 40mm Sammelschienen-System gesetzt werden.

Beschreibung

• hersteller: ABN
• bezeichnung: SHU-Schalter 1 3pol 100A Hutschiene
• typ: XHA399-5
• auslösecharakteristik: E
• polzahl: 3
• bemessungsstrom: 100 A
• bemessungsspannung: 400 V
• bemessungsisolationsspannung ui: 690 V
• bemessungsabschaltvermögen: 25 kA
• mitschaltender neutralleiter: nein
• frequenz: 50 Hz
• Überspannungskategorie: 4
• verschmutzungsgrad: 3
• bemessungsstoßspannungsfestigkeit: 6 kV
• montageart: DIN-Schiene
• schutzart (ip): IP20
• baugröße (nach din 43880): 3
