Beschreibung

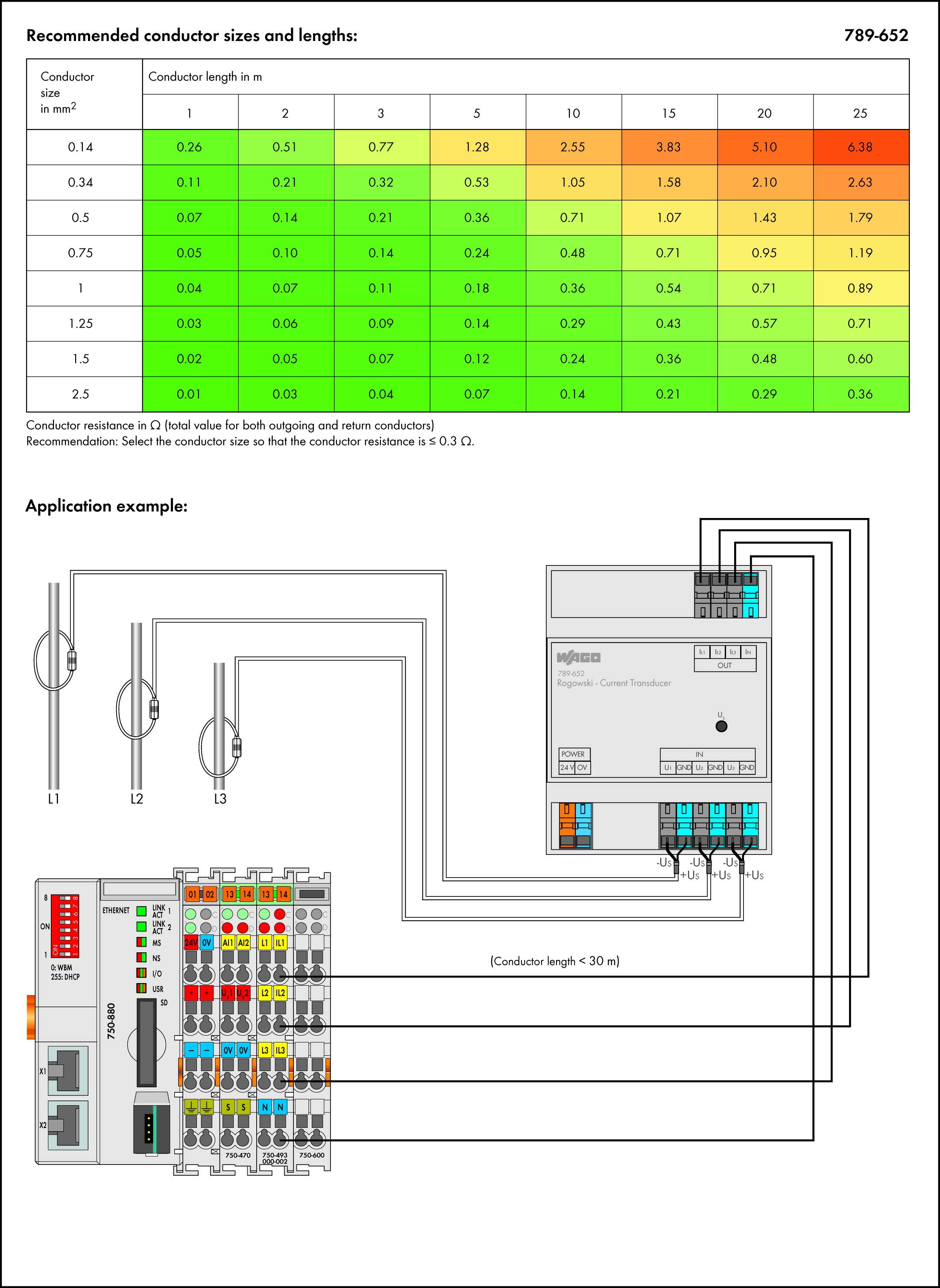

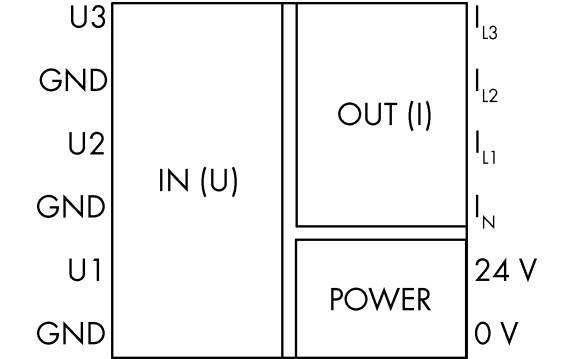

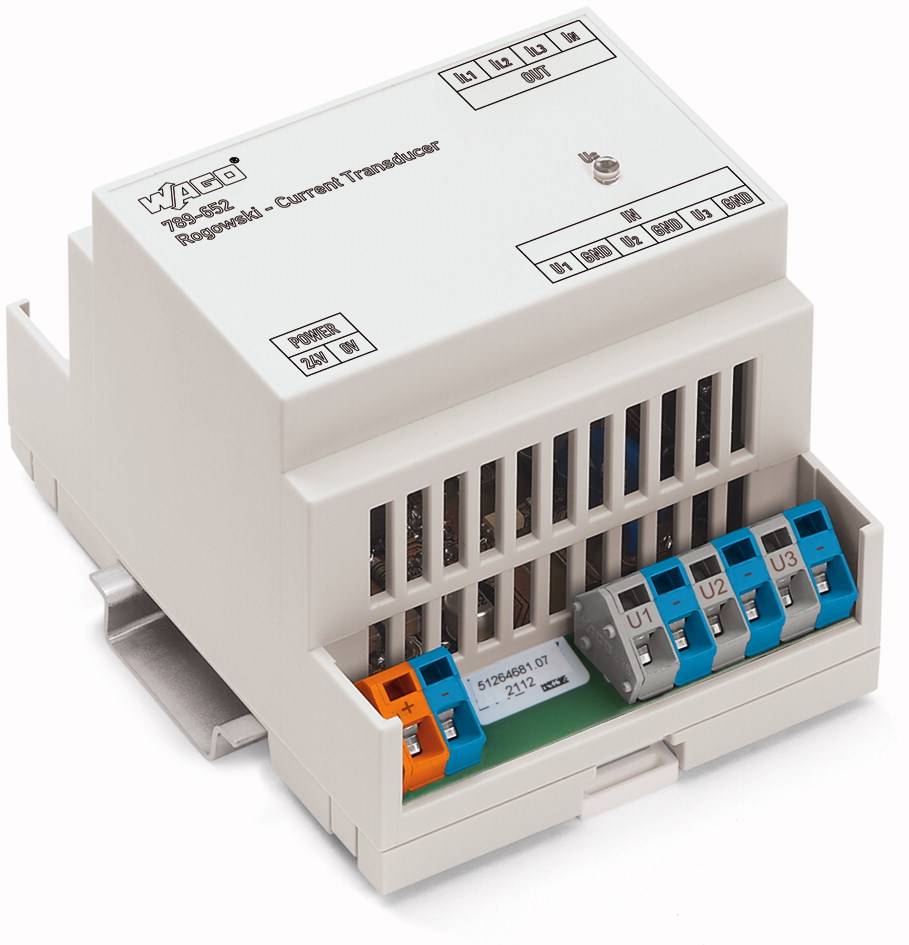

Die Auswerteschaltung für Rogowski-Spulen dient der Erfassung von Wechselströmen im Drehstromsystem im Bereich von 5 … 500 A. Über drei Rogowski-Spulen wird das Magnetfeld um den jeweiligen Leiter herum berührungslos erfasst und als proportionales Spannungssignal an die Auswerteschaltung geleitet. Die Auswerteschaltung bereitet drei Spannungssignale phasenrichtig auf und wandelt diese in Wechselstromsignale von 100 mA, die an die 3-Phasen-Leistungsmessklemme 750-494 übergeben werden. Die im WAGO-I/O-SYSTEM betriebene 3-Phasen-Leistungsmessklemme 750-494 erlaubt die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes wie Spannungen, Ströme, Wirkleistung und Energieverbrauch. Der Anwender ist so jederzeit in der Lage, den Belastungszustand (Schieflage, Blindanteile) zu ermitteln, den Verbrauch zu optimieren und die Maschine oder Anlage vor Schäden und Ausfällen zu bewahren. Durch die einfache Montage der Rogowski-Spulen ist auch die nachträgliche Ausrüstung bestehender Anlagen ohne Unterbrechung des Prozesses möglich.
