Adafruit,1.2inch,8x8 LED Matrix,I2C Backpack,Yellow Green,Arduino,1051
Adafruit Small 1.2inch 8x8 LED Matrix with I2C Backpack Yellow Green for Arduino 1051
18,34 €
inkl. MwSt.
zzgl.
18,34 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Eine lustige Art, eine kleine Anzeige zu machen, ist die Verwendung einer 8x8-Matrix oder einer 4-stelligen 7-Segment-Anzeige . Solche Matrizen sind 'gemultiplext' - um 64 LEDs zu steuern, braucht man also 16 Pins. Das sind eine Menge Pins, und es gibt Treiberchips wie den MAX7219 die eine Matrix für dich steuern können, aber es ist eine Menge Verdrahtung nötig, und sie nehmen eine Menge Platz weg.
Hier bei Adafruit fühlen wir deinen Schmerz! Wäre es nicht fantastisch, wenn man eine Matrix ohne viel Verkabelung steuern könnte? Genau da kommen diese hübschen LED-Matrix-Rucksäcke ins Spiel. Wir haben sie in drei Varianten - eine Mini 0,7" 8x8, eine kleine 1,2" 8x8 und eine 4-stellige 0,56" 7-Segment.
Die Matrizen verwenden einen Treiberchip, der die ganze schwere Arbeit für dich erledigt: Sie haben einen eingebauten Taktgeber, so dass sie die Anzeige multiplexen können. Sie verwenden Konstantstromtreiber für ultrahelle, konsistente Farben (die obigen Bilder wurden mit der schwächsten Einstellung fotografiert, um unsere Kamera nicht zu überlasten!), 1/16-Schritt-Dimmung des Displays, alles über eine einfache I2C-Schnittstelle. Diese 1,2"-Matrix-Rucksäcke werden mit drei Adresswahl-Jumpern geliefert, so dass Sie bis zu acht 1,2"-8x8s (oder eine Kombination, z.B. vier 1,2"-8x8s und vier 7-Segmente usw.) an einen einzigen I2C-Bus anschließen können.

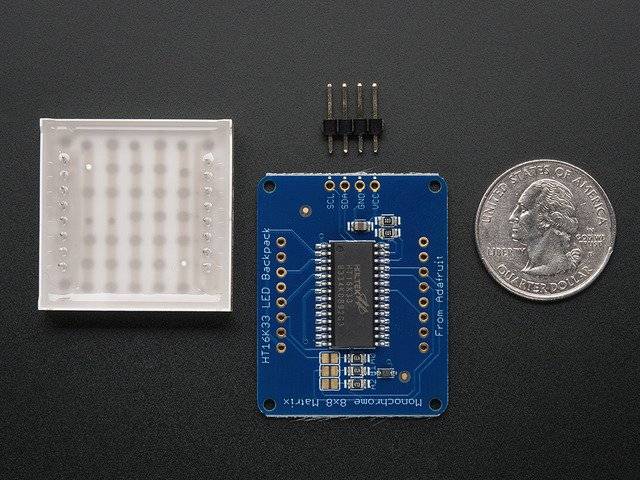

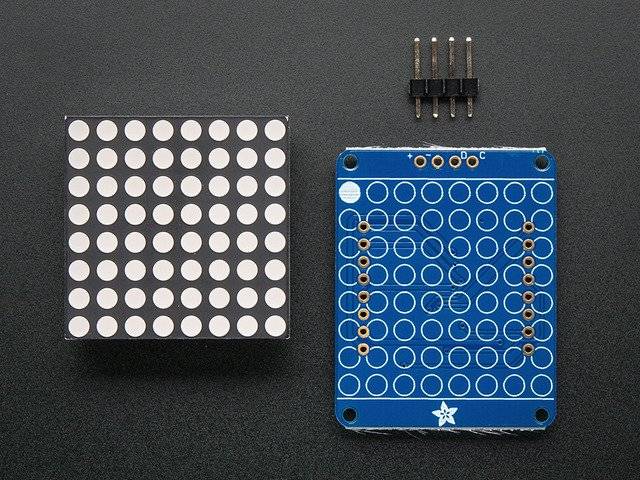

Das Produktkit wird geliefert mit:
- Ein vollständig getesteter und montierter 1,2"-LED-Rucksack
- Hervorragend leuchtende 1,2" 8x8 gelb-grüne Matrix
- 4-polige Stiftleiste
Ein wenig Lötarbeit ist erforderlich, um die Matrix auf dem Rucksack zu befestigen, aber das ist sehr einfach und dauert nur etwa 5 Minuten.
Dieses Board/Chip verwendet I2C 7-Bit Adressen zwischen 0x70-0x77, wählbar mit Jumper.
