Produktbeschreibung
Beschreibung

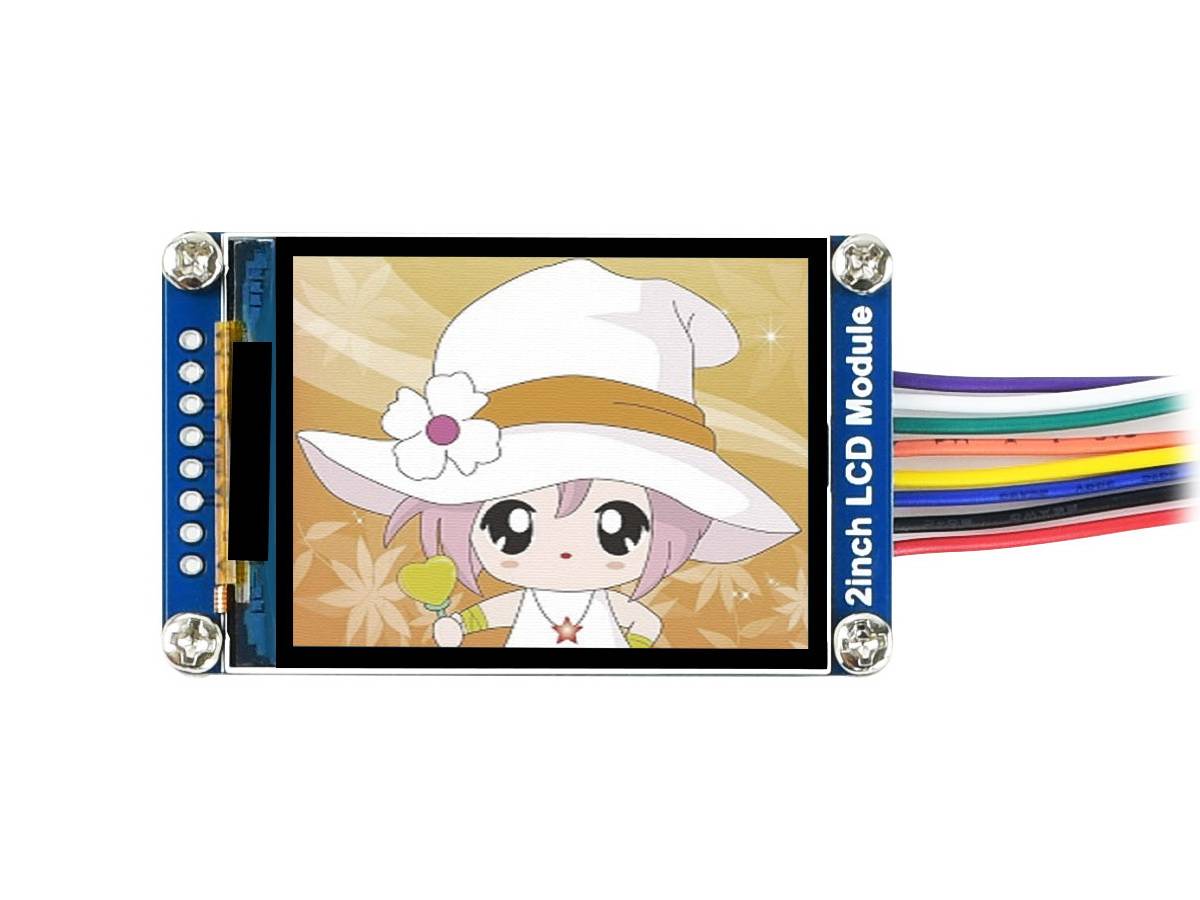

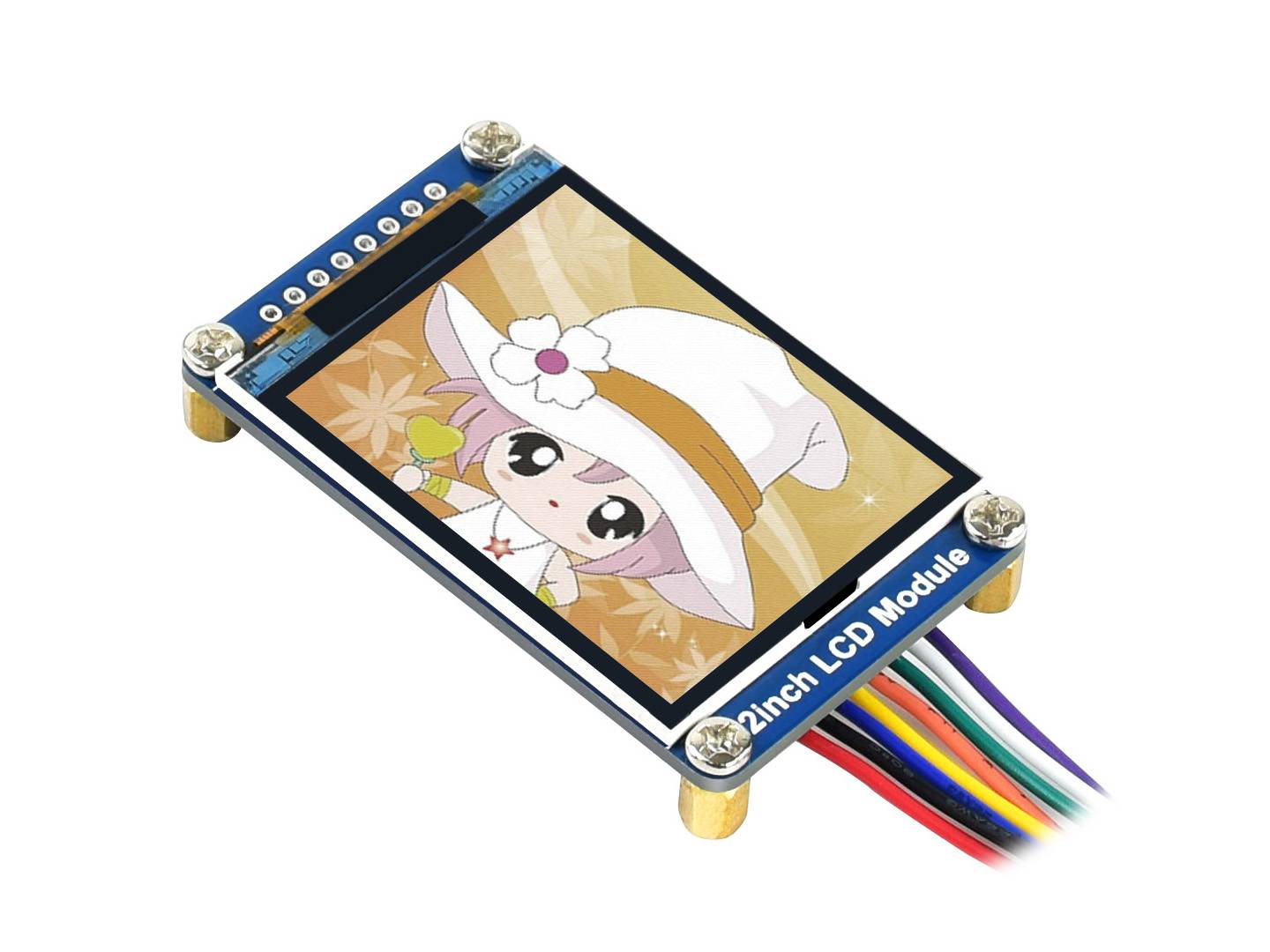

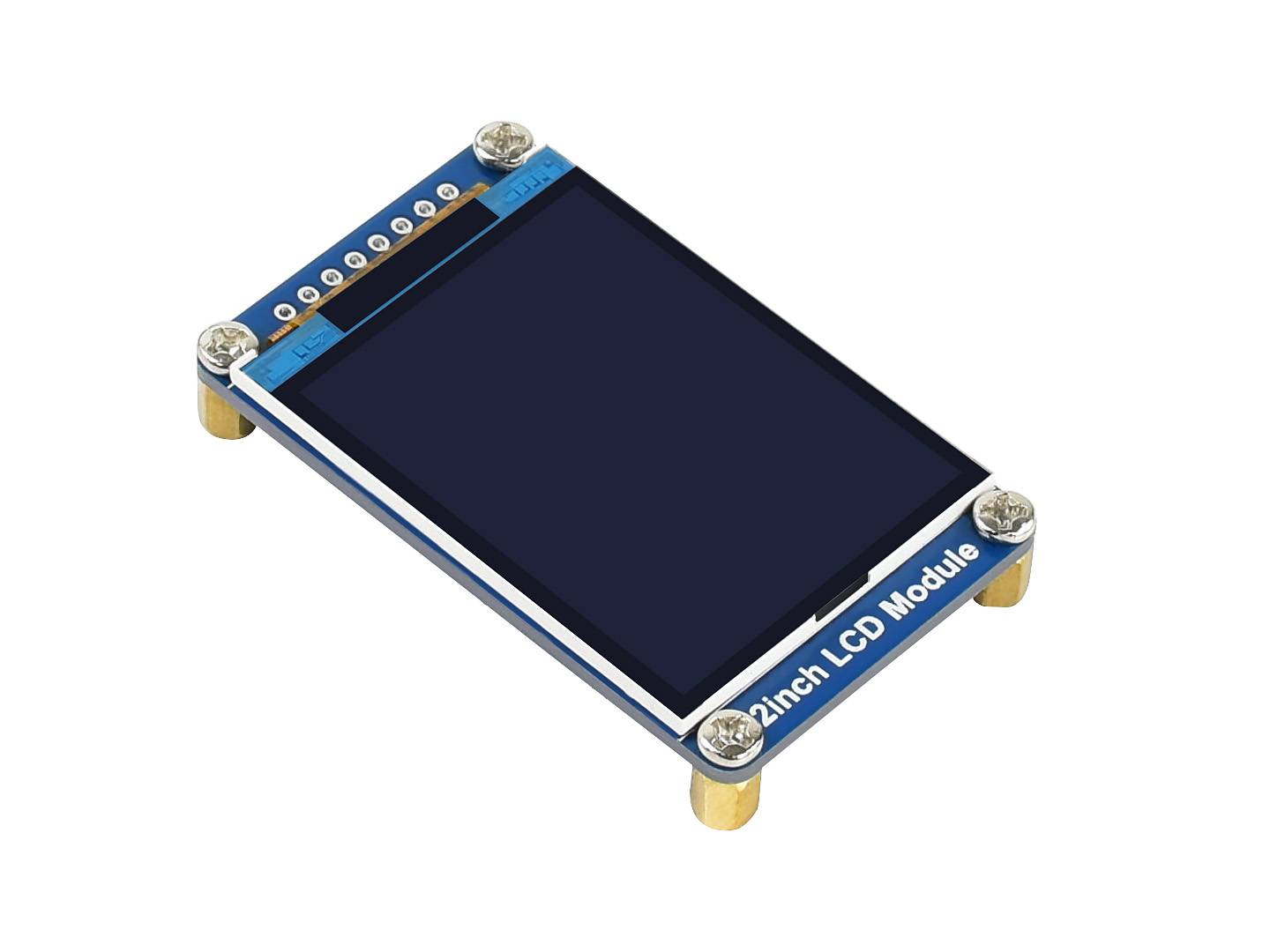

2-Zoll-LCD-Anzeigemodul, IPS-Bildschirm, Auflösung 240 x 320. Eingebetteter ST7789VW-Treiberchip mit SPI-Schnittstelle.
- Größe: 2"
- Auflösung: 240 x 320
- Anzeigefarbe: 262 K
- Schnittstelle: SPI
- Treiber: ST7789VW
Spezifikationen
- BETRIEBSPANNUNG: 3,3V / 5V
- AUFLÖSUNG: 240 x 320 Pixel
- KOMMUNIKATIONSSCHNITTSTELLE: 4-Draht-SPI
- DISPLAY-GRÖSSE: 30,60 x 40,80 mm
- ANZEIGEFELD: IPS
- PIXELGRÖSSE: 0,0975 x 0,0975 mm
- TREIBER: ST7789VW
- MODULGRÖSSE: 58,0 x 35,0 mm
- Gewicht: 0,024 kg

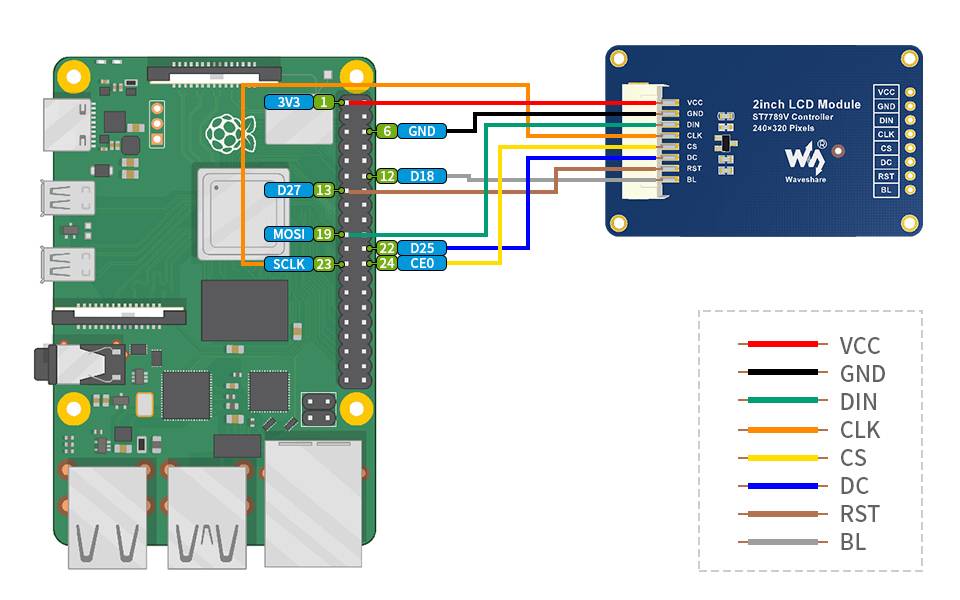

Pinbelegung
- VCC: Stromversorgung (3,3 V / 5 V Eingang)
- GND: Masse
- DIN: SPI-Dateneingabe
- CLK: SPI-Takteingang
- CS: Chipauswahl, niedrig aktiv
- DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
- RST: Zurücksetzen, niedrige aktive BL-Hintergrundbeleuchtung
Wiki: www.waveshare.com/wiki/2inch_LCD_Module
PAKETINHALT
- 2-Zoll-LCD-Modul x1
- PH2.0 20 cm 8Pin x1
