Produktbeschreibung
Beschreibung

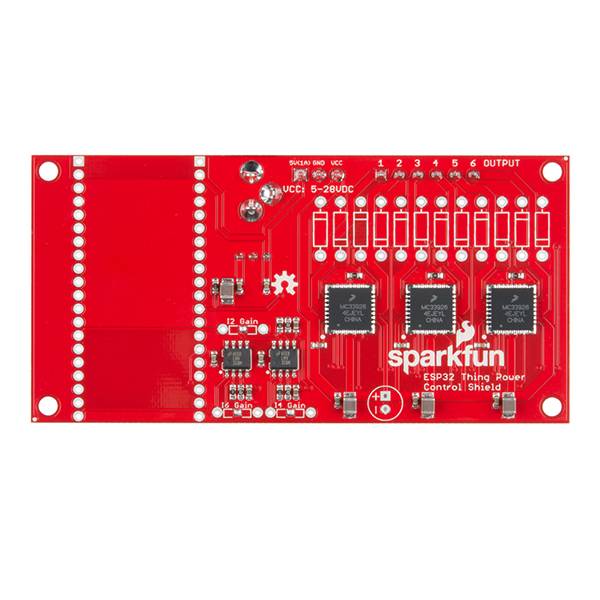

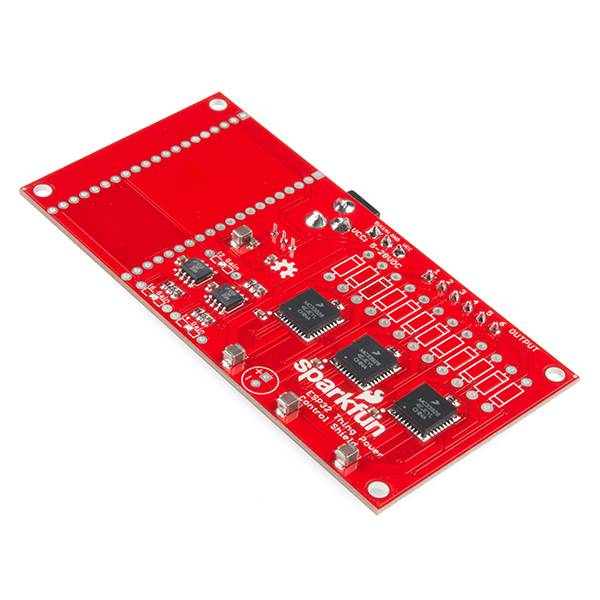

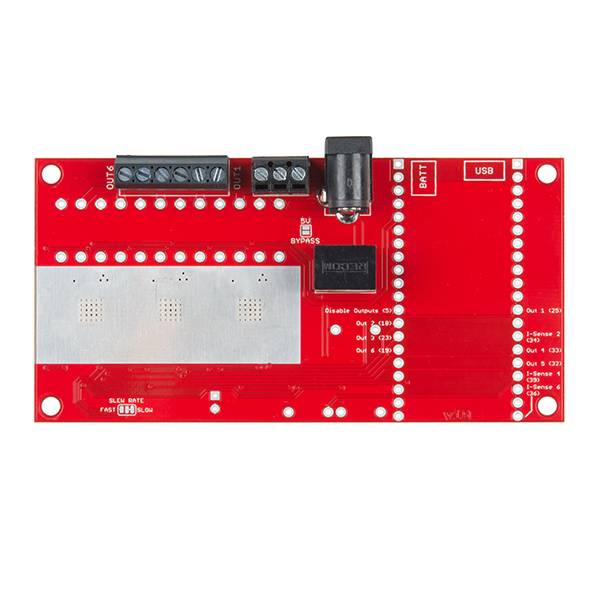

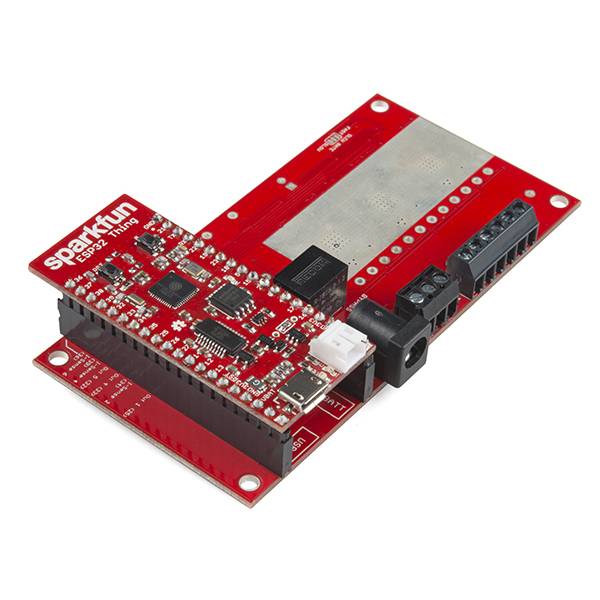

Der SparkFun ESP32 Thing Power Control Shield ermöglicht es dem ESP32 Thing, bis zu 5A einer DC-Last zu schalten und bietet eine Vielzahl von Optionen zur Steuerung Ihres nächsten Projekts! Mit einem Standard-Spannungsbereich von 5-28VDC kann die Leistung auf zwei Arten an diesen Shield angeschlossen werden. Die erste ist der Steckverbinder in Form einer Hülse, jedoch mit einem maximalen Nennstrom von 2,5A (für leichte Lasten ausgelegt). Die zweite Möglichkeit ist der 3-Pin-Schraubanschluss, der Anschlüsse für VCC, Masse und einen 5V-Ausgang hat. Die Versorgungsspannung wird auf 5V heruntergeregelt, um das ESP32-Ding zu versorgen, sowie ein Lüfter, um das Board bei hohen Lasten kühl zu halten.
Das Herzstück der Karte sind drei MC33926-Motortreiber von NXP Semiconductors. Während die Platine theoretisch bis zu insgesamt 30 A schalten kann, wurden die Leistungsbahnen in der Platine und den Steckverbindern nur bis zu insgesamt 10 A über die sechs Ausgangspins getestet. Neben dem Ein- und Ausschalten von DC-Lasten verfügt der MC33926 über drei eingebaute Stromsensoren, die mit den Ausgangspins 2, 4 und 6 verbunden sind. Jeder der Stromsensoren ist an einen Operationsverstärker LMV358 angeschlossen, um die Verstärkung jeder Strommessung einzustellen.
Aufgrund eines Nachteils, da der MC33926 nur einen Stromsensor pro Treiber besitzt, haben wir dem Power Control Shield eine Funktion für Lasten kleiner als 5A hinzugefügt. Bei kleineren Lasten kann die Empfindlichkeit des im ESP32-Ding eingebauten 12-Bit-Analog-Digital-Wandlers (ADC) durch Lösen der Lötbrücke und Einlöten der entsprechenden Rückkopplungswiderstände maximiert werden. Wir haben eine vollständige Tabelle in unserem Hookup-Leitfaden unten geschrieben.
Hinweis: Dieses Produkt enthält nur die SparkFun ESP32 Ding Power Control Abschirmung. Das ESP32-Ding, die Kopfstücke und der optionale thermische Lückenfüller müssen separat erworben werden.Stichwörter
SparkFun, ESP32, Thing, Power, Control
-
