Produktbeschreibung
Beschreibung

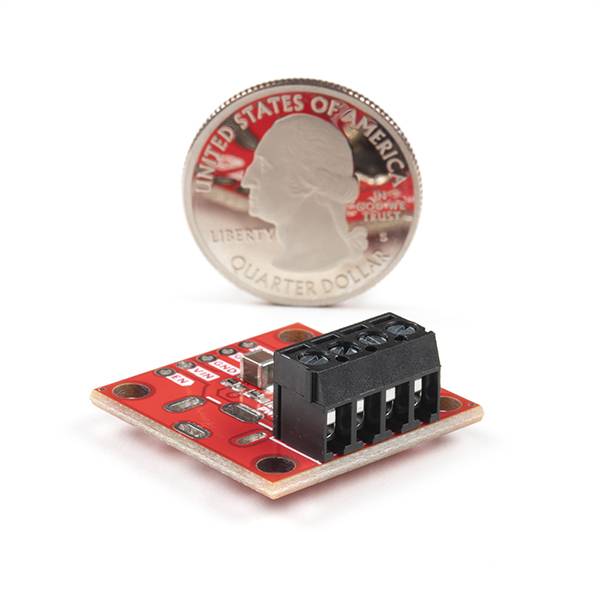

SparkFun Buck Regulator Breakout. Mit dem AP63203 von Diodes Inc. nutzt dieses Breakout-Board die Vorteile eines 2A-Synchron- Buck-Wandlers mit einem weiten Eingangsspannungsbereich von 3,8V bis 32V und einem voll integrierten 125mΩ High-Side-Leistungs-MOSFET/68mΩ Lowside-Leistungs-MOSFET für eine hocheffiziente DC/DC-Abwärtswandlung. All dies ist in einem flachen TSOT26-Gehäuse untergebracht.

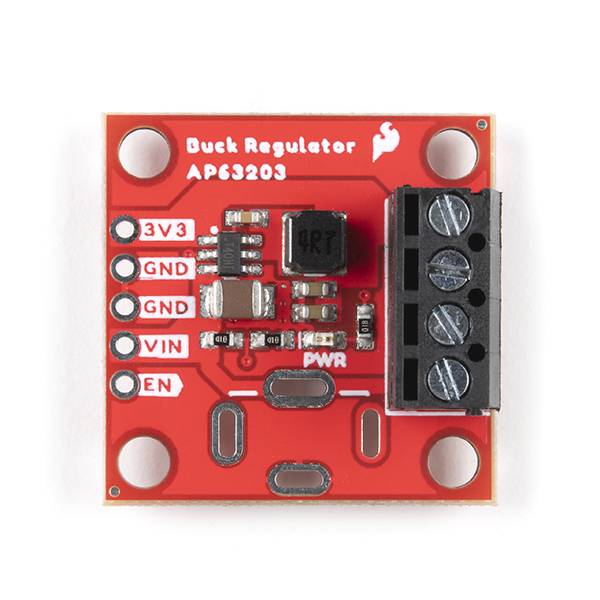

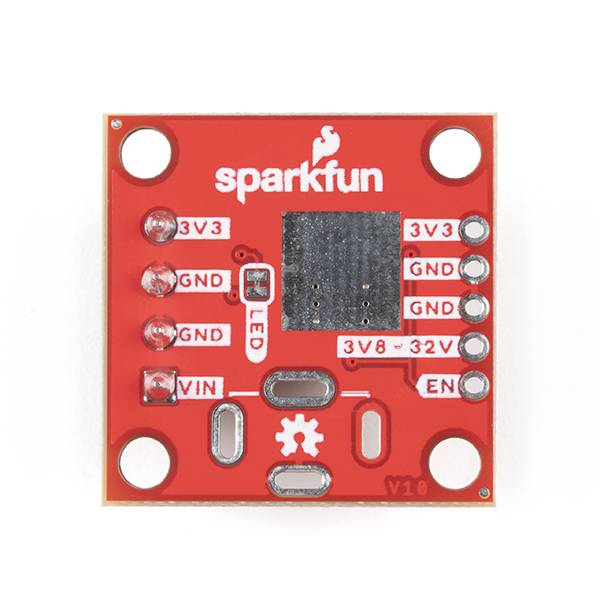

Die Eingangsleistung für diesen Buck-Regler kann auf verschiedene Weise zugeführt werden. Es gibt Schraubklemmen auf der rechten Seite der Platine, Lötpads für einen Klinkenstecker, der auf der Ober- oder Unterseite der Platine montiert werden kann, und die durchkontaktierten Löcher auf der linken Seite der Platine können alle als Eingang verwendet werden. Der Ausgang kann über die Schraubklemmen oder die durchkontaktierten Löcher abgegriffen werden. Um einen Teil der überschüssigen Wärme abzuführen, haben wir auf der Rückseite der Platine ein Kupferpad für einen Kühlkörper angebracht.
Merkmale:
- VIN 3,8V bis 32V
- VOUT 3.3V
- Bis zu 2A kontinuierlicher Ausgangsstrom
- 0,8V ± 1% Referenzspannung
- 22µA ultraniedriger Ruhestrom
- Schaltfrequenz - 1,1MHz
- Unterstützt Pulsfrequenzmodulation (PFM) - Bis zu 80% Wirkungsgrad bei 1mA Leichtlast
- Bis zu 88% Wirkungsgrad bei 5mA-Leichtlast
- Feste Ausgangsspannung - 3,3V
- Eigenes Gate-Treiber-Design für beste EMI-Reduzierung
- Frequenzspreizspektrum (FSS) zur Reduzierung der EMI
- Präzisionsfreigabeschwelle zur Einstellung der UVLO
- Schutzschaltungen - Überspannungsschutz
- Zyklusweise Spitzenstrombegrenzung
- Thermische AbschaltungStichwörter
