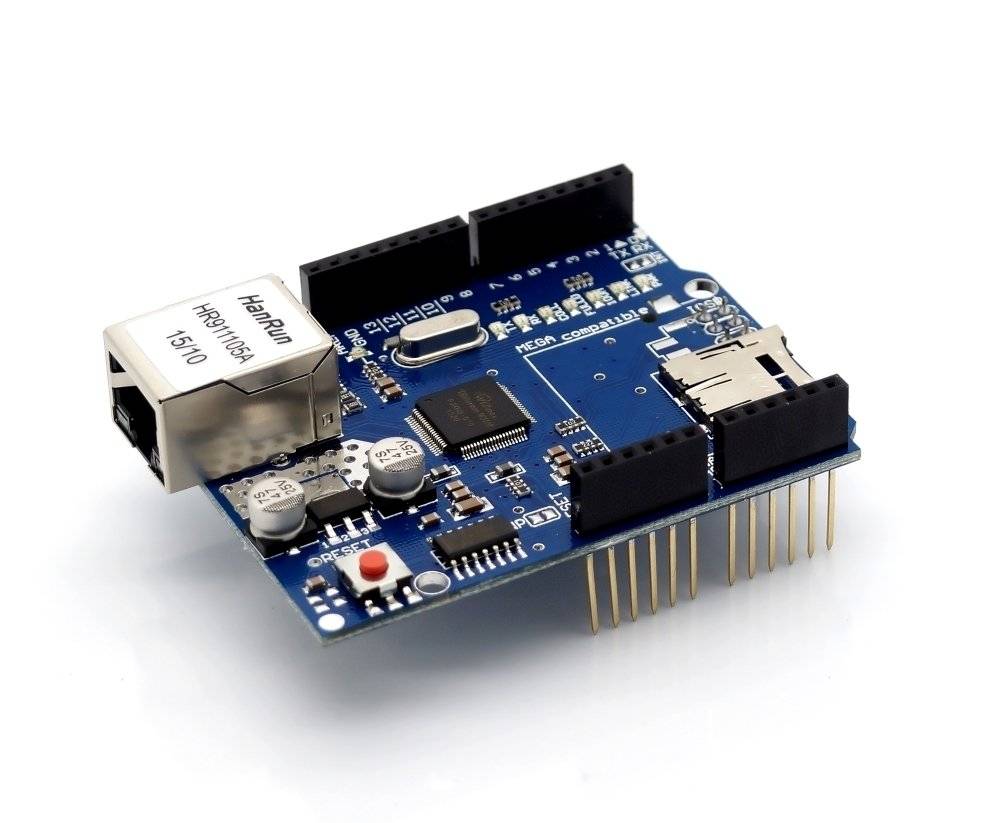

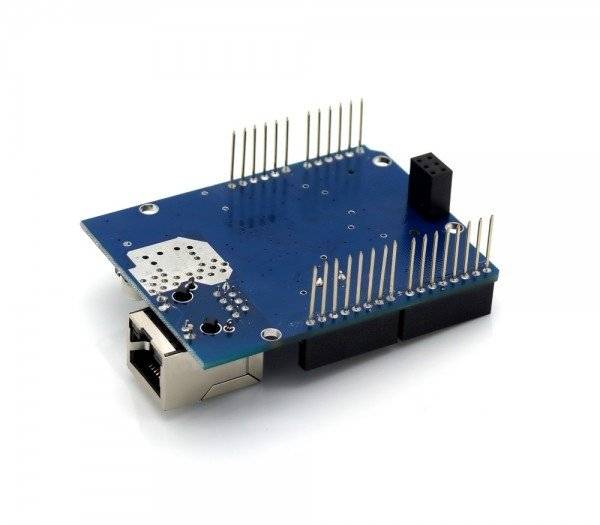

Ethernet Shield w5100 für Arduino
12,59 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
12,59 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Das Arduino Ethernet ist ein Mikrocontroller-Board das auf dem ATmega328 basiert. Es verfügt über 14 digitale Ein- / Ausgangspins, 6 analoge Eingänge, einen 16 MHz Quarzoszillator, einen RJ45-Anschluss, eine Strombuchse, einen ICSP-Header und eine Reset-Taste.
Hinweis: Die Pins 10, 11, 12 und 13 sind für die Anbindung an das Ethernet-Modul reserviert und sollten nicht anderweitig verwendet werden. Dies reduziert die Anzahl der verfügbaren Pins auf 9, wobei 4 als PWM-Ausgänge zur Verfügung stehen.
Ein optionales Power over Ethernet-Modul kann ebenfalls zur Platine hinzugefügt werden. Das Ethernet unterscheidet sich von anderen Boards dadurch, dass es keinen integrierten USB-zu-Seriell-Treiberchip hat, sondern eine Wiznet-Ethernet-Schnittstelle. Dies ist die gleiche Schnittstelle wie auf dem Ethernet-Shield. Ein integrierter microSD-Kartenleser, mit dem Dateien für die Bereitstellung über das Netzwerk gespeichert werden können, ist über die SD-Bibliothek zugänglich. Pin 10 ist für die Wiznet-Schnittstelle reserviert, SS für die SD-Karte ist auf Pin 4. Der 6-polige serielle Programmier-Header ist kompatibel mit dem seriellen USB-Adapter und auch mit den FTDI-USB-Kabeln oder mit Sparkfun- und Adafruit FTDI-Basis-USB-zu-Seriell-Breakout-Boards.
- Mikrocontroller: ATmega328
- Betriebsspannung: 5V
- Eingangsspannungsstecker (empfohlen): 7-12V
- Eingangsspannungsstecker (Grenzen): 6-20V
- Eingangsspannung PoE (Grenzwerte): 36-57V
- Digital I/O Pins: 14 (davon 4 pwm-Ausgang)
- Analog-Eingangspins: 6
- DC Strom pro I/O Pin: 40 mA
- DC Strom für 3,3 V Pin: 50 mA
- Flash-Speicher: 32 KB (ATmega328), davon 0,5 KB vom Bootloader verwendet
- SRAM: 2 KB (ATmega328)
- EEPROM: 1 KB (ATmega328)
- Clock Geschwindigkeit: 16 MHz
