WaveShare Industrial RS232 RS485 to Ethernet Converter for EU

Überblick

WaveShare Industrial RS232 RS485 to Ethernet Converter for EU 16530

Beschreibung

Der RS232/485 TO ETH ist ein industrieller RS232/RS485 zu Ethernet Konverter, der eine bidirektionale transparente Datenübertragung zwischen RS232/RS485 und RJ45 Port Ethernet ermöglicht er kann sogar gleichzeitig über webpage konfiguriert werden.

Kommt mit EU-Stecker Netzteil. Industrieller RS232 / RS485-zu-Ethernet-Konverter, Zwei serielle Ports, einfach zu bedienen, Hochgeschwindigkeit, geringer Stromverbrauch, Hohe Stabilität, Aufrüstbar.

• M4-Serie 32-Bit-ARM-Prozessor mit bis zu 120 MHz Frequenz, schnelle Geschwindigkeit, stabil und zuverlässig


• 10/100M Auto-MDI/MDIX-Ethernet-Schnittstelle, unabhängig von Crossover- oder Straight-Through-Kabel


• Sowohl RS232- als auch RS485-Schnittstelle, ermöglicht es, unabhängig voneinander zu arbeiten, ohne sich gegenseitig zu stören


• Konfigurierbare Baudrate (600 bps ~ 230,4 Kbit/s), unterstützt fünf Paritätsprüfungsoptionen: Keine, Ungerade, Gerade, Markierung, Leerzeichen


• Mehrere Indikatoren zur Überwachung der Kommunikation und des Arbeitszustands


• Verfügbare Arbeitsmodi: TCP-Server, TCP-Client, UDP-Server, UDP Client, HTTPD Client (unterstützt GET und POST)


• Unterstützt Modbus, Anzug für industrielle Anwendungen


• Unterstützt Websocket, ermöglicht bidirektionale transparente Datenübertragung mit RS232/RS485 Port über Webseite direkt


• Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, bietet Konfigurationsprotokoll, das in Ihre eigene Software integriert werden kann


• Unterstützt benutzerdefinierte Heartbeat-Pakete, stellen Sie sicher, dass die Verbindung wahrheitsgemäß ist, sowie zum aktiven Abrufen von Sensordaten


• Unterstützt benutzerdefinierte Registrierungspakete, wobei das registrierte Paket nach dem Verbindungsbau automatisch als Bezeichner übergeben wird, sodass verschiedene Geräte unterschieden werden können


• Unterstützt benutzerdefinierte Webseite, ermöglicht es dem Benutzer, die Modulkonfigurationsseite anzupassen


• Unterstützt RFC2217-ähnliches Protokoll, in der Lage sein, mit Geräten zu kommunizieren, deren serielle Einstellung (Baudrate, Datenbit usw.) sich ändern kann


• KeepAlive-Mechanismus, erkennt unterbrochene Verbindung, automatische Wie-Verbindung


• Unterstützt Time-Out-Neustart (No-Data-Reboot), sorgt für eine langfristig stabile Verbindung, konfigurierbare Neustartzeit


• Unterstützt DNS-Domänennamenauflösung, konfigurierbaren DNS-Server


• Unterstützt DHCP, automatisch abgerufene IP oder statische IP


• Firmware kann über das Netzwerk aufrüstbar sein


• Zur Software und/oder Hardware auf Die Werkseinstellungen zurücksetzen


• Kommt mit Standard-MAC-Adresse, die anpassbar ist


• Bereitgestellte Software: Modulkonfigurationssoftware, TCP / UDP-Testwerkzeug, VCOM-Software für virtuelle serielle Schnittstellen


• Beispielcode: Hostcomputer (Socket), VB, C++, Delphi, Android, iOS, etc.

Ethernet:

• Anschluss: 4-poliger RJ45


• Kommunikationsrate: 10/100Mbps


• Interface-Schutz: 2KV elektromagnetische Isolierung


• Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket


• TX-Cache: 16Kbyte


• RX-Cache: 16Kbyte

RS485/RS232:

• Connector:



  • RS485: Schraubklemme (A+, B-, GND)


  • RS232: DB9 Stecker






• Datenbit: 5bit, 6bit, 7bit, 8bit


• Stoppbit: 1, 2


• Parity bit: None, Odd, Even, Mark, Space


• Baudrate: 600bps ~ 230.4Kbps


• TX-Cache: 2Kbyte


• RX-Cache: 2Kbyte


• Hardware-Flusssteuerung: RTS/CTS


• Interface-Schutz:



  • RS485: 2KV ESD-Schutz, blitzfest, überspannungsbeständig, Überstromschutz


  • RS485 Pull-Up/Down-Register: 2.2KΩ





Power:

• Stromversorgung: 5,0 ~ 36,0 V (5 V empfohlen)


• Betriebsstrom: 86,5 mA (@5V)

<li>Leistungsaufnahme: <1W</li>

• Schnittstellenschutz: rückgeschützt, ESD-Schutz, überspannungsbeständig


• Betriebstemperatur: -40 ~ 85 & C


• Aufbehaltstemperatur: -40 ~ 105 &

Wiki : www.waveshare.com/wiki/RS232/485_TO_ETH

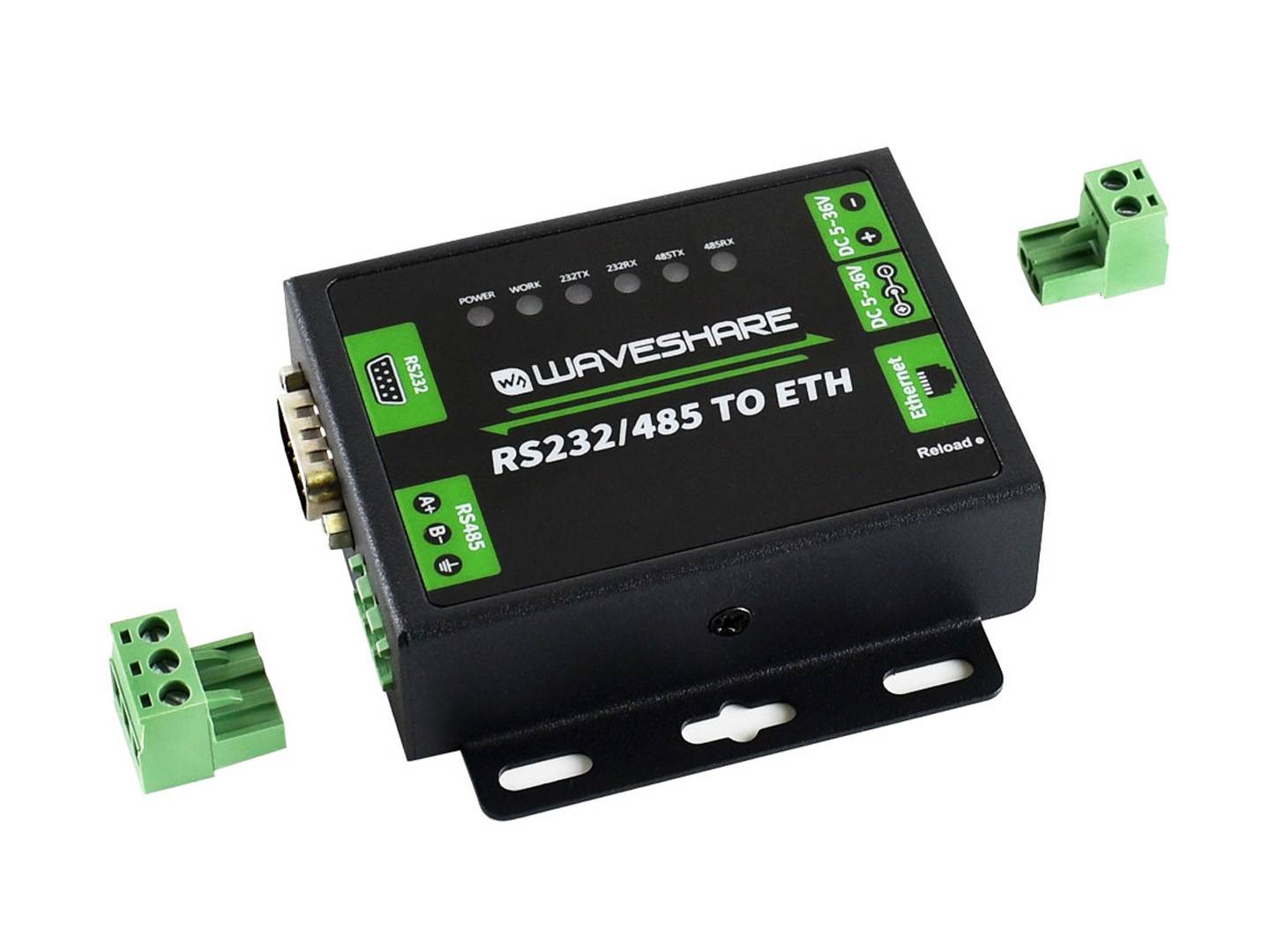

Lieferumfang

1. RS232/485 ZU ETH x1


2. 5V Netzteil (EU-Stecker) x1


3. Ethernet-Kabel x1


4. Serielles Male-zu-Buchse-Kabel x1


5. Weibliches serielles Kabel x1
