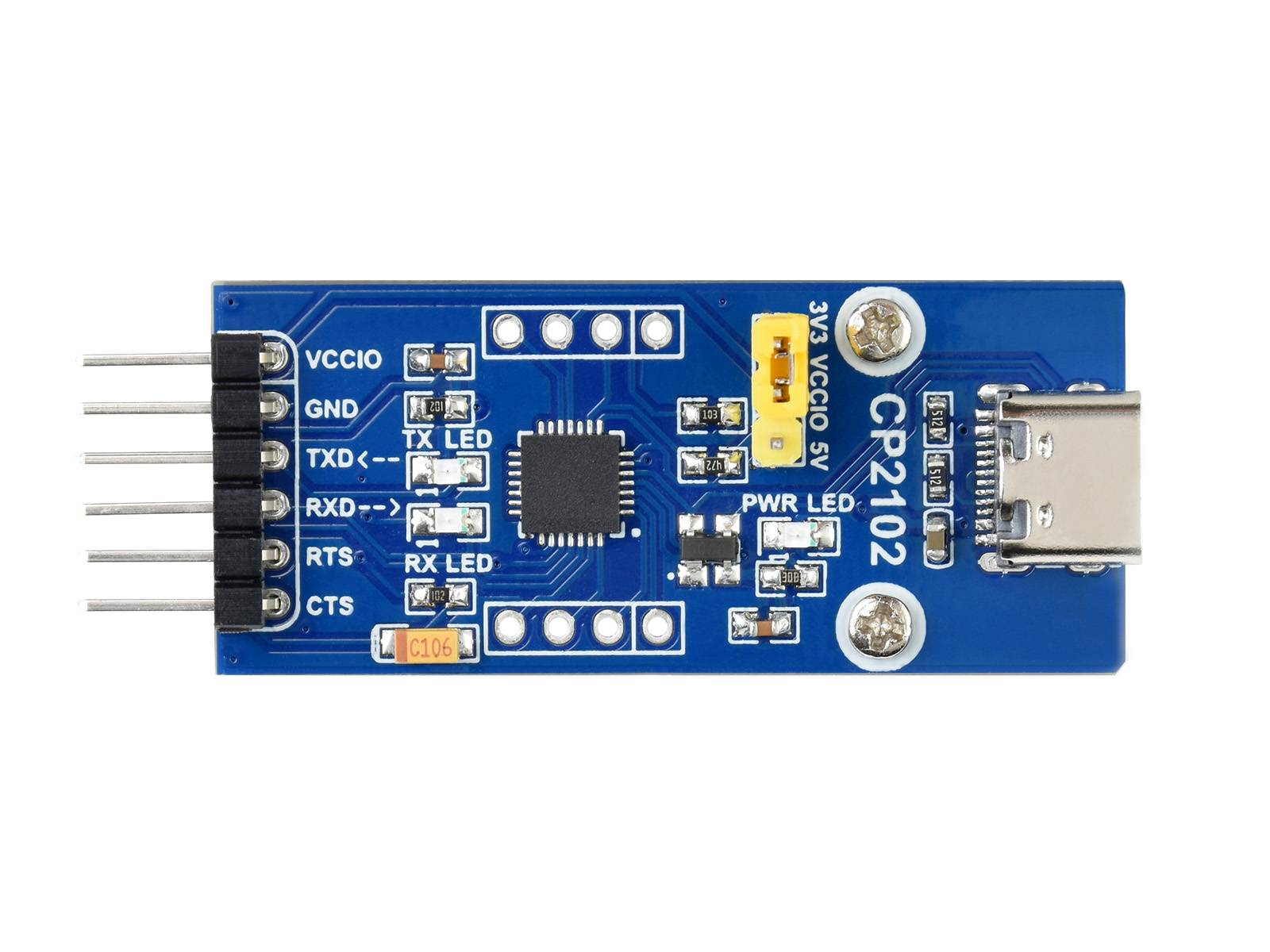

WaveShare CP2102 USB UART Board (Type C), USB To UART (TTL) Communication Module, USB-C Connector
6,83 €
inkl. MwSt.
zzgl.
6,83 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
CP2102 USB to UART (TTL)Kommunikationsmodul, USB-C-Anschluss, kompatibel mit 3,3V Logikpegel
Funktionen auf einen Blick
- Unterstützt Mac OS, Linux, Android, WinCE, Windows 7/8/10/11...
- Spannungsausgangsunterstützung: 5V oder 3,3V
- Integriertes USB-Schutzgerät: SP0503
- 3x LED-Anzeigen: TXD LED, RXD LED, POWER LED
- Pins, die auf Stecknadelköpfen zugänglich sind: TXD, RXD, RTS, CTS

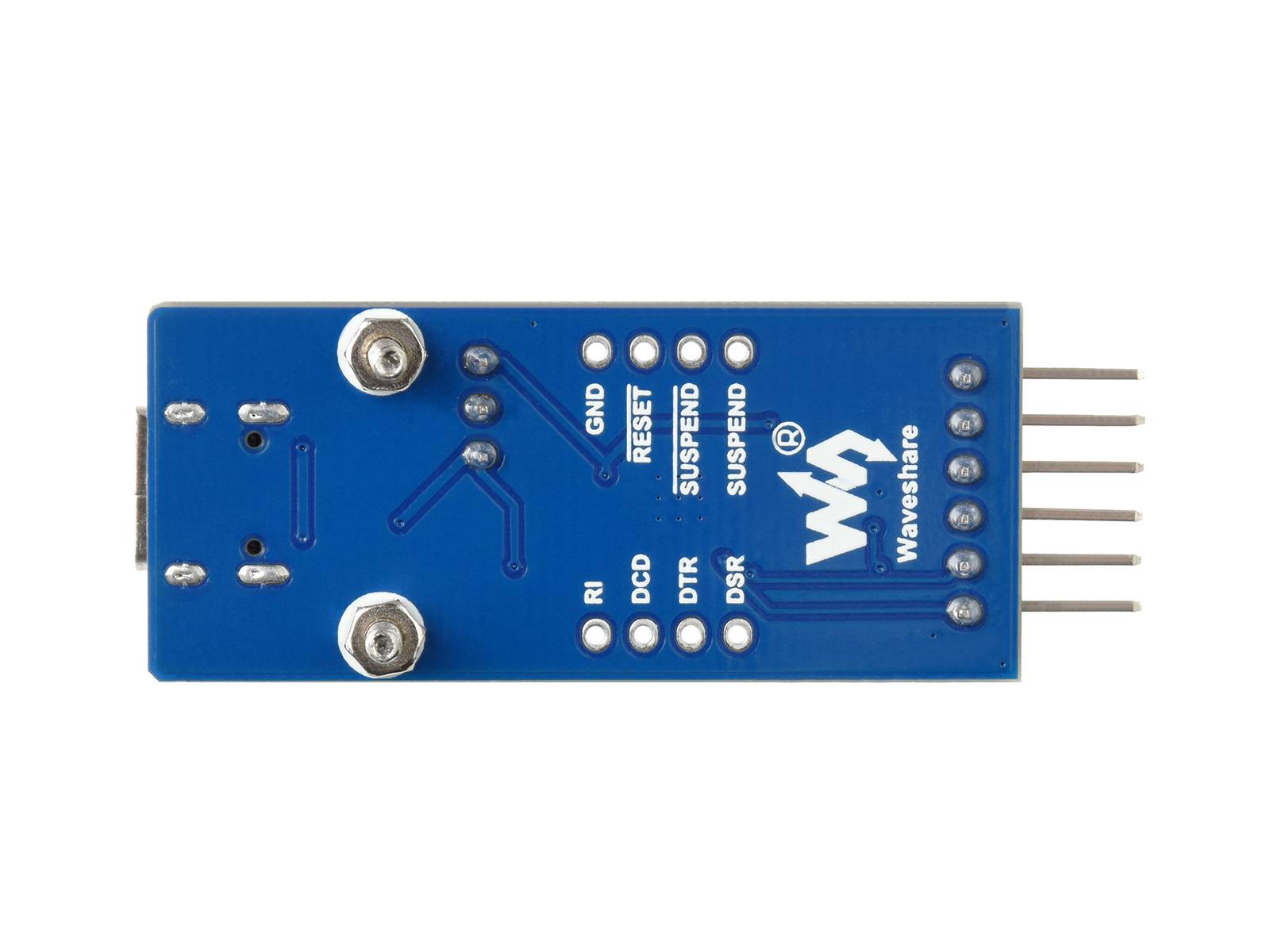

- Andere Pins sind auf gebohrten Löchern zugänglich, die leicht an das Benutzeranwendungssystem angeschlossen werden können (der Pin-Pitch ist mit der universellen Prototypplatine kompatibel)
CP2102
- Single-Chip USB zu UART Datenübertragung - On-Chip-Einschaltschaltung und Spannungsregler
- Integriertes 1024-Byte-EEPROM
- USB-Funktionsregler - USB-Spezifikation 2.0-konform; full-speed (12 Mbps)
- USB-Suspend-Zustand, unterstützt über SUSPEND-Pins
- UART - Alle Handshaking- und Modemschnittstellensignale
- Datenformate: - Datenbits: 5, 6, 7, 8
- Stopp-Bits: 1, 1.5, 2
- Parität: seltsam, gerade, keine Parität
- Baudrates: 300bps bis 1Mbps
- 576 Byte Empfangspuffer; 640 Byte Sendepuffer
- Hardware- oder X-On/X-Off-Handshaking-Unterstützung
- Ereigniszeichenunterstützung
- Virtuelle COM-Port-Gerätetreiber - Windows 8/7/Vista/Server 2003/XP/2000
- MAC OS-X/OS-9
- Linux 2.40 oder höher
- USBXpress Direct Driver Unterstützung - Windows 7/Vista/Server 2003/XP/2000
- Windows CE
- Temperaturbereich - –40 bis +85 °C
Hardware-Verbindung

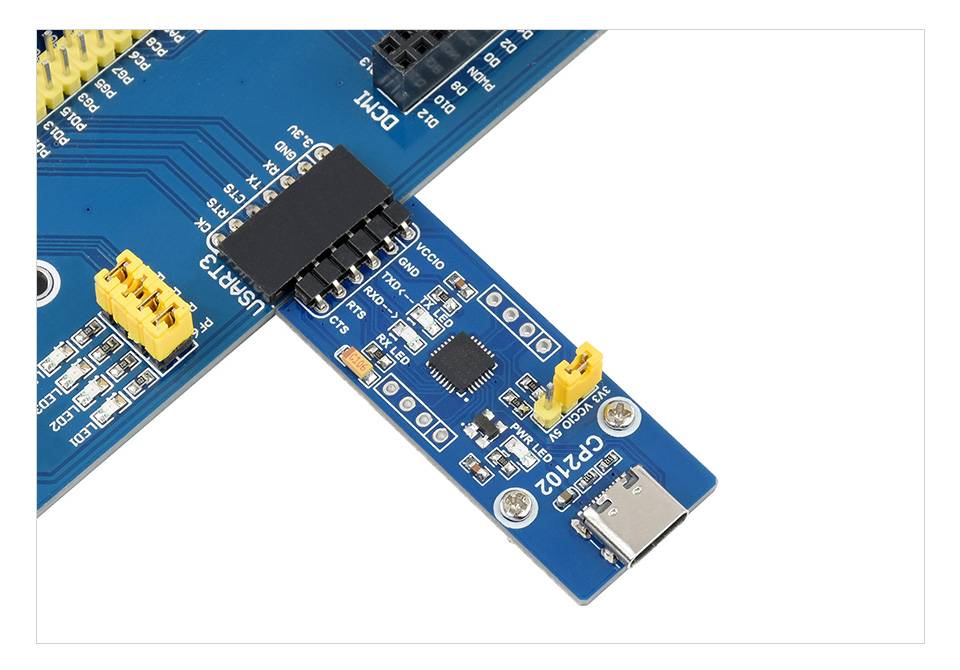

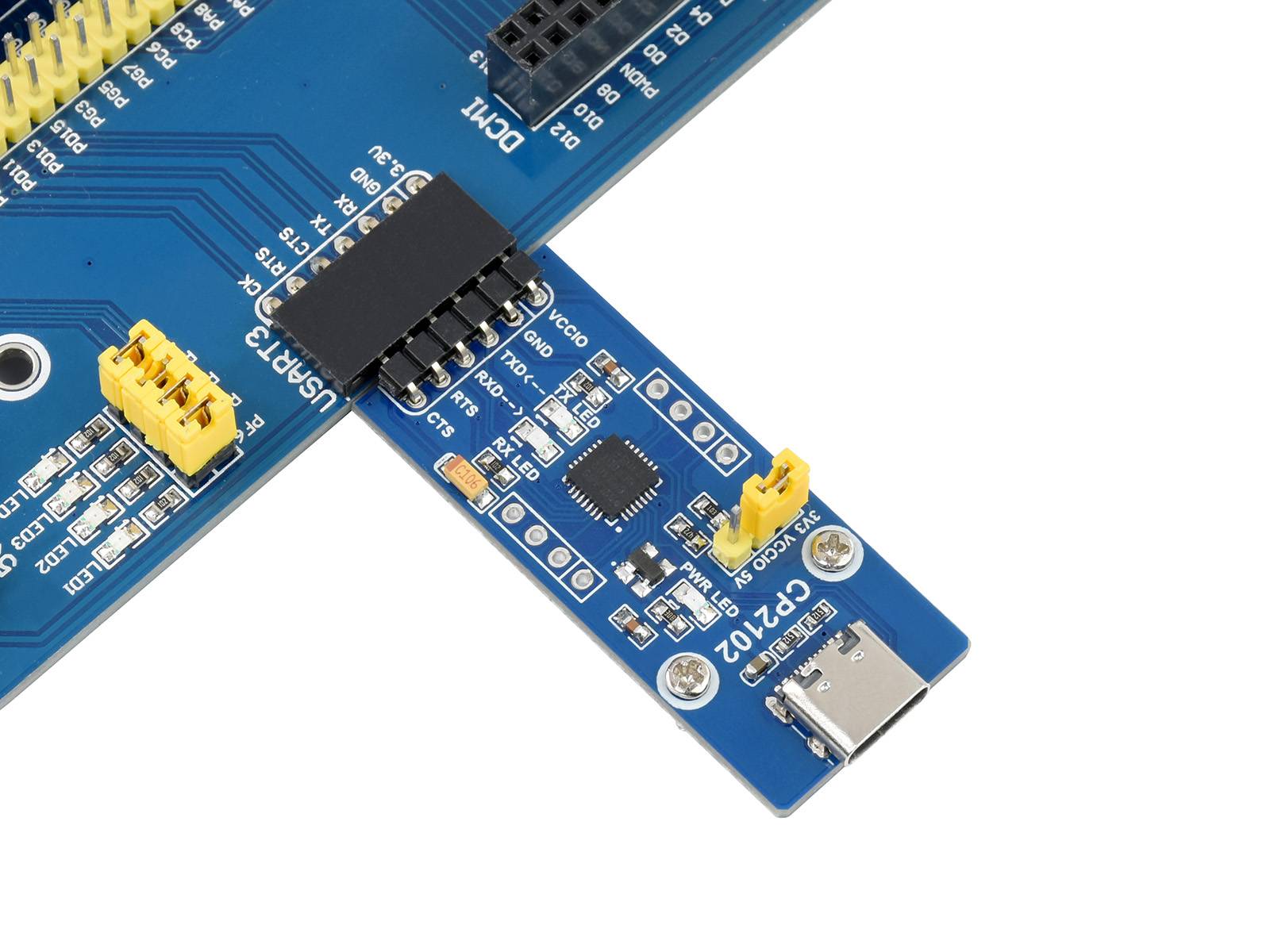

Bei der Arbeit mit MCU
- VCCIO: 3,3 V oder 5 V Ausgang (das Modul wird über USB mit Strom versorgt und der Onboard-Jumper sollte auf 3,3 V oder 5 V kurzgekürst werden)
- GND: verbindet sich mit GND
- TXD: verbindet sich mit MCU. RX (Signalrichtung: MCU. RX << CP2102 << PC. TX)
