Adafruit,ANO Rotary,Navigation Encoder,Breakout PCB,5221
2,87 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
2,87 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

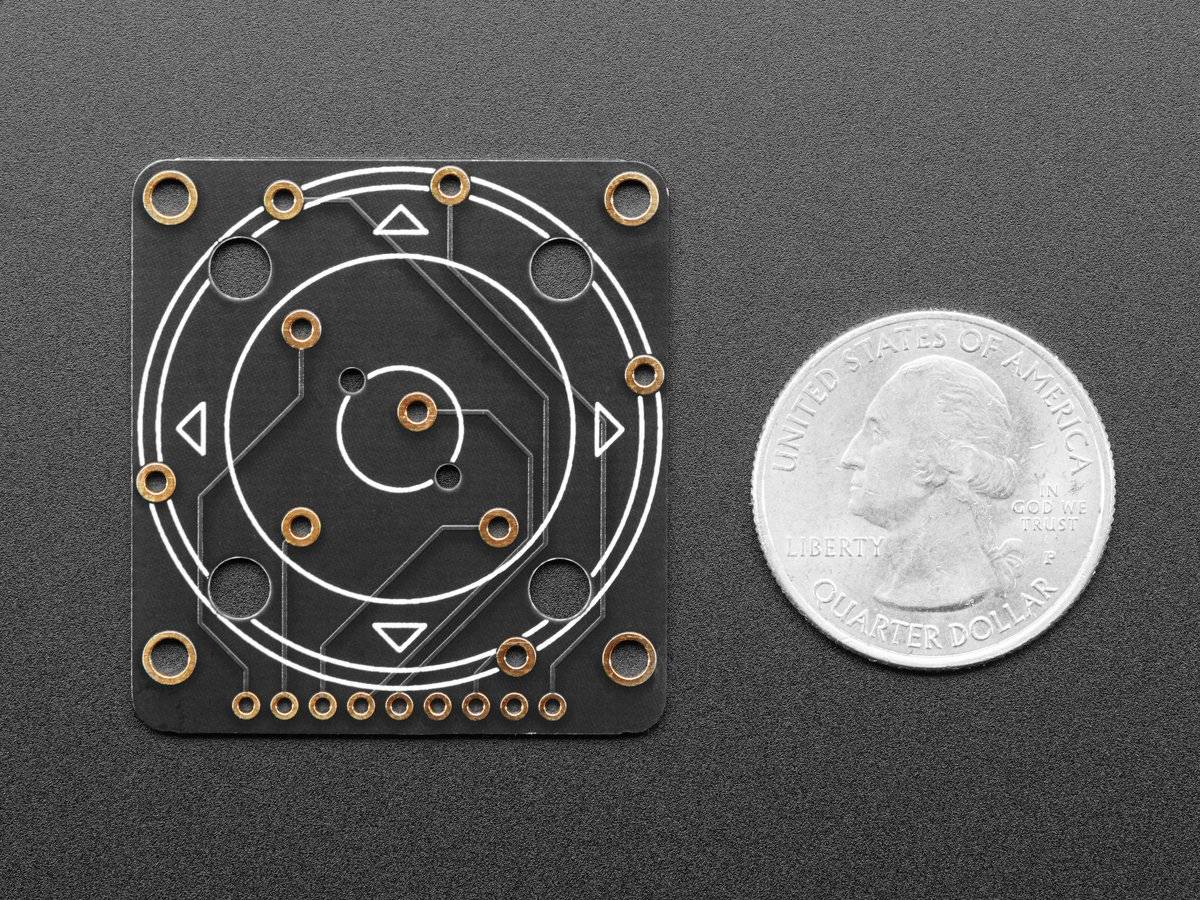

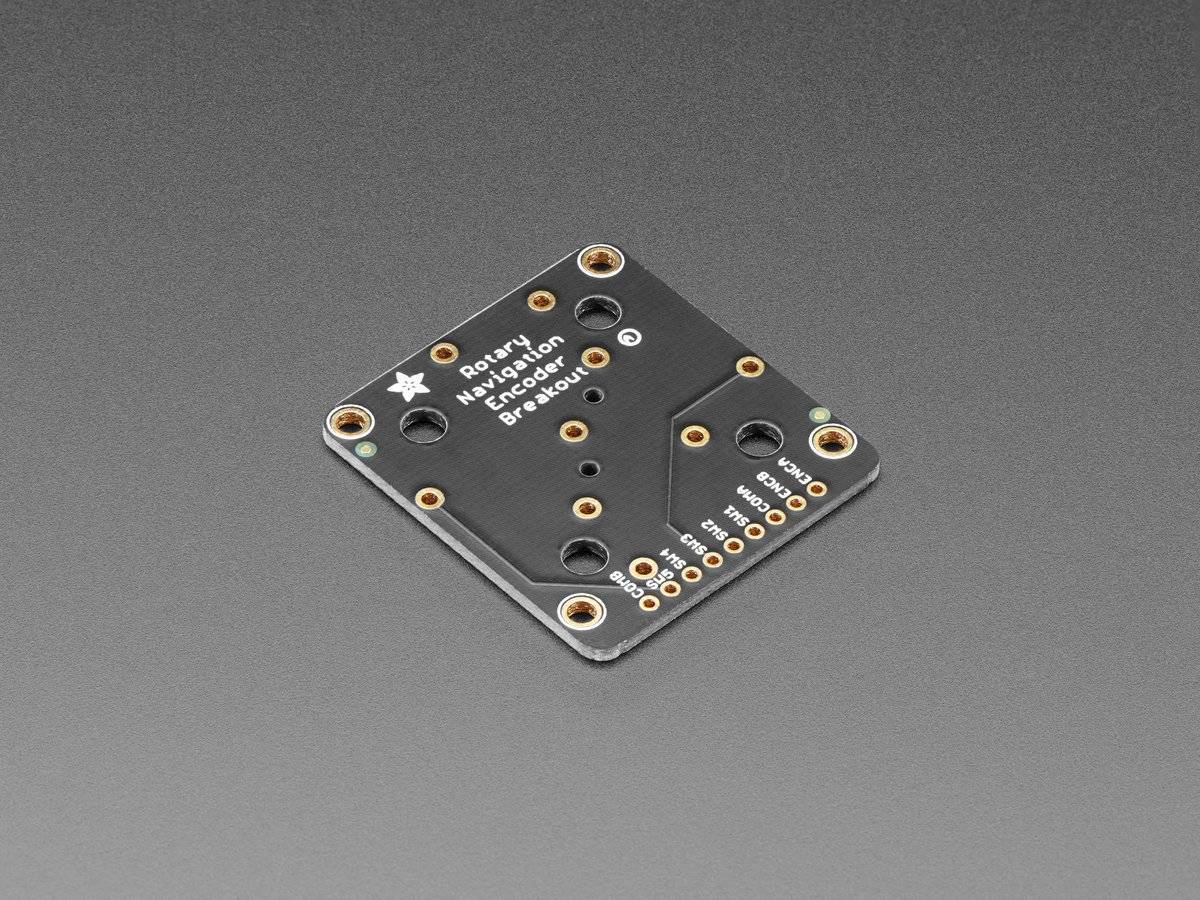

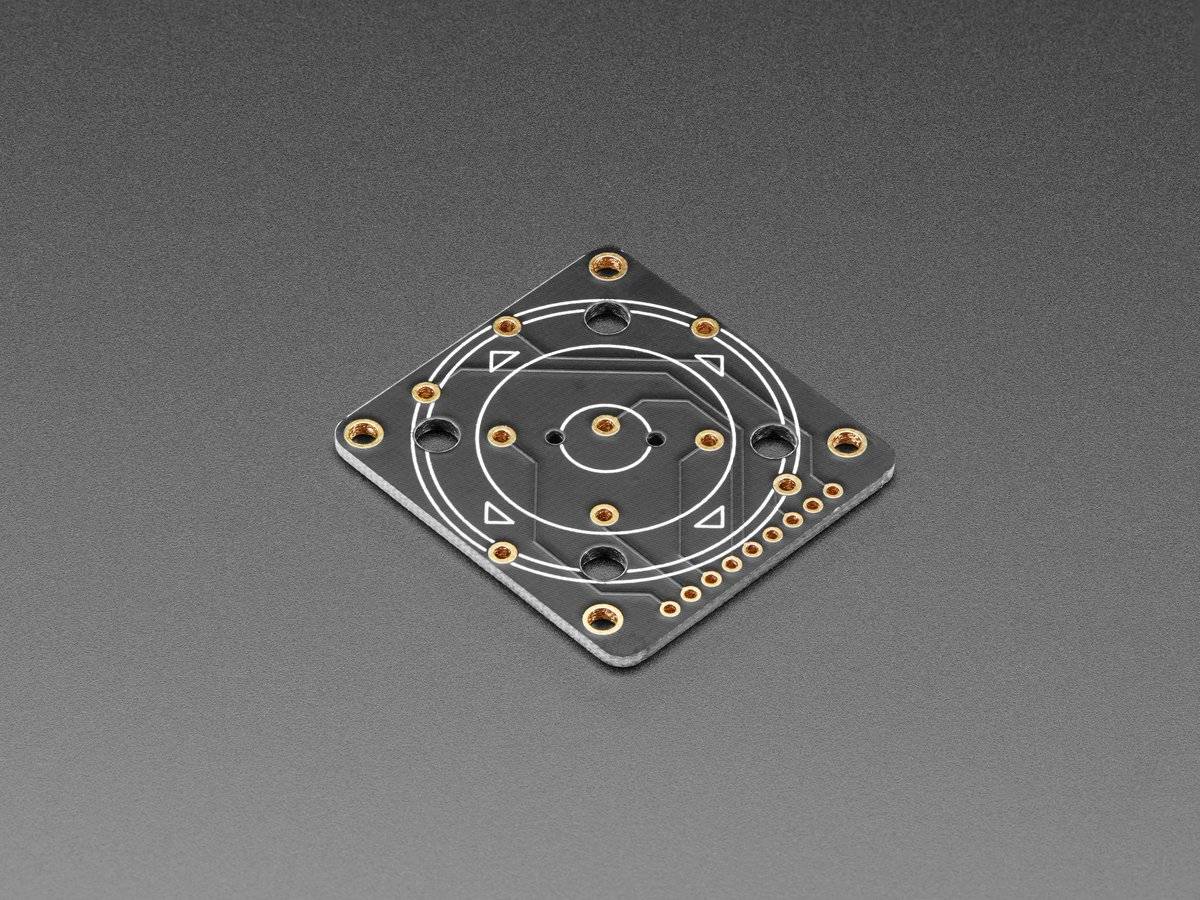

Das ANO-Drehgeberrad ist ein ausgefallenes Benutzerschnittstellenelement, das an die ursprüngliche Schnittstelle des klickenden Scrollrades auf den ersten iPods erinnert. Es ist ein schicker Bausatz, aber die Pinbelegung ist ein wenig seltsam, also haben wir ein praktisches Breakout Board gemacht, das die seltsame Pinbelegung in eine geradlinige, breadboard-freundliche Steckerleiste umwandelt.
Auf dieser Platine gibt es keine Pull-up- oder Pull-down-Widerstände, und natürlich musst du den Encoder auf das Breakout löten. Benutze dann die Taster- und Drehgeber-Bibliothek/Hardware-Unterstützung deines Mikrocontrollers, um die Pins anzuschließen.
Sie benötigen insgesamt 7 GPIO: 5 Tasten und 2 Drehgeber-Pins. Es gibt auch zwei COMmon-Pins, die man auf Masse oder VCC setzen kann - normalerweise Masse, damit man die internen Pull-ups des Mikrocontrollers für die Tasten/Encoder verwenden kann. Um die Verdrahtung zu vereinfachen, verwendet unser Beispielcode GPIO für die COMs und setzt sie dann auf Ausgänge, aber man kann sie auch direkt verdrahten.
Dies ist nur die Platine für den ANO Encoder AF5001, der Encoder ist NICHT enthalten!
Produktabmessungen: 38.0mm x 35.6mm x 1.6mm
Produktgewicht: 3.9gStichwörter
Adafruit, ANO Rotary, Navigation Encoder, Breakout PCB
-
