Produktbeschreibung
Beschreibung

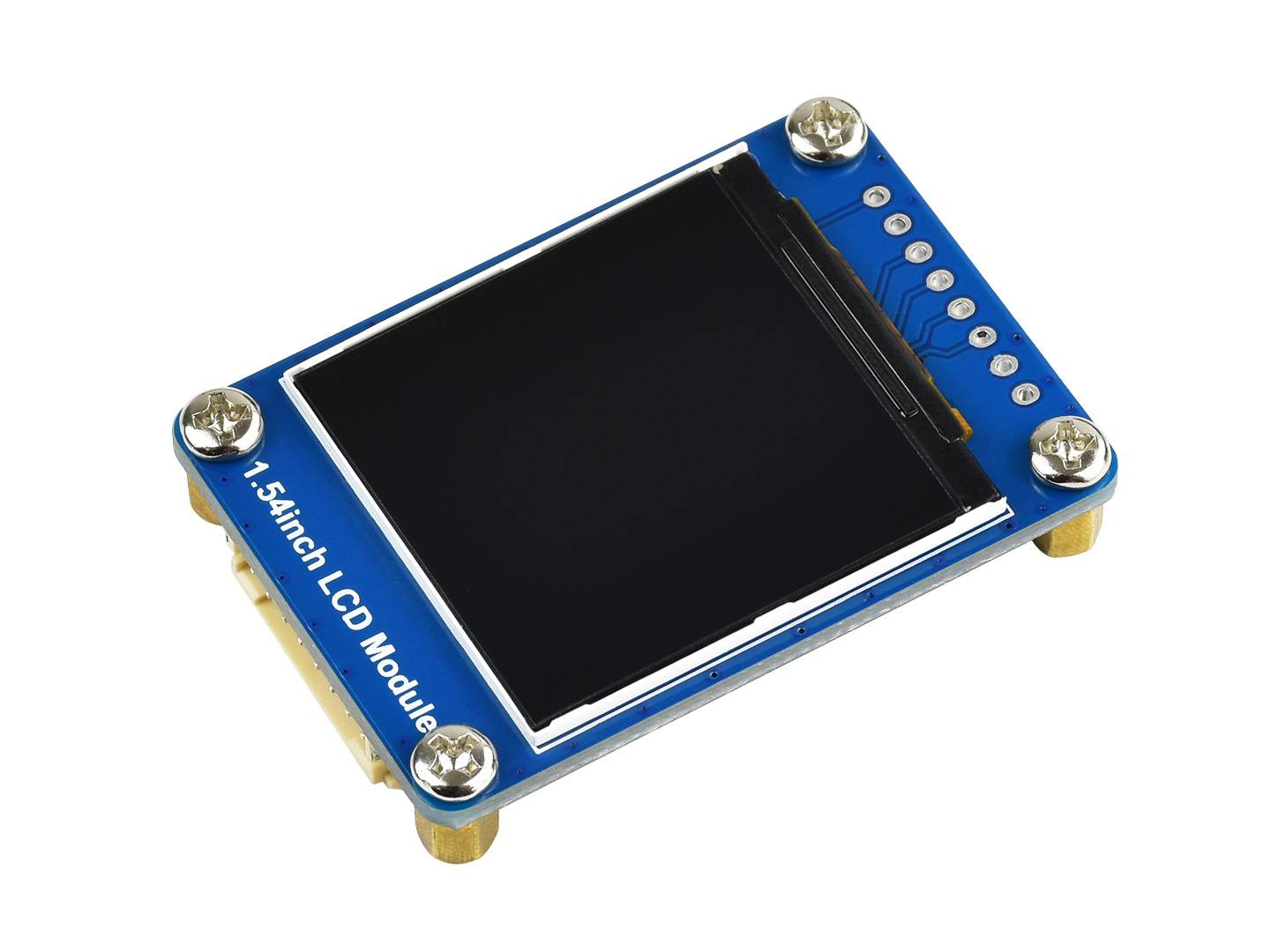

1,54-Zoll-LCD-Display-Modul, IPS-Bildschirm, 65K RGB-Farben, 240x240 Auflösung, SPI-Schnittstelle
Merkmale
- 240x240 Auflösung, 65K RGB-Farben, klarer und farbenfroher Anzeigeeffekt
- SPI-Schnittstelle, minimiert die benötigten IO-Pins, unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32
- Kommt mit Entwicklungsressourcen (Beispiele für Raspberry Pi/Arduino/STM32)
Spezifikationen
- Betriebsspannung: 3,3V/5V
- Auflösung: 240 x 240pixels
- Kommunikationsschnittstelle: 4-Draht-SPI
- Anzeigegröße: 27,72 x 27,72mm
- Anzeigescheibe: lIPS
- Pixelgröße: 0,1"55 x 0,1"55mm
- Treiber: ST7789
- Abmessungen: 50 x 35mm
Steuert über SPI-Bus

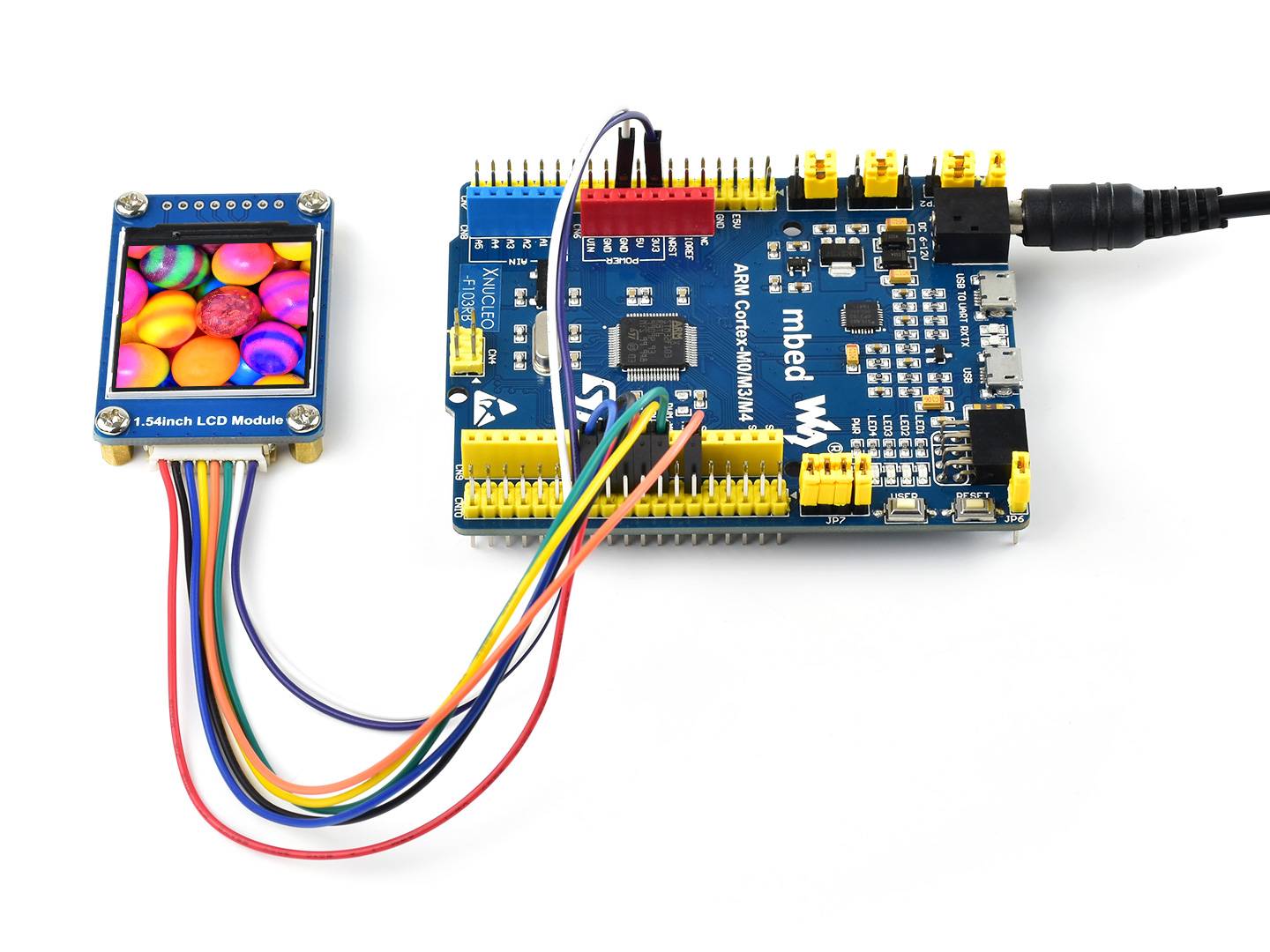

Unterstützt Controller Boards wie Raspberry Pi/Arduino/STM32

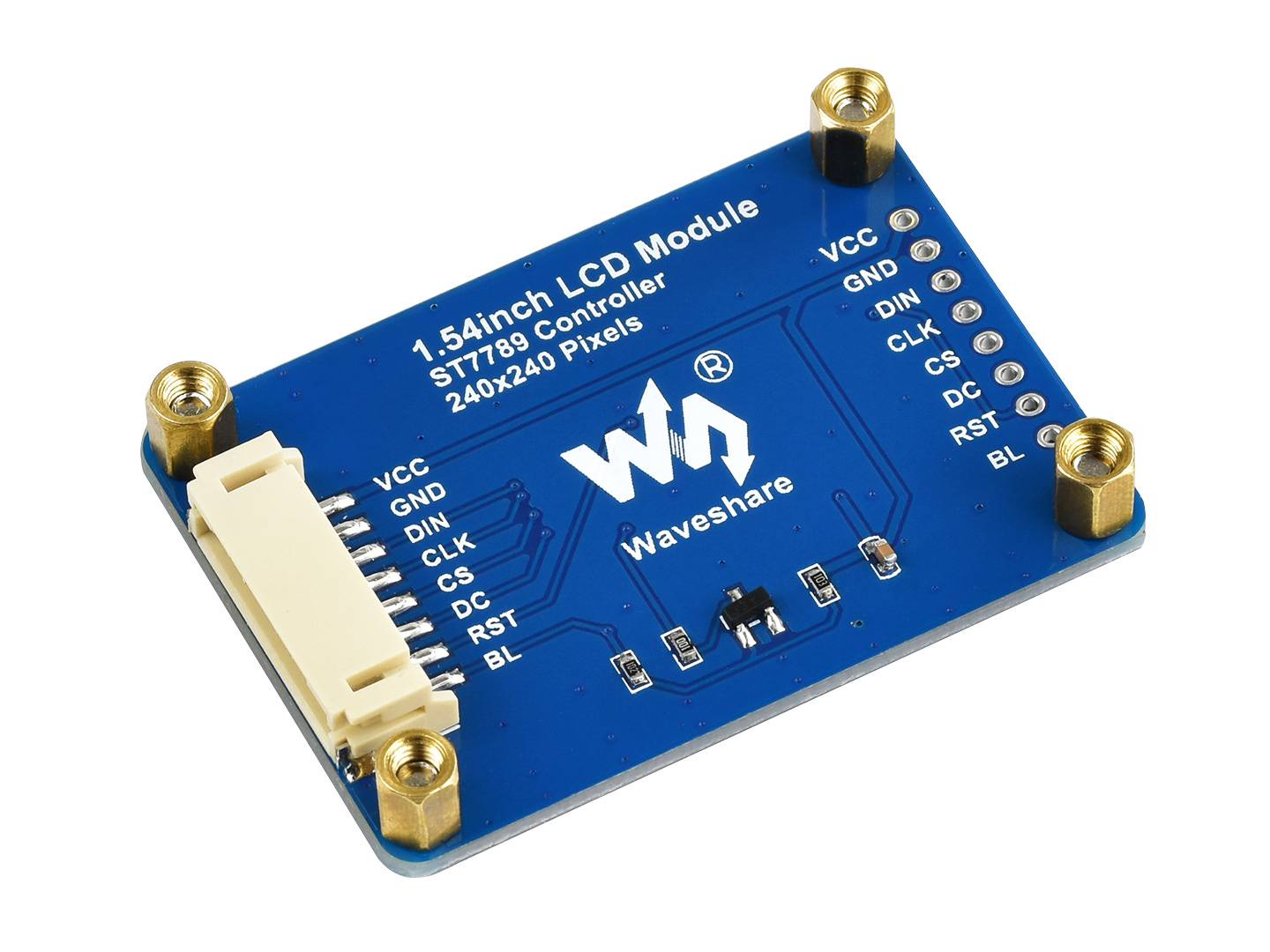

- VCC: Power (3,3V/5V Eingang)
- GND: Masse
- DIN: SPI-Dateneingang
- CLK: SPI-Takteingang
- CS: Chip-Auswahl, low aktiv
- DC: Daten/Befehlsauswahl (high für Daten, low für Befehl)
- RST: Reset, low aktiv
- BL: Hintergrundbeleuchtung
Wiki: www.waveshare.com/wiki/1.54inch_LCD_Module
Lieferumfang
- 1,54-Zoll-LCD-Modul x1
- Pb.0 8PIN 20cm Kabel x1
