Überblick
4 verschiedene Schaltfunktionen
Funktionen direkt einstellbar
Aufsteckbar auf Magnetspule Steckerbild DIN EN 175301-803, Form A
Funktionsanzeige

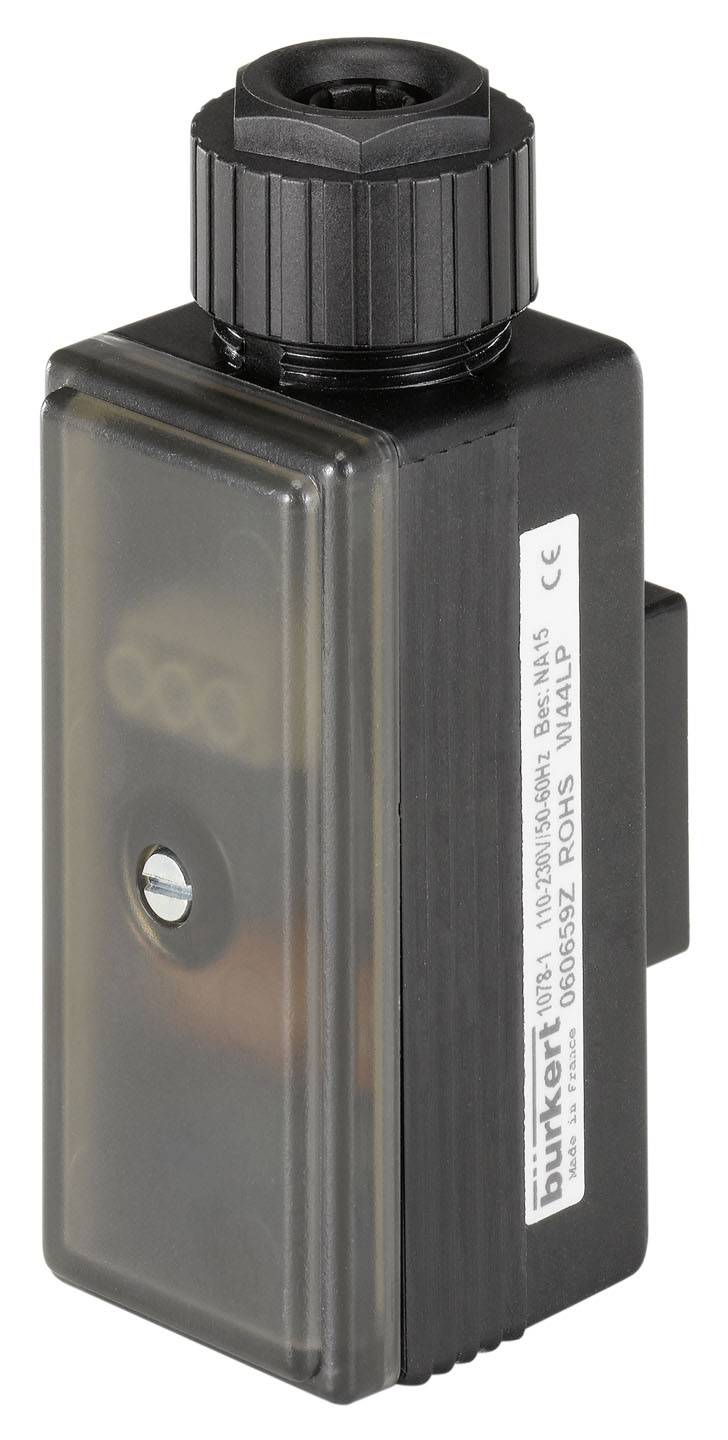

Bürkert Zeitsteuerung 60621 1078-1 24 - 48 V/DC 1St.
Produktbeschreibung
Beschreibung
Die digitale Zeitsteuerung lässt sich einfach mittels Dip-Schaltern und Potentiometern programmieren und umfasst vier verschiedene Schaltfunktionen. Er wird direkt auf Magnetventile mit dem Steckerbild Form A montiert. Das Gerät eignet sich perfekt für einfache Aufgaben, bei denen Zuverlässigkeit gefordert ist, z. B. Kompressor abblasen.
Eigenschaften
Einstellung der Funktionen 1 bis 4 über 8-poligen Dip-Schalter, Zeitbereich t (ein) und t (aus) sind innerhalb des gewählten Zeitbereichs kontinuierlich mit Potentiometer einstellbar · Elektrische Leistungsaufnahme max. 1,5 W · Schutzklasse IP65 (NEMA4) · Steckerbild nach DIN EN 175301-803 Form A · Kabelabgang Positionierung 4 x 90° · Betriebstemperatur -10 °C bis +60 °C · Temperartureinfluss +5 % des Zeitskalenbereichs · Einfluss der Spannung +1 % des Zeitskalenbereichs · LED-Anzeige Netzspannung, Schaltzustand · Einbaulage beliebig · Befestigung mit Zylinderschrauben · Gehäusewerkstoff Polyamid · Standardzeitbereich 0,5 bis 10 s/1,5 bis 30 s/5,0 bis 100 s/0,5 bis 10 min/1,5 bis 30 min/5,0 bis 100 min/12,0 bis 240 min/0,5 bis 10h · Einstellung bei Auslieferung t (ein) = 0,5 bis 10 s / t (aus) = 0,5 bis 10 s, Funktion Taktgeber
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
Stichwörter
4053913002186, Bürkert, 60621, 1078-1, Zeitsteuerung, Zeitschalter
